안녕하세요~~ 김준현 회원님^^

 저희 한솔아카데미 학습게시판은 담당 과목마다 교수님이 지정되어 있어서 질문하실 때 과목 교수님을 지정하셔야 교수님 개인 스마트폰으로 메시지가 전달되어 답변이 이루어지는 구조입니다. 담당 교수님을 지정하지 않으시면 이처럼 답변이 지연되는 상황이 생길 수 있기 때문에 다음에는 교수님을 꼭 지정해 주시기 바랍니다~

 일단 질문하신 내용에 대한 답변을 드리겠습니다.

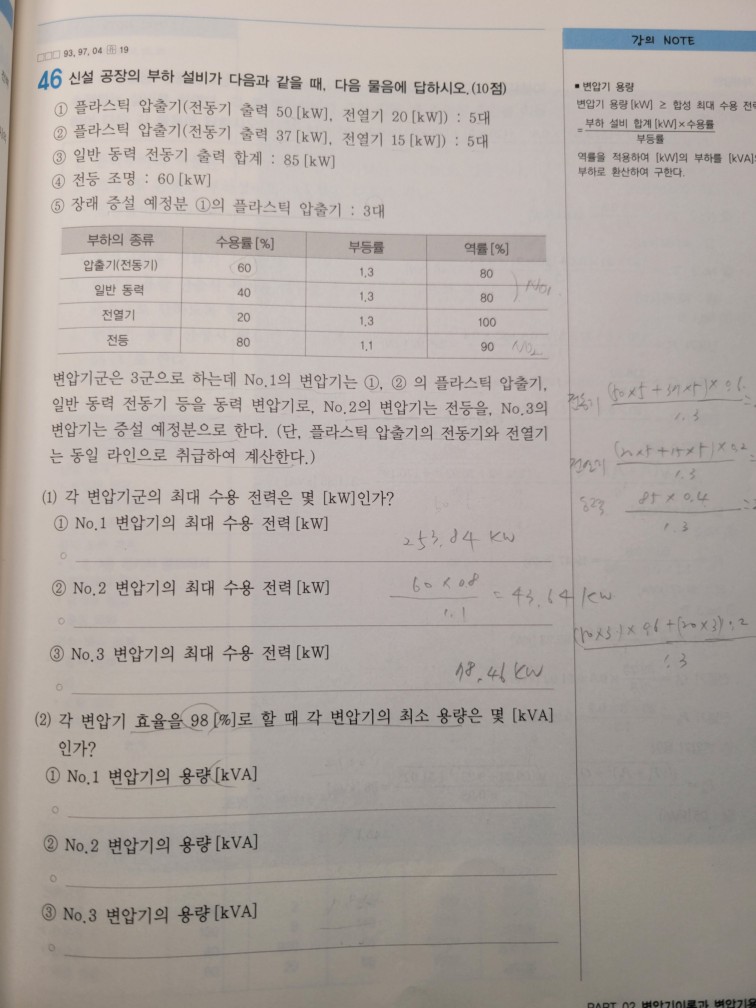

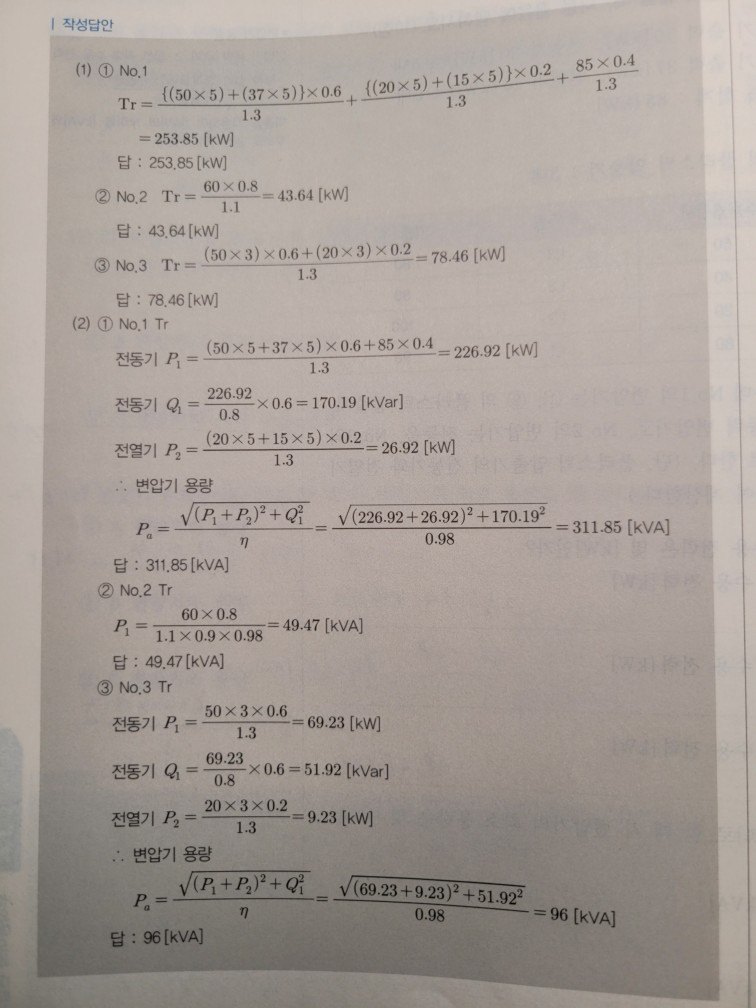

먼저 45번 문제는 각 변압기에 접속된 부하의 역률이 동일하기 때문에 곧바로 피상분으로 계산하여 답안을 작성하시면 되지만 46번 문제는 압출기에 사용되는 부하를 보시면 전동기와 전열기가 같은 변압기에 접속되는 것을 알 수 있습니다. 이 때 전동기의 역률과 전열기의 역률이 다르기 때문에 부하의 유효분과 무효분으로 구분하여 벡터 합성한 값을 기준으로 피상분을 계산한 과정입니다~

부하가 같은 라인에 접속된 경우 피상분을 계산할 때에는 이처럼 복소전력을 적용하여 유효분의 합과 무효분의 합성을 이용하여 피상분을 적용하시기 바랍니다~

이런 유형의 문제가 자주 나오고 있으니 교재의 이러한 동일 유형에 대해서 숙달이 되어 있어야 하겠습니다~
