[온라인강의] 공식과 풀이중 어느것을 적용해야하나요???
전*호2025.10.02답변완료
2022-2회 13번 2째 문항에서
전압강하를 고려한 전선의 굵기를 구하는 공식에서
A= 17.8LI/1000e = 30.8*70*50 /1000*380*0.02 =14.18(mm2) 가
나왔는데 공식은 3상 4선식공식이고 풀이는 3상 3선식으로 풀었는데
17.8를 루트 3으로 해서 푼다고 하더라도 분모에 380은 어디에서 주어진것도 아닌데
선간전압이 380이라고 생각해서 전압강하를 구해주는 것이 맞는가??? 해서
질문드림니다...
답변김대호2025.10.08 00:11
반갑습니다. 김대호교수 입니다.
* 카테고리가 기사로 선택되어 있습니다. 질문시 산업기사이면 산업기사로 선택하여 주시기 바랍니다.

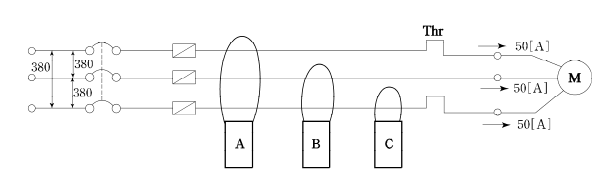

전압은 그림에 주어졌습니다. 그림을 참고하시기 바랍니다.
전선 단면적 A = (30.8 × L × I) / (1000 × V × 전압강하율)
= (30.8 × 70 × 50) / (1000 × 380 × 0.02)
= 107,800 / 7,600
= 14.184... ≈ 14.18 [mm²]
계산된 단면적 14.18 [mm²]보다 크거나 같은 표준 굵기의 전선을 선정해야 합니다. 전선 표준 규격에 따라 16 [mm²] 를 선정합니다.
답: 16 [mm²]
