제목	전기산업기사실기 30개년 기출분석 단원별총정리 문제 풀이 문의
질문유형	기타문의 > 기타사항
글쓴이	김*현	등록일	2025.05.28	답변상태	답변완료

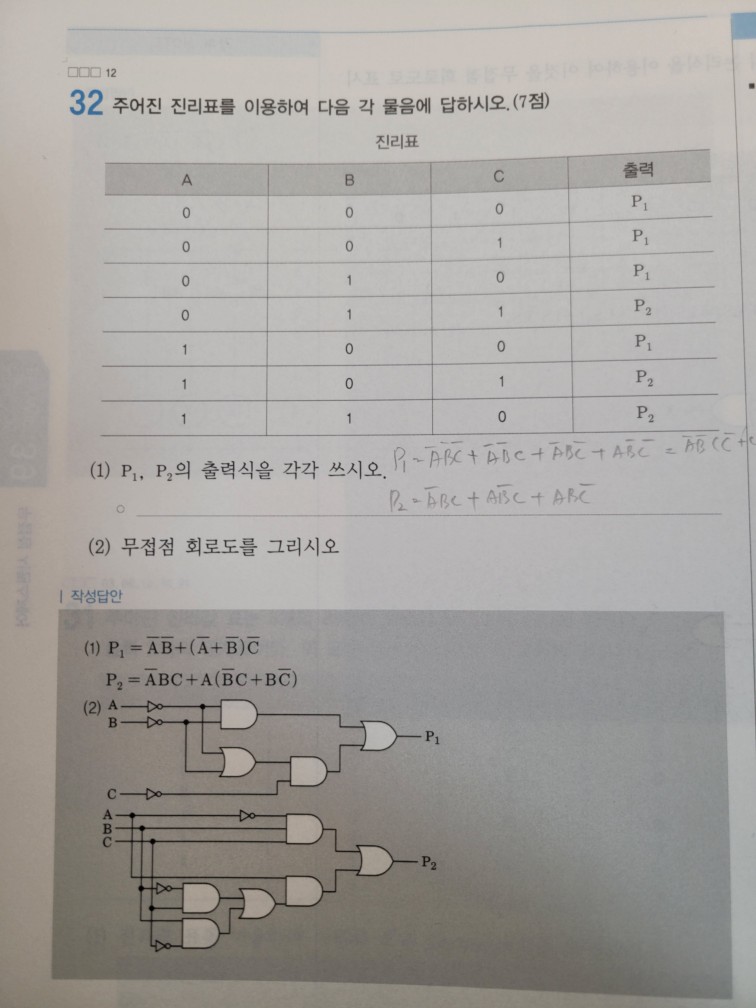

안녕하세요? 무접점 시퀀스문제중 32번 P1,P2출력식을 쓰는 문제입니다. 크로노프맵을 활용해 간소화 하기 이전 A'C'+A'B'+B'C'로 결과가 나왔습니다. 이럴때 A'로 묶거나,B'로 묶거나,C'로 묶을 수 있는것일까요? 묶어야 하는 순서가 정해져 있는지 잘 몰라서 여쭤봅니다.. 감사합니다. 학습관리자 ｜(2025.06.02 10:58) 안녕하세요~~ 회원님^^ 이 문제는 유접점 회로가 조건에 주어지지 않았기 때문에 어떤 것으로 묶더라도 상관이 없습니다~ 유접점 회로가 주어지거나 아니면 답안지에 무좁좀 논리회로가 주어진 경우에는 조건에 묶여있는 조건이 제시된 경우에는 주어진 회로에 맞춰서 논리식을 전개해 주시기 바랍니다~ 유접점이나 무접점 회로가 주어진 경우에는 논리식이 어떤 접점으로 묶여있는지 확인이 가능하기 때문에 그 조건에 따르시면 됩니다~
첨부파일	KakaoTalk_20250528_200559885.jpg
