안녕하세요~~ 회원님^^ 이승원 입니다~

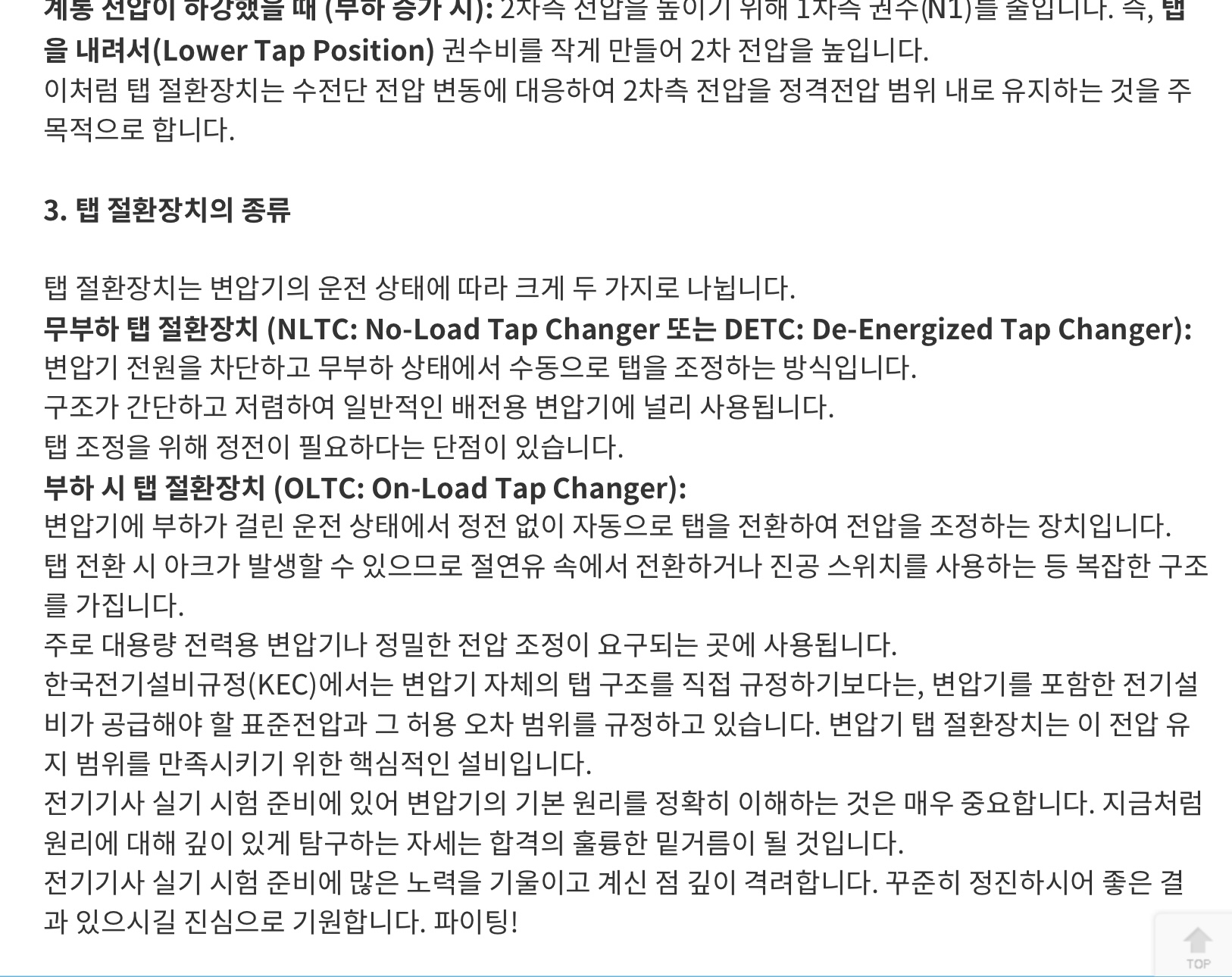

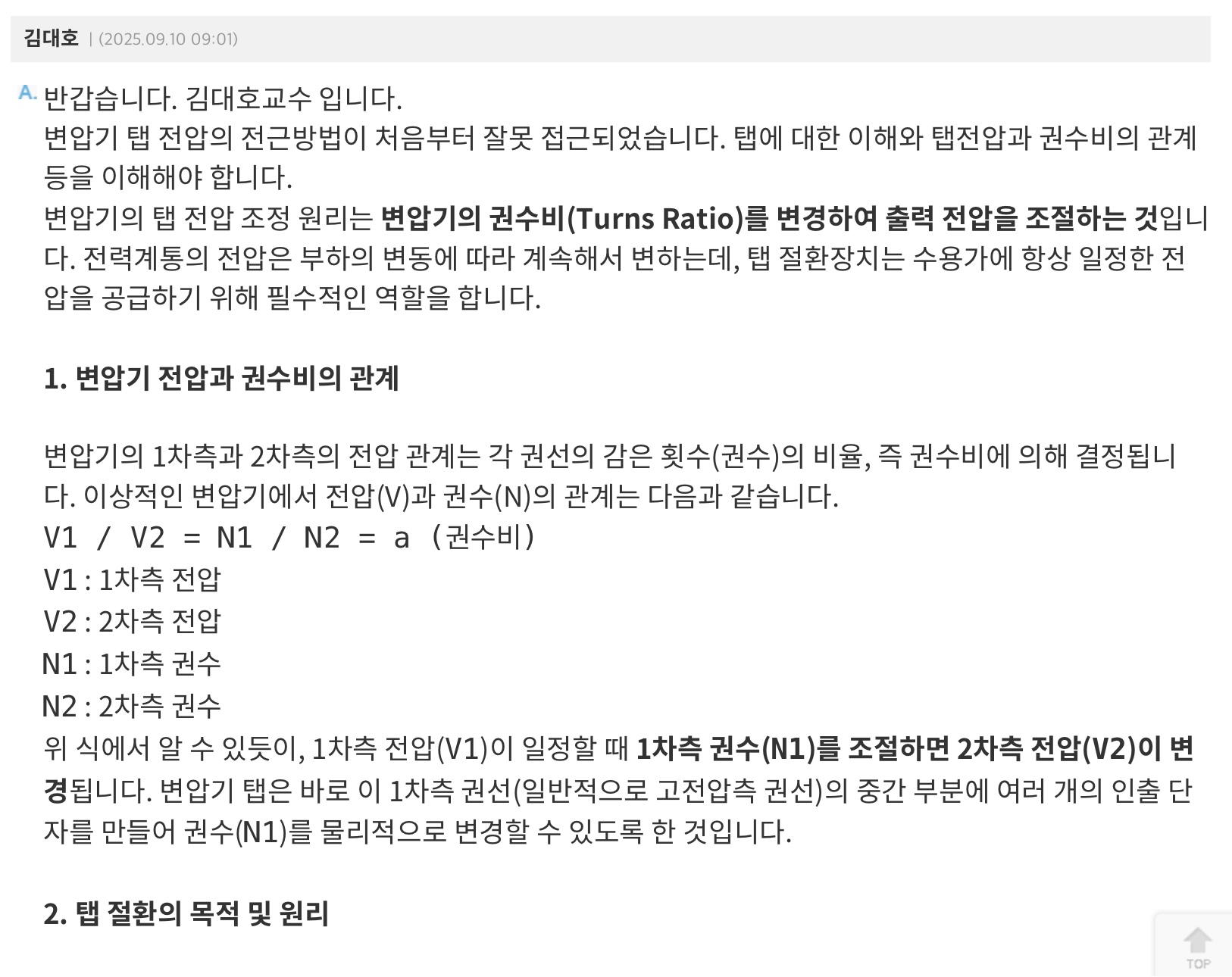

전력계통에 사용하는 고압 또는 특고압 변압기에는 저압측의 전압을 조정할 수 있도록 변압기 1차측에 권수를 조정할 수 있는 단자가 있습니다. 이 단자를 탭 또는 탭단자라 합니다~

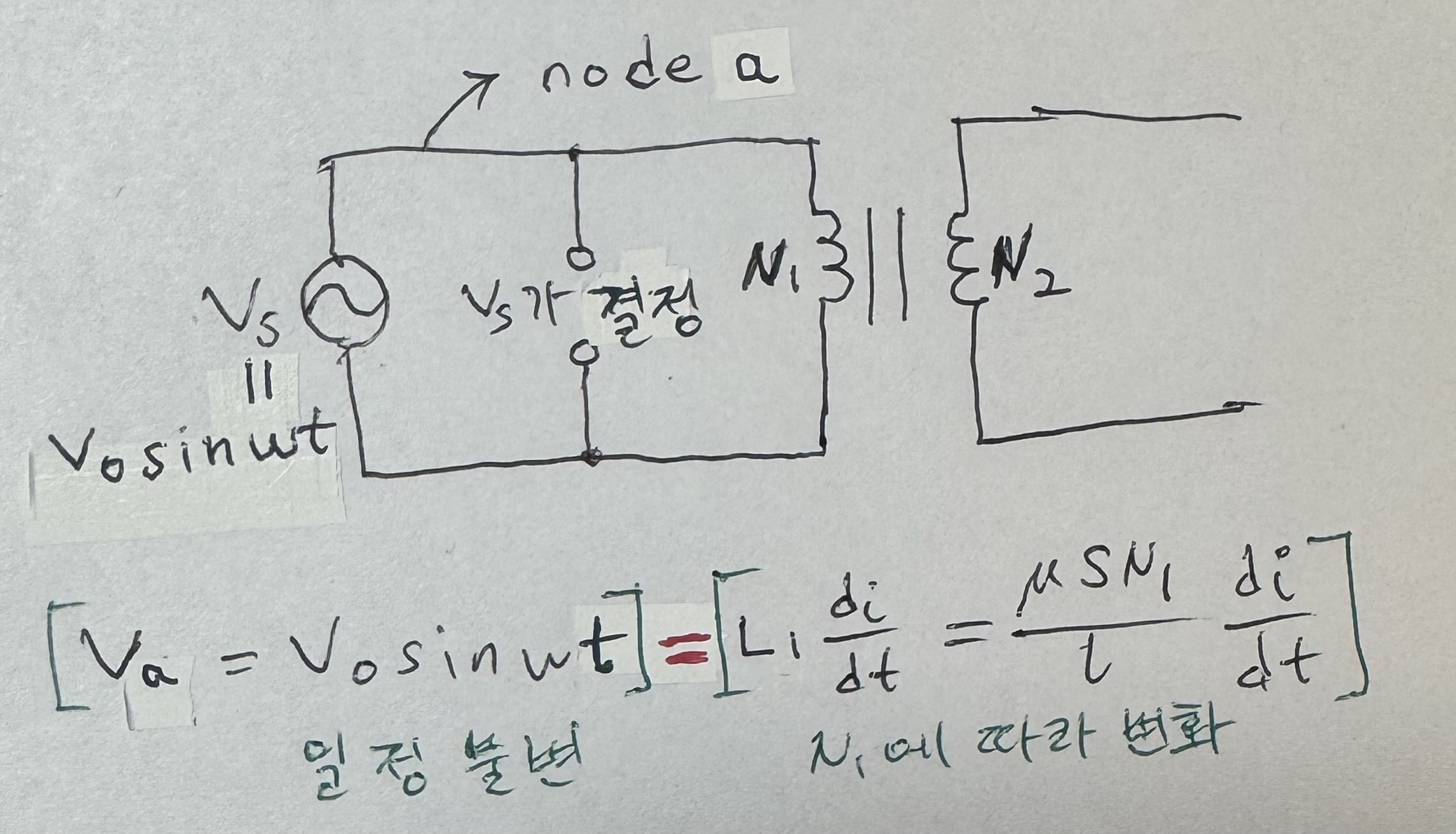

회원님의 말씀대로 변압기의 탭을 바꾼다고 하더라도 변압기 1차측에 공급되는 전원의 공급전압이 바뀌는 것은 아닙니다. 단지 변압기 1차측 단자의 권수만 조정할 뿐이지요~

예를들어 설명을 해 드릴께요~~

현재 변압기 1차측의 공급전압이 3300V일 때 변압기 권수비가 3300/220 이라면 저압측은 당연히 220V가 걸리겠죠~~

V2=VA*1/n=3300*220/3300=220V가 된다는 것은 기본 원리이기 때문에 이해하실것으로 생각됩니다~

그렇다면 위의 조건에서 변압기 1차측 탭은 현재 3300V 탭에 고정되어 있다는 것이고 그 단자에 3300V가 공급되고 있어서 저압측 2차측에는 220V가 걸리게 된다는 것을 의미합니다~

이 때 공급전압 3300V는 그대로 유지한 상태로 변압기 1차측 권수만 3150V 탭으로 고정해 볼께요~

생각같아서는 변압기 1차측 전압이 낮아졌으므로 변압기 2차측 전압도 낮아질 것처럼 보이지만 사실은 그렇지 않습니다~

자.. 그럼~~

변압기 1차측 권수비는 3150/220으로 바뀐 상태에서 공급전압은 그대로 3300V가 공급되고 있으므로 저압측 단자전압은 어떻게 변화할까요~?

V2'=V1*1/n'=3300*220/3150=230.47V로 바뀌게 됩니다~

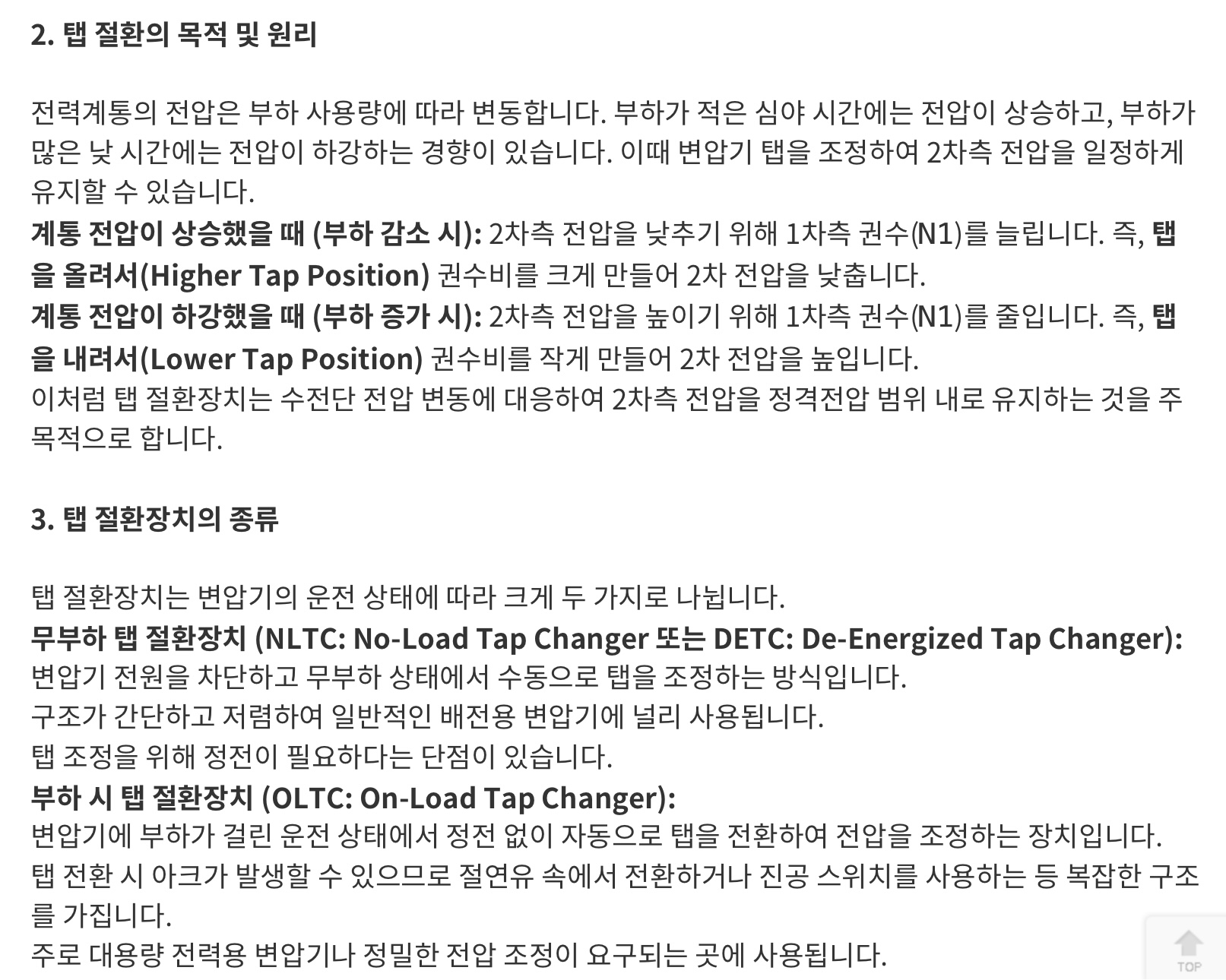

쉽게 정리하면 변압기는 고압측과 저압측의 전압이 변압기의 권수비에 따라서 변화하기 때문에 현재 고압측 권수가 감소하고 저압측 권수는 그대로 유지한다면 이 자체로 저압측 권수가 더 증가된 상태와 같아집니다~

그렇다면 3300V일 때 220V가 걸리던 변압기는 고압측 권수를 감소시키게 됨으로써 고압측 전압이 3300V가 일정하게 공급되고 있다면 저압측은 당연히 권수비의 변화에 따라 전압이 상승하게 되겠지요~

아주 당연한 설명이기 때문에 어렵지 않을것이라 생각됩니다~

이 문제를 쉽게 해결하는 방법은 지랫대의 원리를 적용하면 간단히 이해할 수 있습니다~

지랫대가 현재 높은 위치에 3300V, 낮은 위치에 220V가 걸린 상태라고 볼 때 지랫대의 높은 곳은 아래로 떨어뜨려 3150까지 낮춘다면 낮은 위치의 220V는 상대적으로 올라간다는 것을 알 수 있죠~

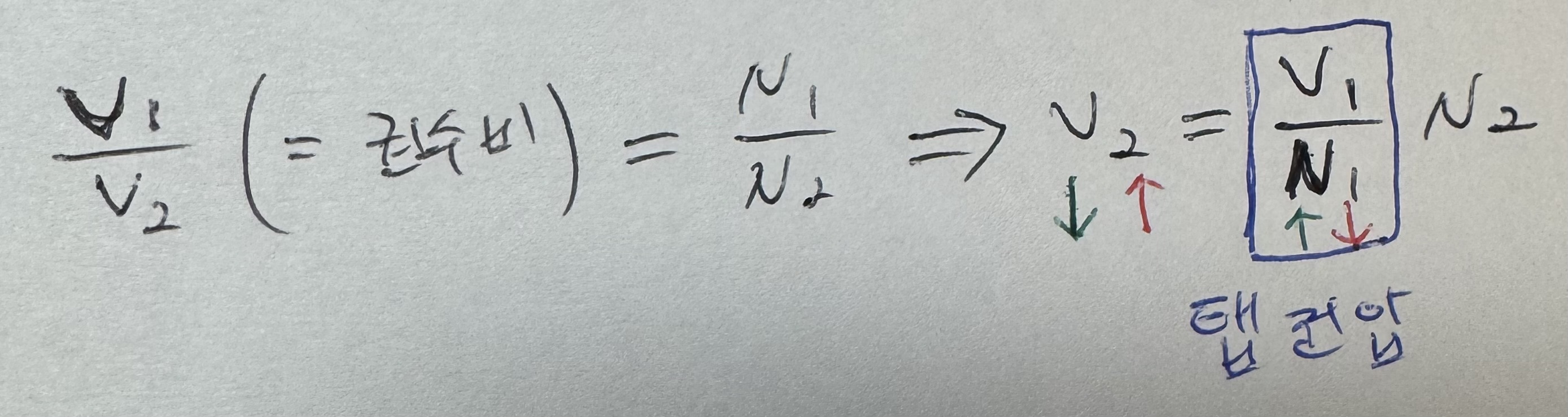

이것을 수식으로 전개하면

3300/3150=V2'/220

이렇게 식을 세워서 탭변압기의 전압을 구할 수 있습니다~

지랫대의 원리는 탭변압기 에서만 적용하시기 바랍니다~

이해 되셨겠죠~~?

더 궁금하신 점 있으시면 질문 주세요~~^^
