'무접점 시퀀스', '논리회로', '로직 시퀀스' 용어 정리

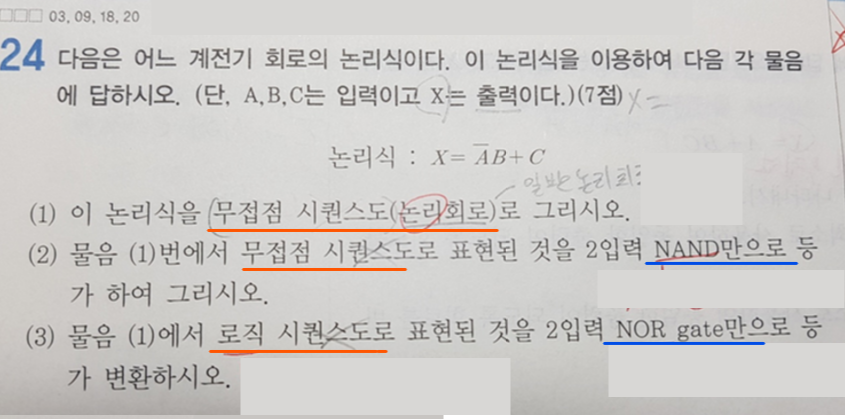

결론적으로, 현재 전기기사 실기 시험의 채점 기준상 '무접점 시퀀스도', '논리회로', '로직 시퀀스'는 모두 동일한 의미로 사용됩니다. 세 용어 모두 AND, OR, NOT과 같은 논리 게이트 기호를 사용하여 회로를 표현하라는 요구사항입니다. 따라서 어떤 용어로 문제가 출제되더라도 논리 게이트로 회로를 그리면 정답으로 인정됩니다.

유접점(有接點) 시퀀스: 물리적인 접점(a접점, b접점)을 가진 **릴레이(계전기)**를 이용하여 구성한 회로입니다. '릴레이 시퀀스'라고도 합니다.

무접점(無接點) 시퀀스: 릴레이의 기계적 접점 대신 반도체 소자를 이용한 논리 회로를 의미합니다. 이 회로를 논리 기호로 표현한 것이 바로 **논리회로(Logic Circuit)**입니다.

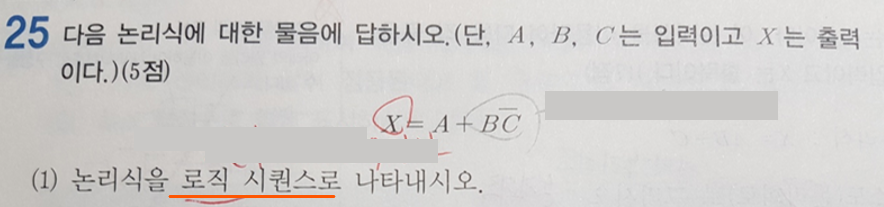

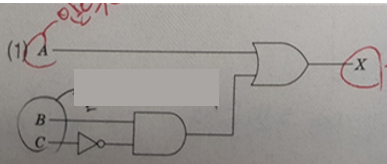

로직 시퀀스: 논리회로와 완전히 같은 의미입니다.

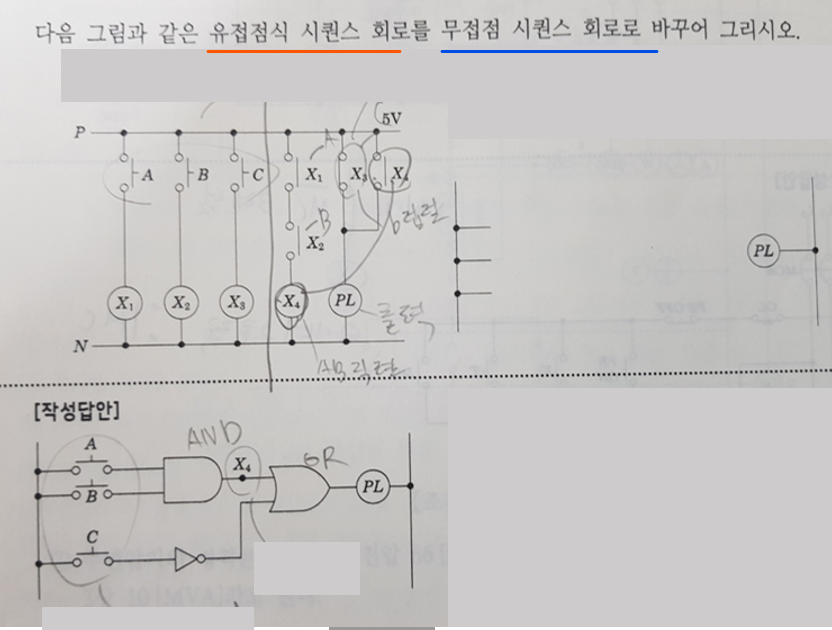

**"유접점 회로를 무접점 회로로 바꾸시오"**와 같은 문제의 정답은, 주어진 릴레이 회로의 동작을 해석하여 동일한 기능을 하는 논리회로를 그리는 것입니다. 별도의 언급이 없는 한, 최종 결과물인 논리회로도만 답안지에 작성하면 됩니다.

단, 18년도 1회 문제는 로직으로만 그릴 경우 입력부분이 생략되면 동작이 안되므로 입력부분 때문에 점점이 그려진것입니다 출력 pl과 같이 생각하면 됩니다.

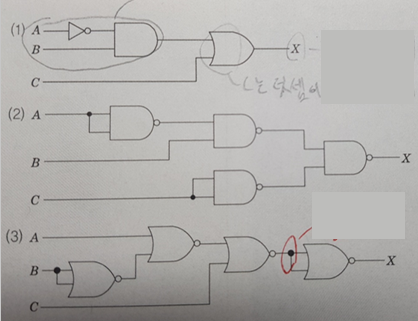

NAND 및 NOR 게이트 표현 방식

NAND 게이트와 NOR 게이트는 본질적으로 반도체 소자로 구성된 '무접점' 논리 소자입니다.

따라서 이 게이트들은 반드시 논리 게이트 기호를 사용하여 그려야 합니다. 유접점 릴레이 시퀀스로는 AND(직렬), OR(병렬)의 기본 논리는 표현할 수 있지만, NAND나 NOR의 복합 논리를 단일 릴레이 기호로 표현할 수는 없습니다.

문제에서 "NAND 게이트만으로 그리시오" 또는 "NOR 게이트만으로 그리시오"라고 요구하는 것은 명백히 논리회로로 답안을 작성하라는 의미입니다.
