반갑습니다. 김대호교수 입니다.
질문 요약
전력퓨즈(PF)와 차단기(CB)의 기능을 묻는 문제에 대해, 두 답안을 "일정값 이상의 과전류를 차단하여 기기를 보호한다"와 같이 동일하게 작성해도 정답으로 인정되는지 궁금합니다.
차단기(CB)의 기능에 대한 답으로 "부하전류를 안전하게 통전하고 고장전류(지락, 단락, 과부하 등)를 차단한다"라고 작성하면 정답으로 인정되는지 궁금합니다.
- 전력퓨즈와 차단기의 기능: 동일 답안 작성 가능 여부
결론부터 말씀드리면, 두 기기의 기능을 동일하게 작성하면 오답 처리됩니다. 전력퓨즈와 차단기는 과전류로부터 계통을 보호한다는 공통점이 있지만, 그 보호 대상과 역할이 명확히 다르기 때문에 반드시 구분하여 답안을 작성해야 합니다.

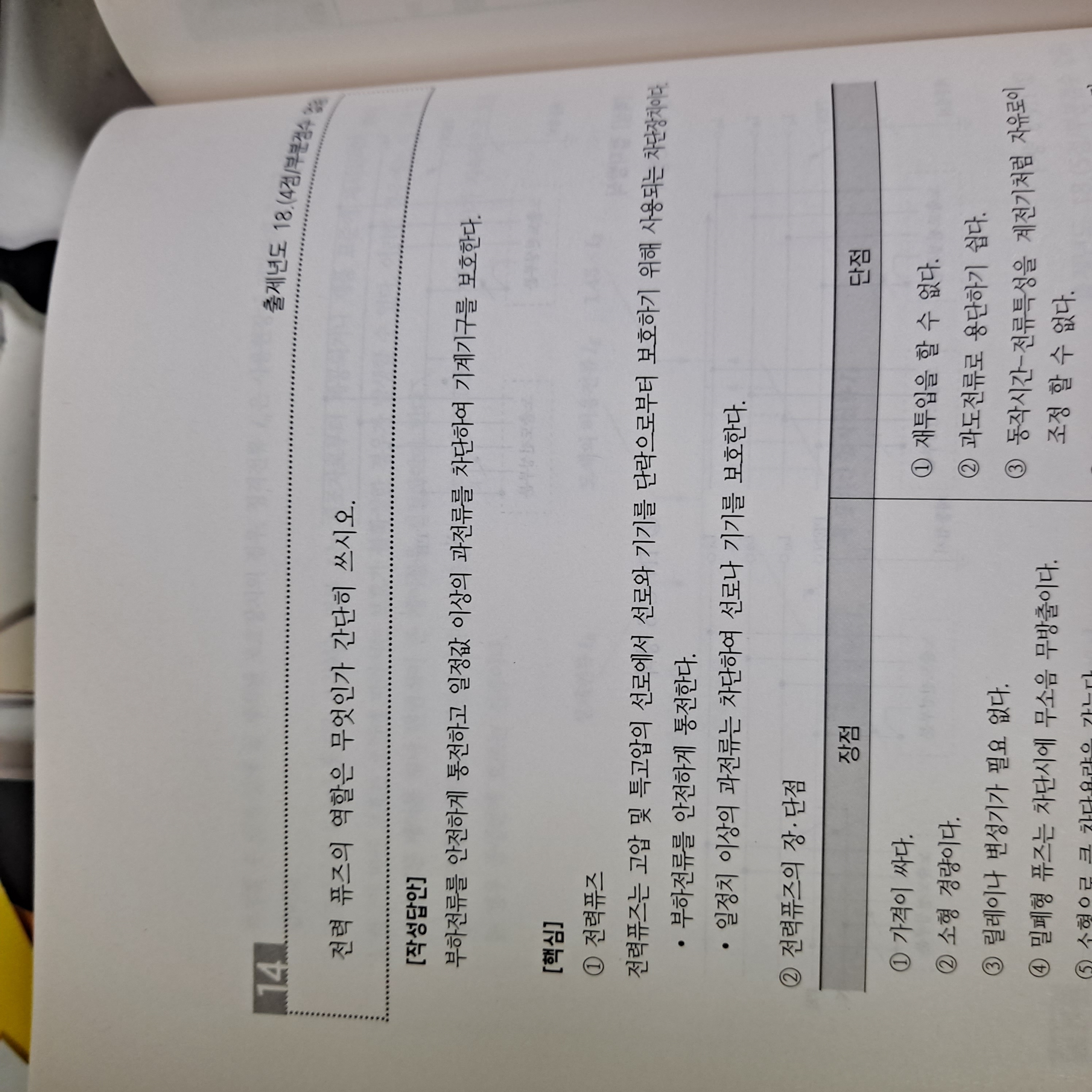

전력퓨즈(PF, 한류퓨즈)의 기능
핵심 기능: 단락 보호
서술: 부하전류는 안전하게 통전시키고, 주로 단락 사고 시 발생하는 대전류(단락 전류)를 신속하게 차단하여 선로나 기기를 보호하는 역할을 합니다.
전력퓨즈는 과부하 전류와 같은 비교적 작은 과전류에는 동작하지 않도록 설계되며, 주로 **단락(Short-circuit)**과 같은 매우 큰 고장 전류를 차단하는 것이 주된 목적입니다. 따라서 답안에 **'단락 전류'**라는 핵심 키워드가 반드시 포함되어야 합니다.
단순히 '과전류'라고 포괄적으로 작성하면, 과부하 보호 기능까지 포함하는 것으로 오해될 수 있어 오답 볼 가능성이 큽니다.
차단기(CB)의 기능
핵심 기능: 부하 전류의 정상적인 개폐 및 고장 전류 차단
서술: 정상 상태에서는 부하전류를 개폐(ON/OFF)하고, 단락이나 과부하 등 고장 발생 시에는 보호계전기와 연동하여 고장전류를 신속하게 차단하는 역할을 합니다.
차단기는 퓨즈와 달리 재투입이 가능하며, 정상적인 부하 전류를 켜고 끄는 '개폐' 기능이 있습니다. 또한 보호계전기(OCR, OCGR 등)와 조합하여 단락 전류뿐만 아니라 과부하 전류까지 모든 종류의 고장 전류를 차단할 수 있습니다. 따라서 답안에는 **'부하전류 개폐'**와 **'고장전류(단락, 과부하 등) 차단'**이라는 두 가지 핵심 기능이 모두 포함되어야 합니다.
- 차단기 기능에 대한 답안 평가
질문자께서 작성하신 답안인 **"부하전류를 안정하게 통전하고 고장전류(지락, 단락, 과부하 등)를 차단한다"**는 매우 훌륭한 답안이며, 정답으로 인정됩니다.
다만, 채점 기준에 가장 부합하는 모범 답안으로 조금 더 다듬는다면, '통전'이라는 표현보다 차단기의 스위칭 기능을 강조하는 **'개폐'**라는 용어를 사용하는 것이 더 좋습니다.
모범 답안: 부하전류를 개폐하고, 단락 및 과부하 등 고장 전류를 차단하여 전로와 기기를 보호한다.
｜
｜
｜
｜
｜
