반갑습니다. 김대호교수입니다.

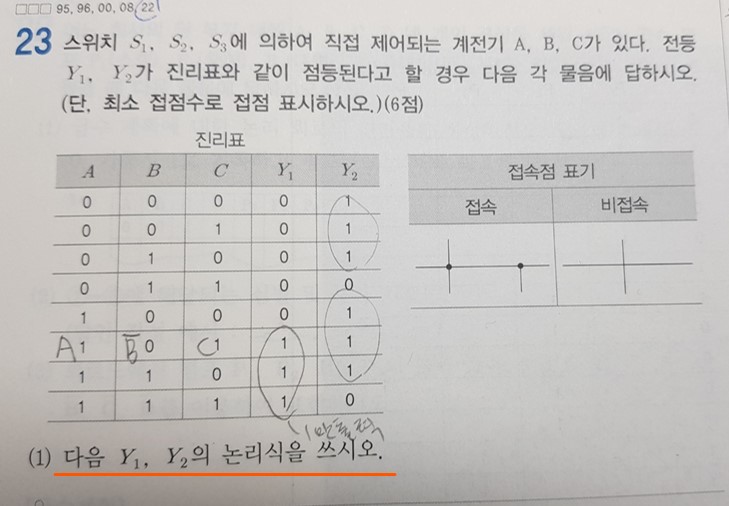

질문1) (1)번 문제는 '논리식을 쓰시오.'입니다.

문제에서 '간략화된 논리식을 작성 하라.' 라는 말이 없어도 논리식 정답을 작성 할 때는 무조건 간략화가 된 논리식을 작성해야 하나요?

즉, 정답을 Y1=AB바C+ABC바+ABC. 로 적으면 오답인가?

답) '간략화하라'는 명시적인 지시가 없다면 논리식 그대로 적으면 됩니다, 다만, 위 문제는 간략화 조건이 있습니다. 문제의 요구하는 사항에 맞게 작성하면 됩니다.

질문2) Y1의 논리식 정답은 간략화 해서, Y1= A(B+C)입니다. 혹시 괄호를 하지 않고, Y1=AB+AC 로 적어도 정답이 되나요?

괄호 형태로 만드는 것 까지가 간소화(간략화)인 건가요?

답) 오답이 될 가능성이 매우 높습니다. 최소간이화가 기본입니다.

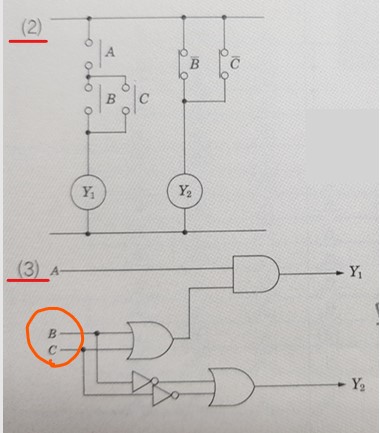

질문3) 무접점 회로, 유접점 회로 문제의 순서가 바뀐거죠?

정답 기준으로 (2)번이 유접점 회로 (3)번이 무접점 회로 이죠?

답) 맞습니다. 전년도에 교정된 내용입니다.

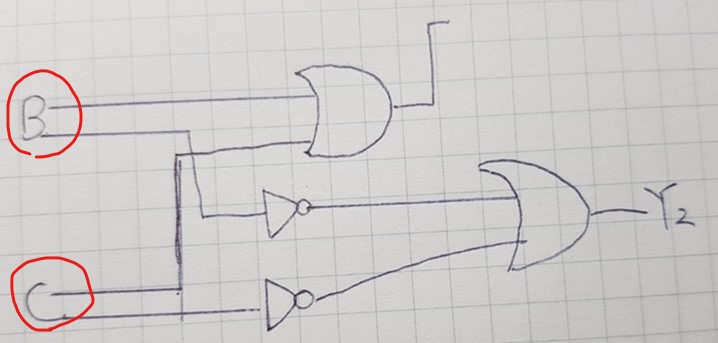

질문4) 소문제 (2)번 논리회로 정답은 입력 B와 C에 각각 전선 1개씩만 그리고, 접속점을 표시해서 아래방향으로 전선을 그려서 NOT과 연결합니다.

혹시 입력 B와C에 처음부터 전선 2개를 그려서 회로를 그리면 오답인가요?

입력 B에 전선 1개, 입력 C에 전선 1개만 그리는게 규정이죠?

입력 문자 1개에 전선 2개, 3개 그리면 오답이 되는거죠?

답) 그런 논리회로는 존재하지 않습니다. 답안지와 같이 접속하여 그리면 됩니다.
