제목	무접점 시퀀스 회로 정답 작성 관련 질문드립니다.
질문유형	온라인강의 > 전기기사실기 완전학습 프로그램(이론+20개년+블랙박스+마인드맵) > 김대호
글쓴이	범	등록일	2025.10.27	답변상태	답변완료

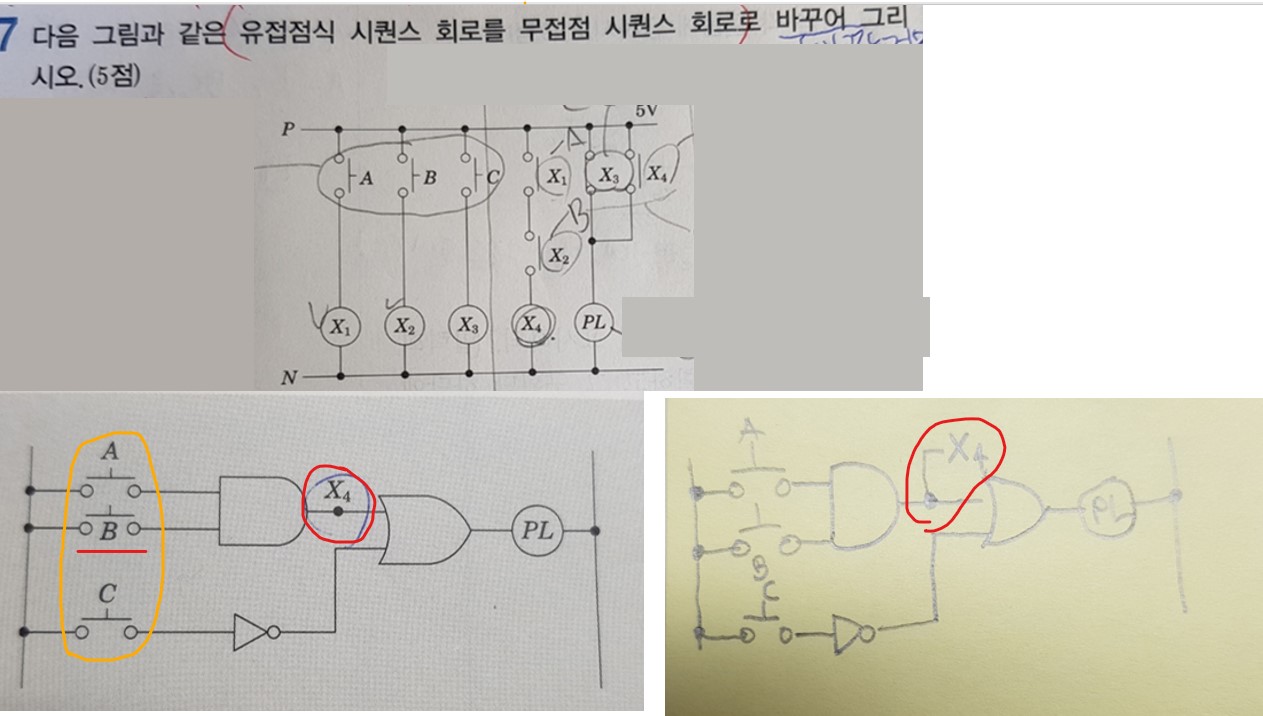

질문1) 접속점 X4를 포스트잇의 그림처럼 전선을 쭉 빼서 그려도 되나요? 질문2) 푸쉬버튼 입력 문자 B의 위치가 접점 위에 표시하지 않고, 아래에 표시되어 있습니다. A, B, C 문자는 보통 접점 위에 표시하는데, 아래에 문자를 적어도 상관없나요? 질문3) 회로를 그릴 때, 접속점 X4를 표시 하지 않으면 오답인가요? 질문4) 현재 푸쉬 버튼 문자는 A,B,C입니다. A,B,C를 A(X1), B(X2), C(X3) 로 적거나, X1 X2 X3 로 적어도 정답이 되나요? 교재처럼 A, B, C로 적는게 가장 적절한 정답인가요? 김대호 ｜(2025.10.28 14:29) 반갑습니다. 김대호 교수 입니다. 질문1) 됩니다. 질문2) 어느 부분을 말하는지가 명확하면 관계없습니다. 질문3) 오답이 될수 있습니다. 질문4) A(X1), B(X2), C(X3)는 그래도 인정될수 있어 보이나, 바람직하지 않으며 X1 X2 X3는 오답입니다. 입력은 ABC 입니다.
첨부파일	아예.jpg

학습게시판

한솔건축토목학원ㆍ한솔전기학원(학원사업부) 서울특별시 강남구 강남대로42길 13 (도곡동), 호성빌딩 2/4층｜대표 : 김형중｜전화 : 1670-7113｜사업자 등록번호 : 220-86-36881 한솔아카데미(출판ㆍ인터넷사업부) 서울특별시 서초구 마방로10길 25 (양재동), 트윈타워 A동 20층｜대표 : 이종권, 한병천｜통신판매업 신고번호 : 제 2011-서울서초-1116호
사업자 등록번호 : 213-86-33926｜전화 : 1670-6144 한솔사이버아카데미(온라인교육사업부) 서울특별시 서초구 마방로10길 25 (양재동), 트윈타워 A동 1708호｜대표 : 한초롱｜통신판매업 신고번호 : 제 2018-서울서초-2644호
사업자 등록번호 : 294-86-01312

학습Q&A

질문1) 접속점 X4를 포스트잇의 그림처럼 전선을 쭉 빼서 그려도 되나요?

질문2) 푸쉬버튼 입력 문자 B의 위치가 접점 위에 표시하지 않고, 아래에 표시되어 있습니다.

A, B, C 문자는 보통 접점 위에 표시하는데, 아래에 문자를 적어도 상관없나요?

질문3) 회로를 그릴 때, 접속점 X4를 표시 하지 않으면 오답인가요?

질문4) 현재 푸쉬 버튼 문자는 A,B,C입니다.

A,B,C를 A(X1), B(X2), C(X3) 로 적거나, X1 X2 X3 로 적어도 정답이 되나요?

교재처럼 A, B, C로 적는게 가장 적절한 정답인가요?

김대호 ｜(2025.10.28 14:29)
