제목
교재 해설 질문
질문유형 온라인강의 > 전기기사실기 완전학습 프로그램(이론+20개년+블랙박스+마인드맵) > 김대호
글쓴이 장*성 등록일 2026.07.02 답변상태 답변완료

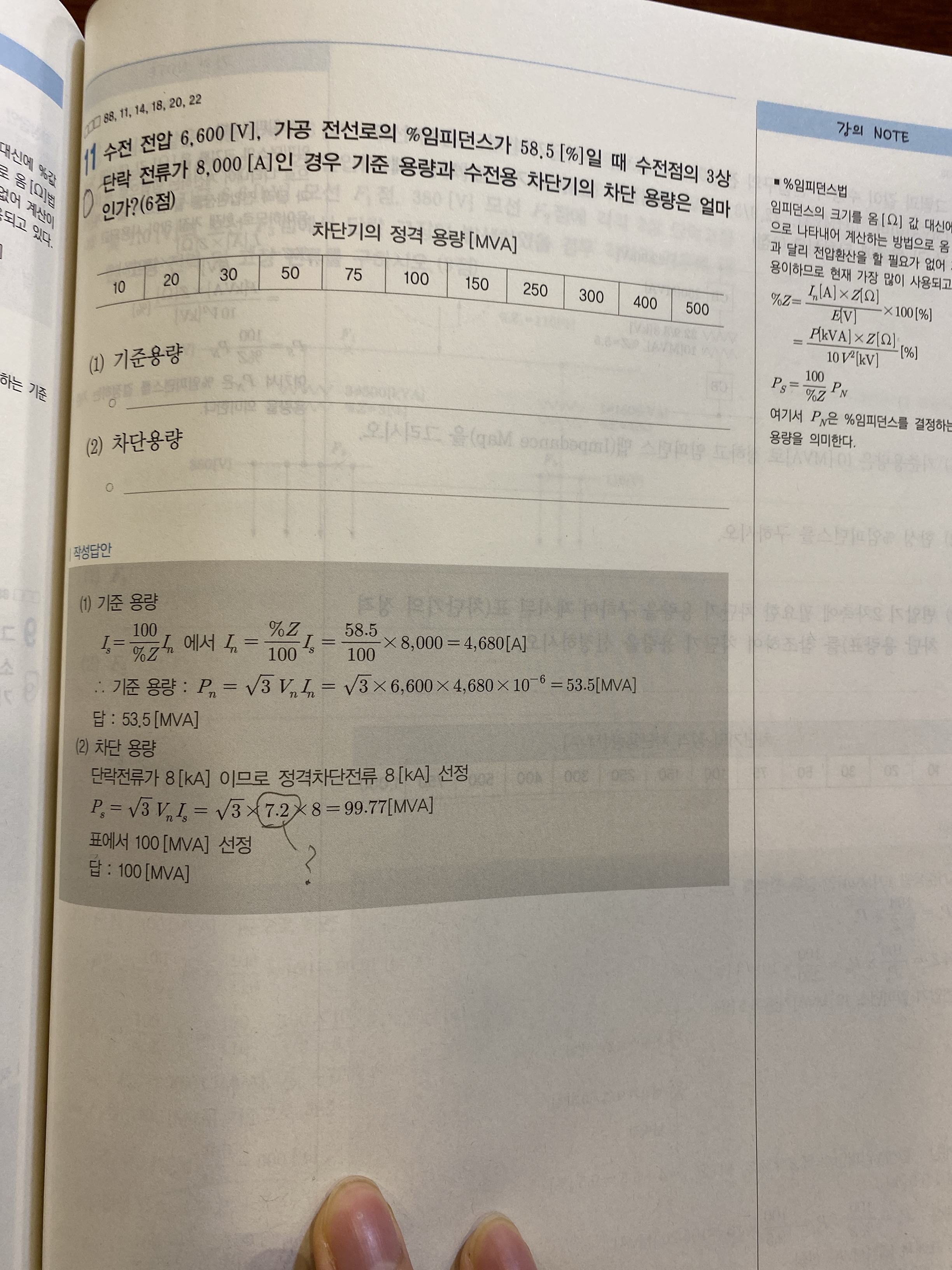

  • 해설에서 7.2KV는 어떻게 해서 나오는 건가요?

  • 김대호 |(2026.07.03 10:12)

    반갑습니다. 김대호교수 입니다.



    **공칭 전압이 6.6[kV]**이기 때문에, 이에 대응하는 차단기의 정격 전압 표준값을 적용했기 때문입니다.
    상세한 이유는 다음과 같습니다.

    1. 계통 전압 확인: 문제에서 수전 전압(공칭 전압)이 **6,600[V] (즉, 6.6[kV])**로 주어졌습니다.
    2. 차단기 정격 전압 적용: 전기설비 규격상 차단기의 정격 전압은 계통의 공칭 전압에 따라 표준화된 값을 사용합니다. 소스 내 '차단기의 정격전압 표준치' 표에 따르면, **공칭 전압이 6.6[kV]일 때 차단기의 정격 전압은 7.2[kV]**를 사용하도록 규정되어 있습니다.
    3. 차단 용량 계산식: 차단기의 정격 차단 용량(Ps)을 구하는 공식은 다음과 같습니다.
      • Ps=3×정격 전압(Vn)×정격 차단 전류(Is)
      • 이 공식에 따라 계통 전압 6.6[kV]에 대한 차단기 정격 전압인 **7.2[kV]**를 대입하여 계산하게 된 것입니다.



    결론적으로, 7.2[kV]는 공칭 전압 6.6[kV] 계통에 설치되는 차단기의 법적/기술적 표준 정격 전압값입니다
