제목	차단기 용량 계산 질문
질문유형	온라인강의 > 전기기사실기 완전학습 프로그램(이론+20개년+블랙박스+마인드맵) > 김대호
글쓴이	장*성	등록일	2026.07.02	답변상태	답변완료

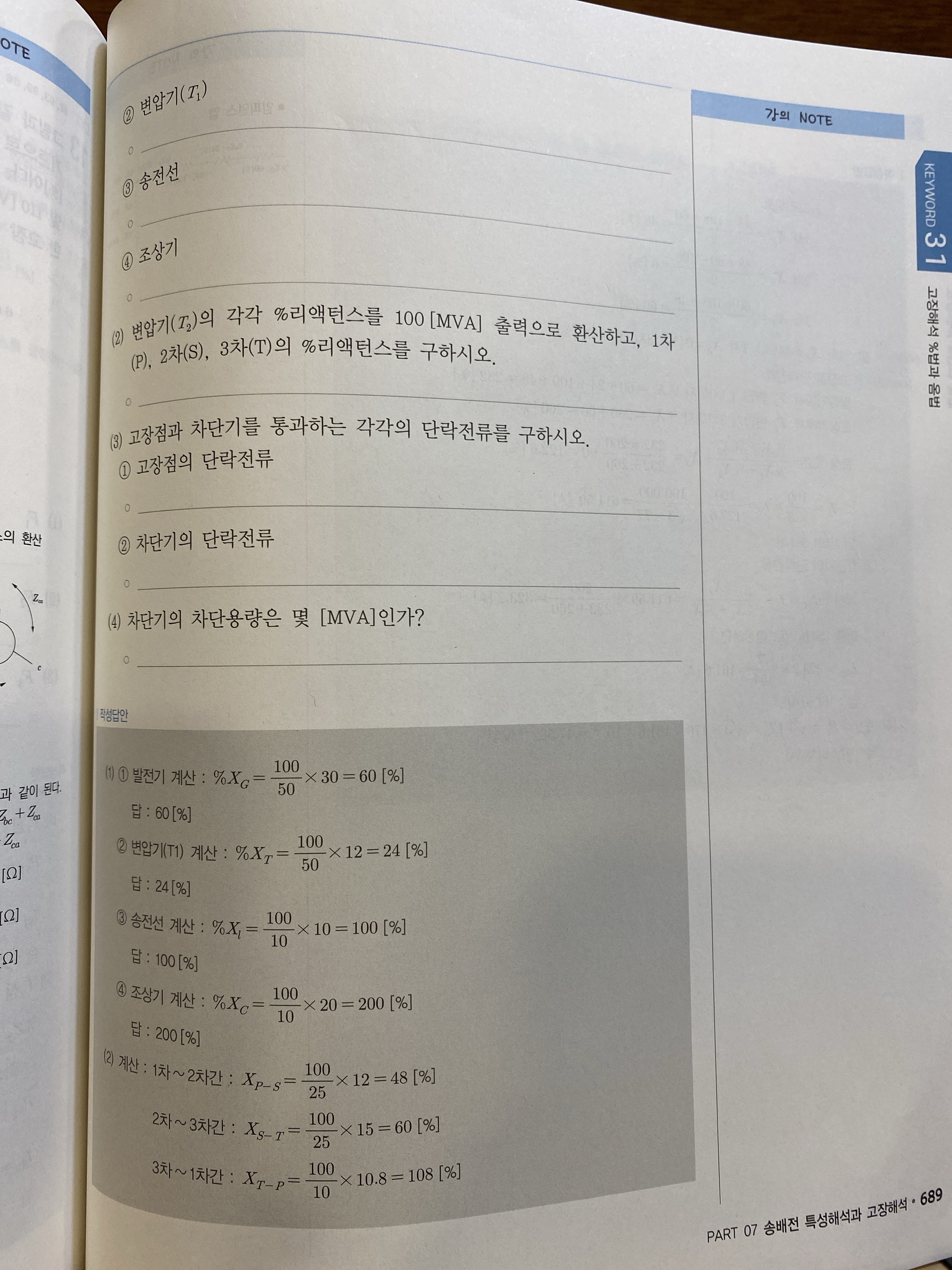

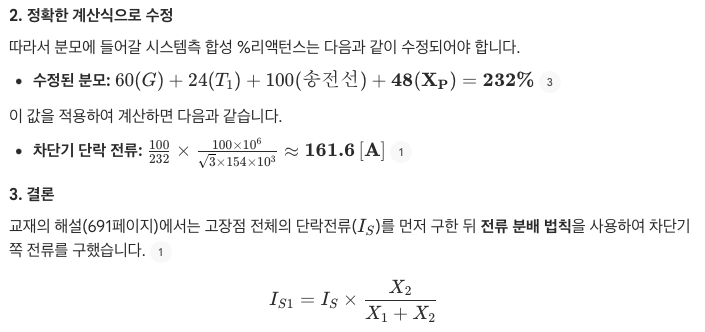

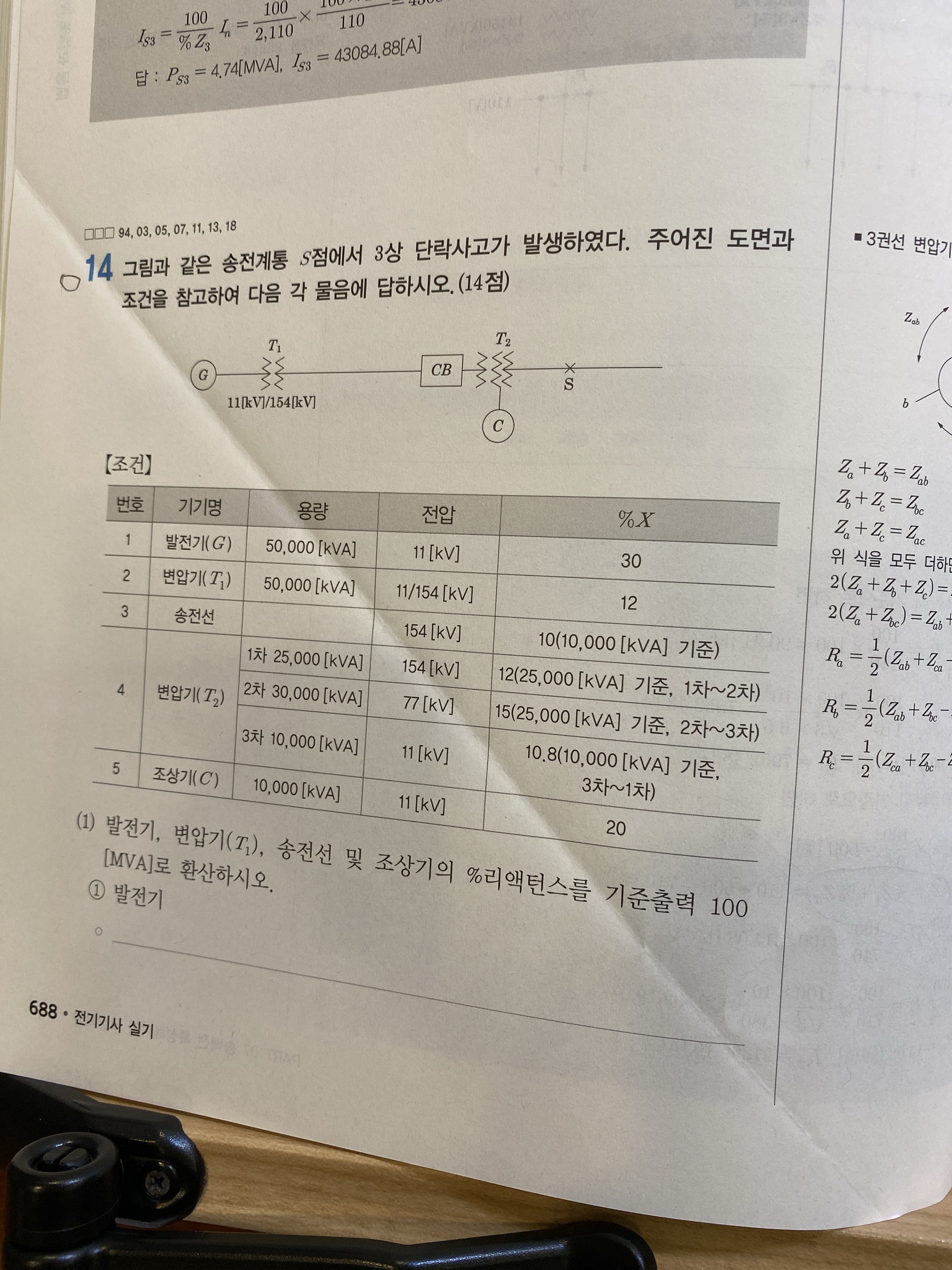

(3)에 작은 2번 문제에서 차단기 단락 전류는 {100/(60+24+100)} 10010^6/(ROOT(3)15410^3) 이렇게 구하는 거 맞는 거 아닌가요? {100/(발전기 퍼센트 임피던스+변압기 퍼센트 임피던스 +송전선 퍼센트 임피던스)}1차측 정격전류 김대호 ｜(2026.07.03 10:18) 반갑습니다. 김대호교수 입니다. 네, 질문하신 계산 방식은 특정 전원 경로를 통해 흐르는 단락전류를 직접 구하는 방법으로, 논리적으로는 맞는 접근입니다.* 다만, 제시하신 식에서 한 가지 성분(변압기 $T_{2}$ 의 1차측 임피던스)이 누락되어 결과값이 달라진 것입니다. 상세한 내용은 다음과 같습니다. 1. 누락된 임피던스 확인 사용자께서는 시스템측(발전기 측) 임피던스를 발전기( $60%$ ), 변압기 $T_{1}$ ( $24%$ ), 송전선( $100%$ )의 합으로 계산하셨습니다. 하지만 사고 지점( $S$ )은 변압기 $T_{2}$ 의 내부 결선 이후에 위치하므로, 차단기를 통과하는 전류는 변압기 $T_{2}$ 의 1차측 권선 임피던스( $X_{P}$ )도 거쳐야 합니다. 변압기 $T_{2}$ 의 1차측 리액턴스( $X_{P}$ ): $48%$ (100[MVA] 기준 환산값) 결과적으로 두 방식(전체 고장전류에서의 분류법 vs 전원 경로 임피던스 직접 계산법) 모두 161.6[A]라는 동일한 값에 도달하게 됩니다. 즉, 사용자님의 방식에서 변압기 $T_{2}$ 의 1차측 임피던스( $48%$ )만 추가하면 정확한 계산이 됩니다.
첨부파일	KakaoTalk_20260702_185120886_01.jpg KakaoTalk_20260702_185120886_02.jpg
