제목	전기기사 5주완성 4-110p 18번, 4-150 30번 질문있어요
질문유형	기타문의 > 기타사항
글쓴이	심*우	등록일	2021.02.04	답변상태	답변완료

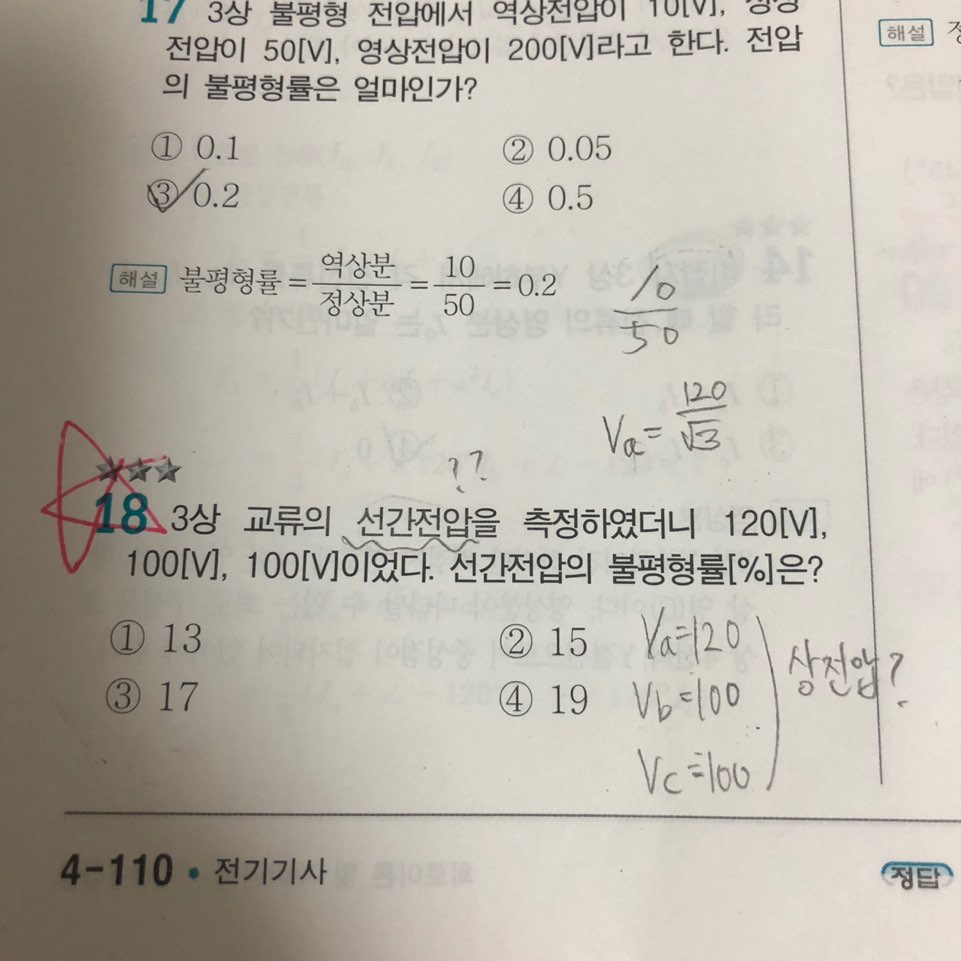

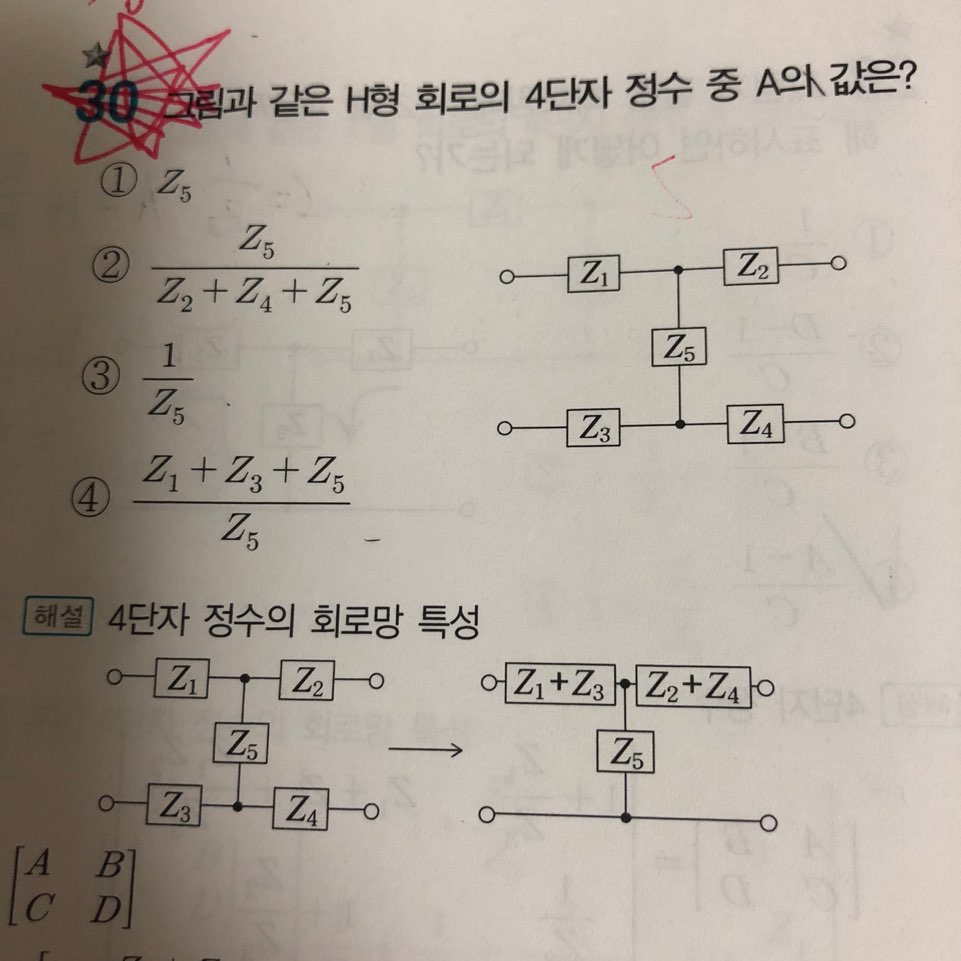

4-110p의 18번 문제입니다. Va = 120 , Vb = 100, Vc = 100 인 3상 불평형 선간전압으로부터 정상분 전압과 역상분 전압을 구하는 문제인데요, 정상분 전압과 역상분 전압을 구할 때 쓰는 Va, Vb, Vc는 상전압 아닌가요? 공식에는 상전압이라 되어있는데 왜 선간전압을 공식에 대입해서 문제를 푸나요..?? 4-150의 30번 문제인데요, H형 회로가 어떻게 오른쪽과 같이 변하는지 궁금합니다. Z1과 Z3이 왜 직렬로 연결된건지요..? 왼쪽 오른쪽을 쇼트시켜 봐야하는지...ㅠㅠ 학습관리자 ｜(2021.02.05 16:08) 안녕하세요~~ 회원님^^ 이승원 강사입니다~ 1. 문제에서 주어진 선간전압으로 인한 불평형률과 상전압으로 인한 불평형률은 같은 결과값으로 나오게 됩니다. 그렇기 때문에 굳이 주어진 선간전압을 상전압으로 유도하여 전개하실 필요가 없으며 또한 결선도 주어지지 않았기 때문에 변환관계를 결정할 수 없습니다. 따라서 결론은 주어진 선간전압으로 값으로 유도하셔도 됩니다. 2. 4단자 중 왼쪽편 단자 2개는 직렬로 접속된 단자입니다. 따라서 왼쪽 단자에 직접 접속된 회로 또는 소자는 당연히 직렬 접속된 방법입니다. 마찬가지로 오른쪽 2개의 단자도 마찬가지입니다~
첨부파일	선간전압.jpg 4단자.jpg
