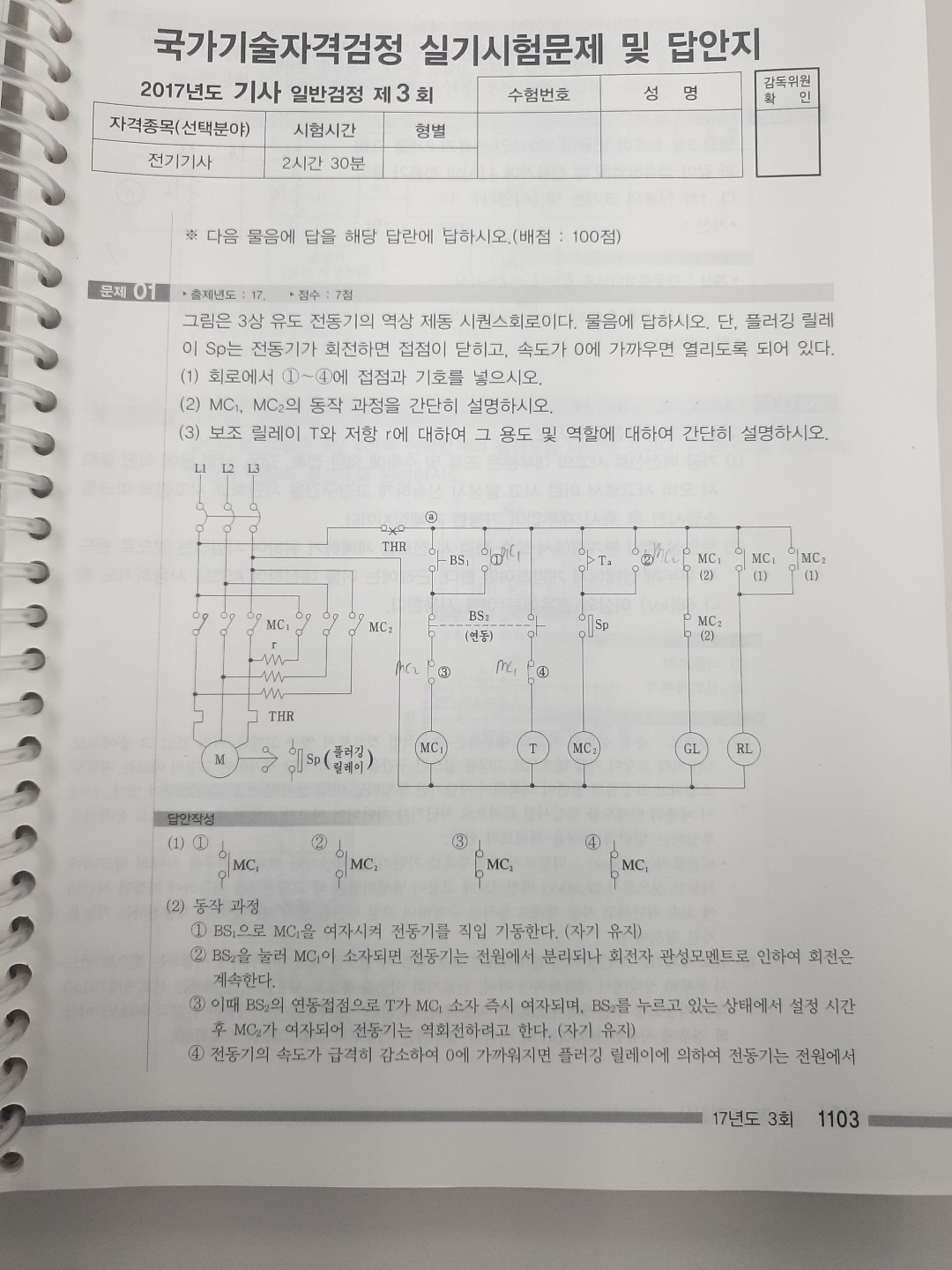

문제2번

mc1,mc2 동작 과정을 간단히 설명하시오

\해설에 램프점등에 관하여 수록이 안되어있어서

제가적은 동작과정 맞는지 검산좀해주세요.

동작과정: MCCB 전원 투입시 GL점등

BS1 스위치 누를시 MC1여자(자기유지)

전동기는 기동

GL소등, RL 점등(기동표시등)

연동스위치 BS2 누를시 MC1소자

이때 전동기는 관성모멘트로 회전을 계속한다

(RL램프 소등 타이머릴레이가 있어 MC2가 여자될 동안은소자되었다가  MC2가 여자되면 )RL점등 (운전표시등)

타이머가 여자되고 일정시간후 MC2 여자(자기유지)

Mc2가 여자되면 전동기는 역회전하게되고 속도가0 에 가까워지게되면 sp접점은 개로되어 mc2소자

제가적은게맞나요?

램프표시등 GL이 정지등인데

RL은 mc1이 (기동표시등)

RL  mc2가 (운전표시등)

인가요?
