제목	시퀀스 질문이 있습니다
질문유형	온라인강의 > [2022]전기기사 단기완성 종합반 > 윤홍준
글쓴이	김*우	등록일	2022.05.02	답변상태	답변완료

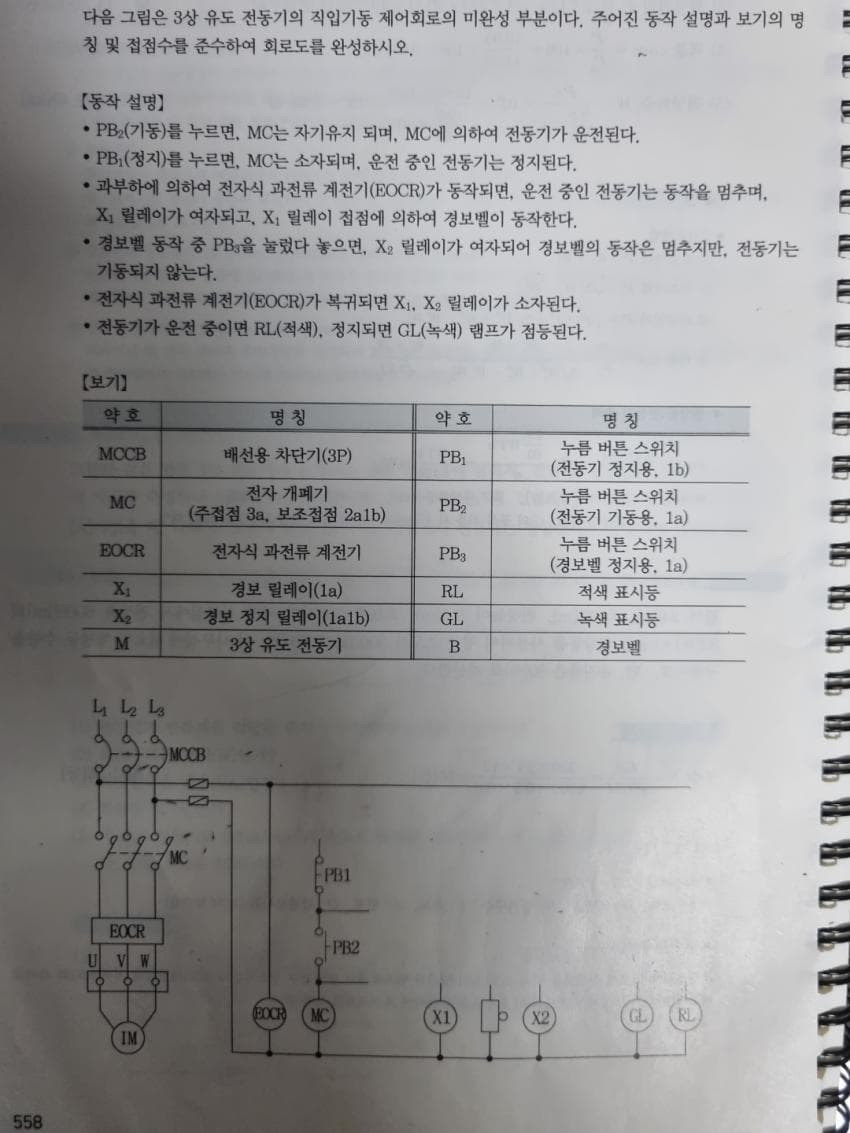

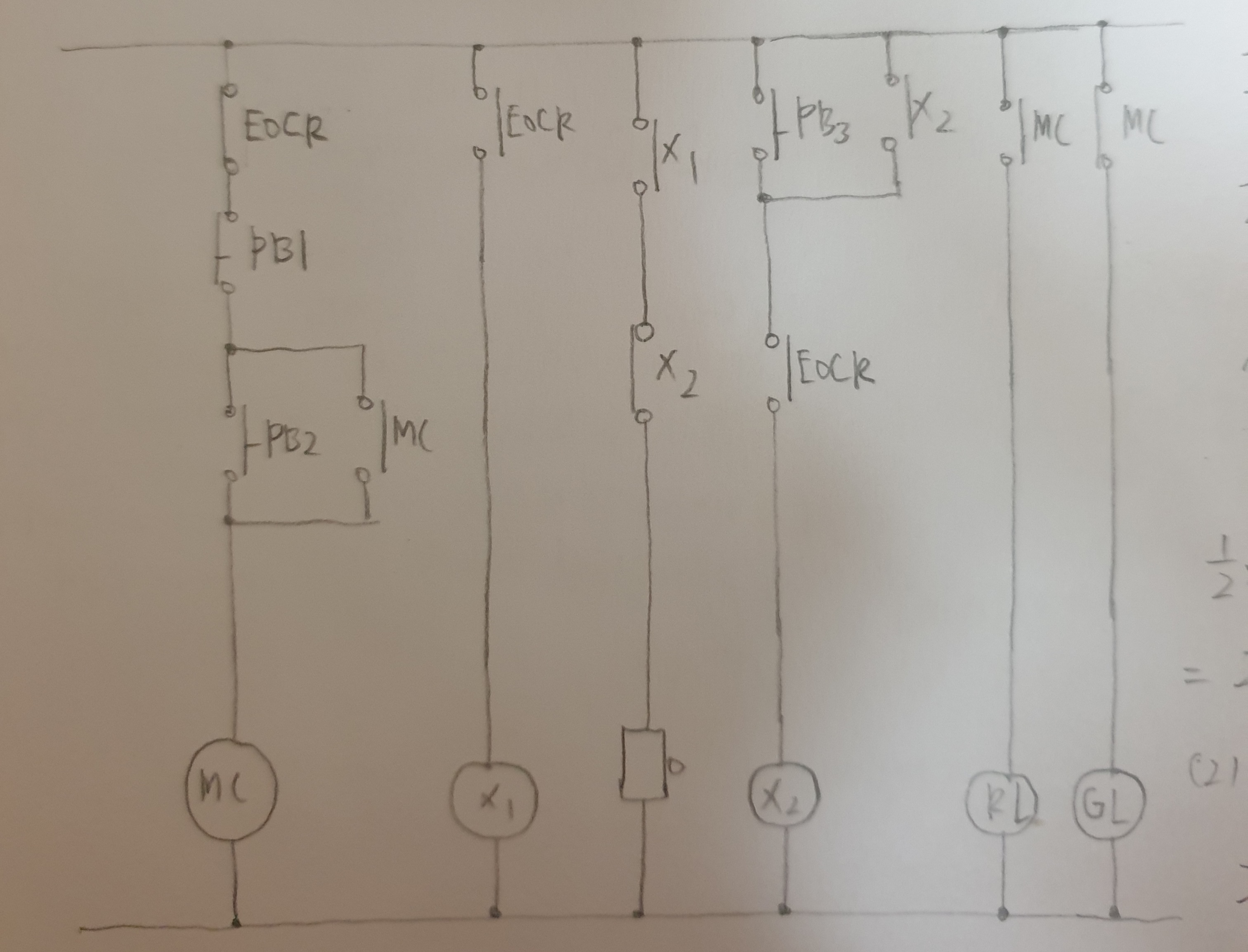

어디서 주운문제인데 한번 풀어본건데 제가 그린게 맞나요? 문제 조건에서는 eocr 접점에 대한 조건이 따로 없는데 이렇게 a,b접점 자유롭게 쓸 수 있는건지 모르겠습니다 열동계전기 같은 경우는 수동복귀 b접점이라 작대기긋고 가운데에 x표시하는게 기호인데 eocr b접점은 수동복귀가 아닌가요? 학습관리자 ｜(2022.05.06 14:29) 안녕하세요? 답변드리겠습니다. 현재 그림에서 X2 계전기 위의 EOCR -a 접점이 불가하기 때문에 그려주신 두번째 라인 EOCR-a 접점 밑에 옆으로 라인을 빼내어 PB3과 X2 병렬연결하여 X2를 연결하면 동작설명에 적합한 그림이 될것입니다.^^ 감사합니다.
첨부파일	1651486002.jpg 20220503_213447.jpg
