제목	복선결선도
질문유형	온라인강의 > ②전기기사실기 문제풀이(기출+블랙박스) > 이승원
글쓴이	석*현	등록일	2022.06.11	답변상태	답변완료

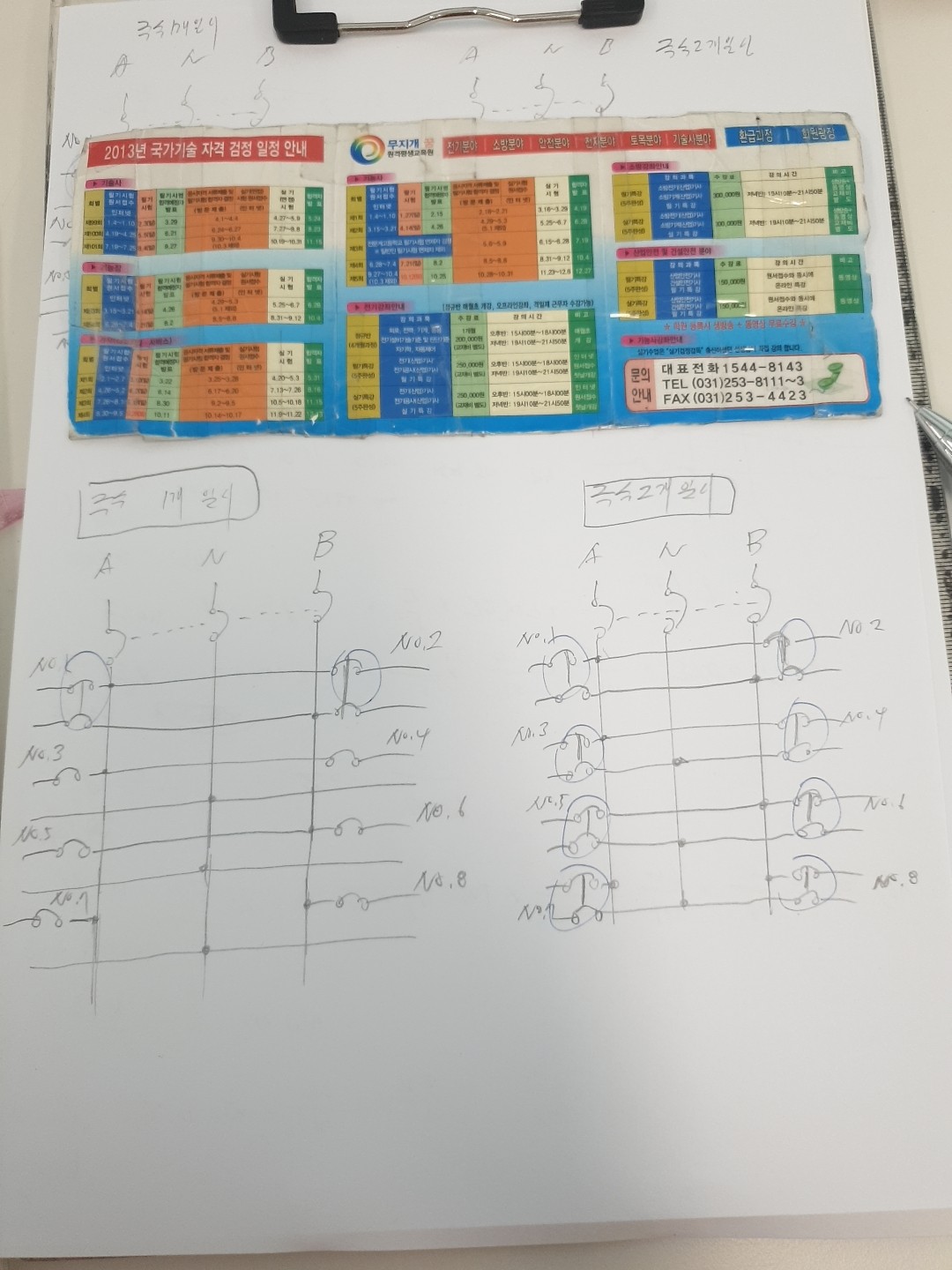

14번 복선결선도 극수 1개일시 극수 2개일시 제가그린 그림 맞는거죠 ? 추가로 극수 동그라미 친 저부분 저렇게 서로 연결해주어도 되는거죠 ? 학습관리자 ｜(2022.06.12 09:57) 안녕하세요~~ 회원님^^ 이승원 강사입니다~ 중성선에 접속된 부분에는 과전류차단기를 시설하면 안됩니다. 따라서 2극 차단기를 설치하는 경우는 A, B 선간에 접속시며 그리시고 1극 차단기를 설치할 때에는 중성선에 접속된 차단기는 생략해서 그리시기 바랍니다~

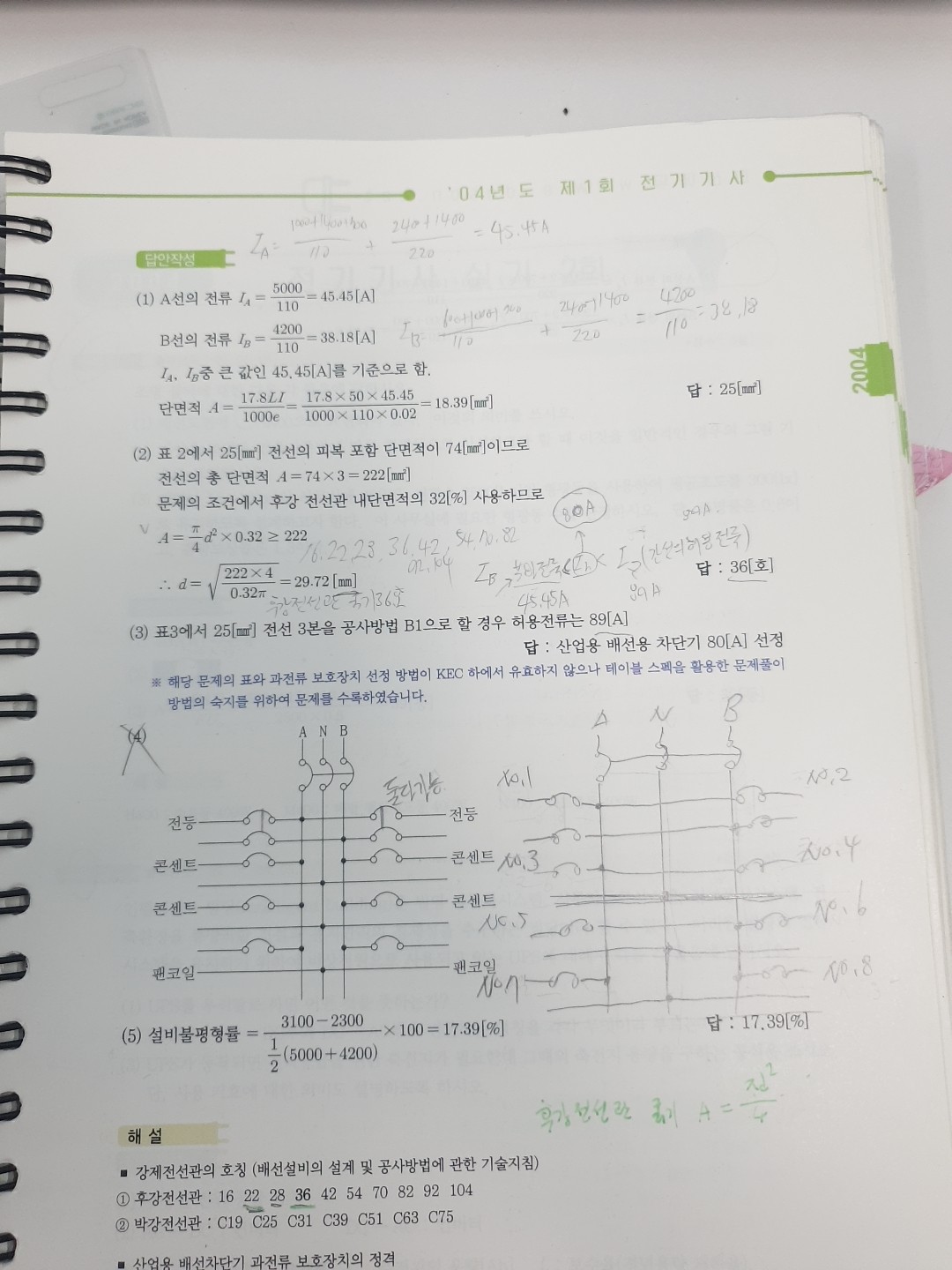

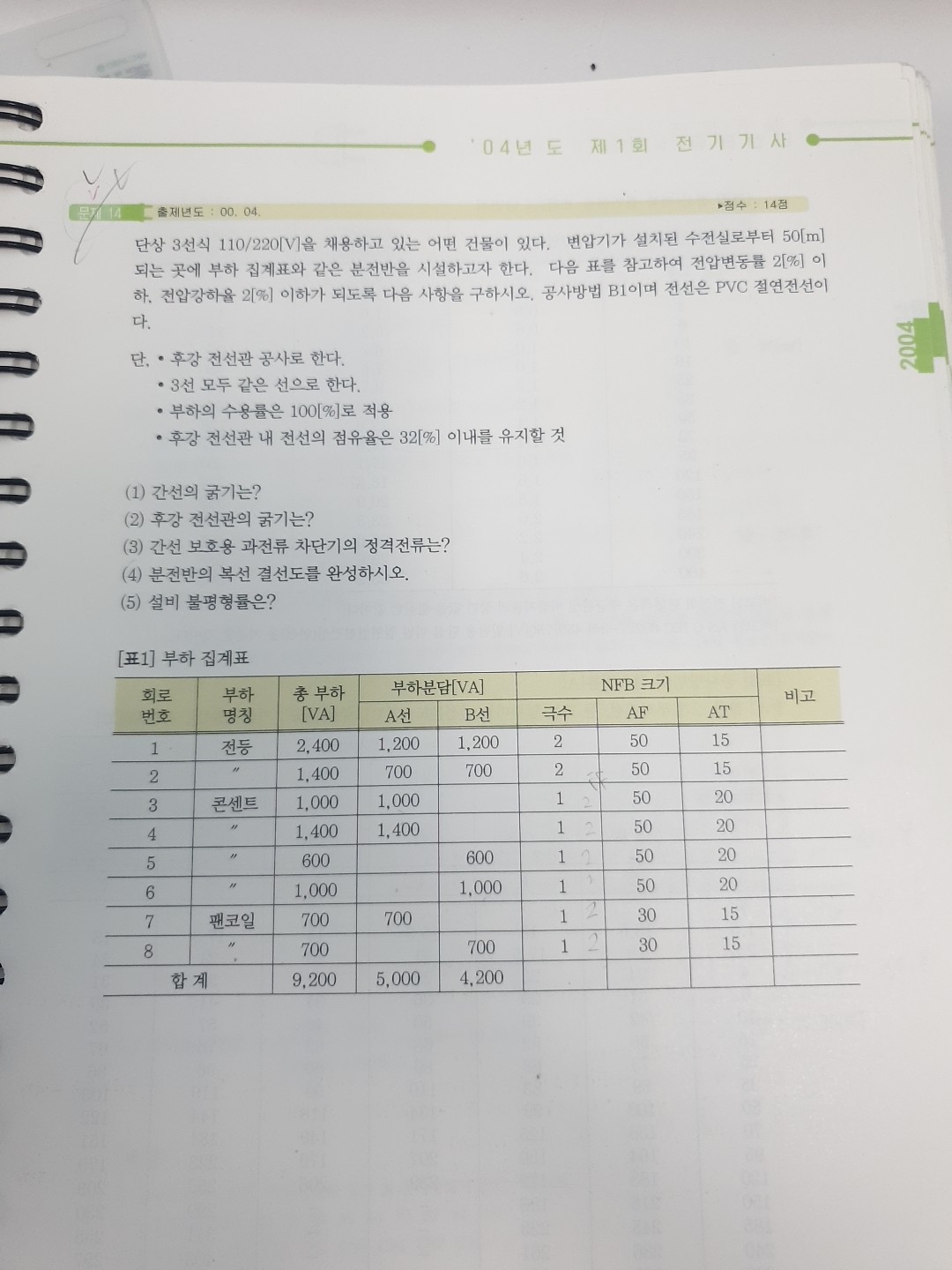

첨부파일	14번문제.jpg 14번풀이.jpg 14번내가푼답.jpg
