안녕하세요? 답변드리겠습니다.

문의해주신 두가지 문제의 경우 무접점과 유접점 회로의 난이도가 높은

문제로 조금 길게 설명을 드려도 양해부탁드립니다.^^

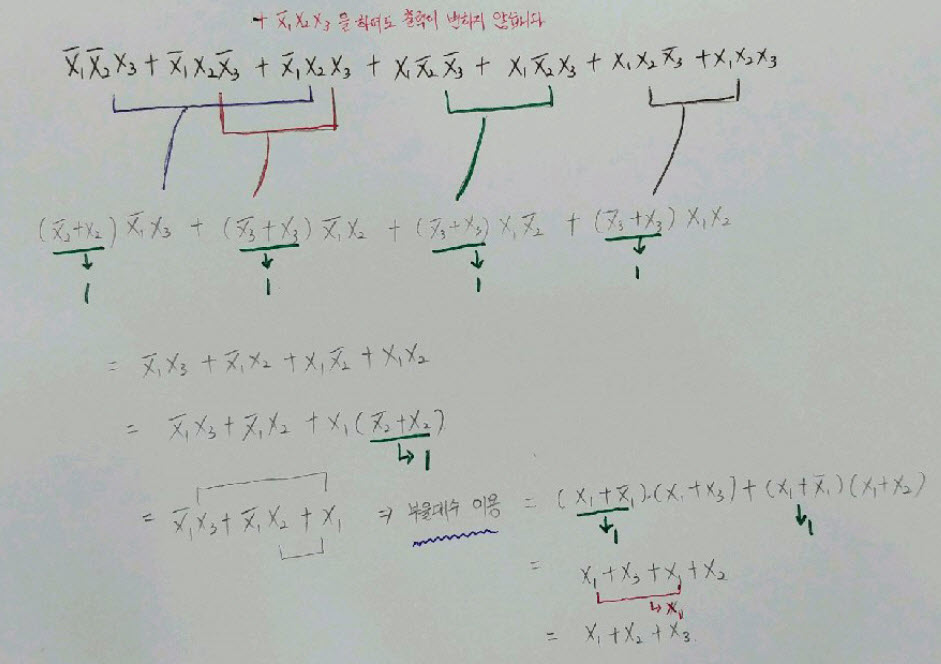

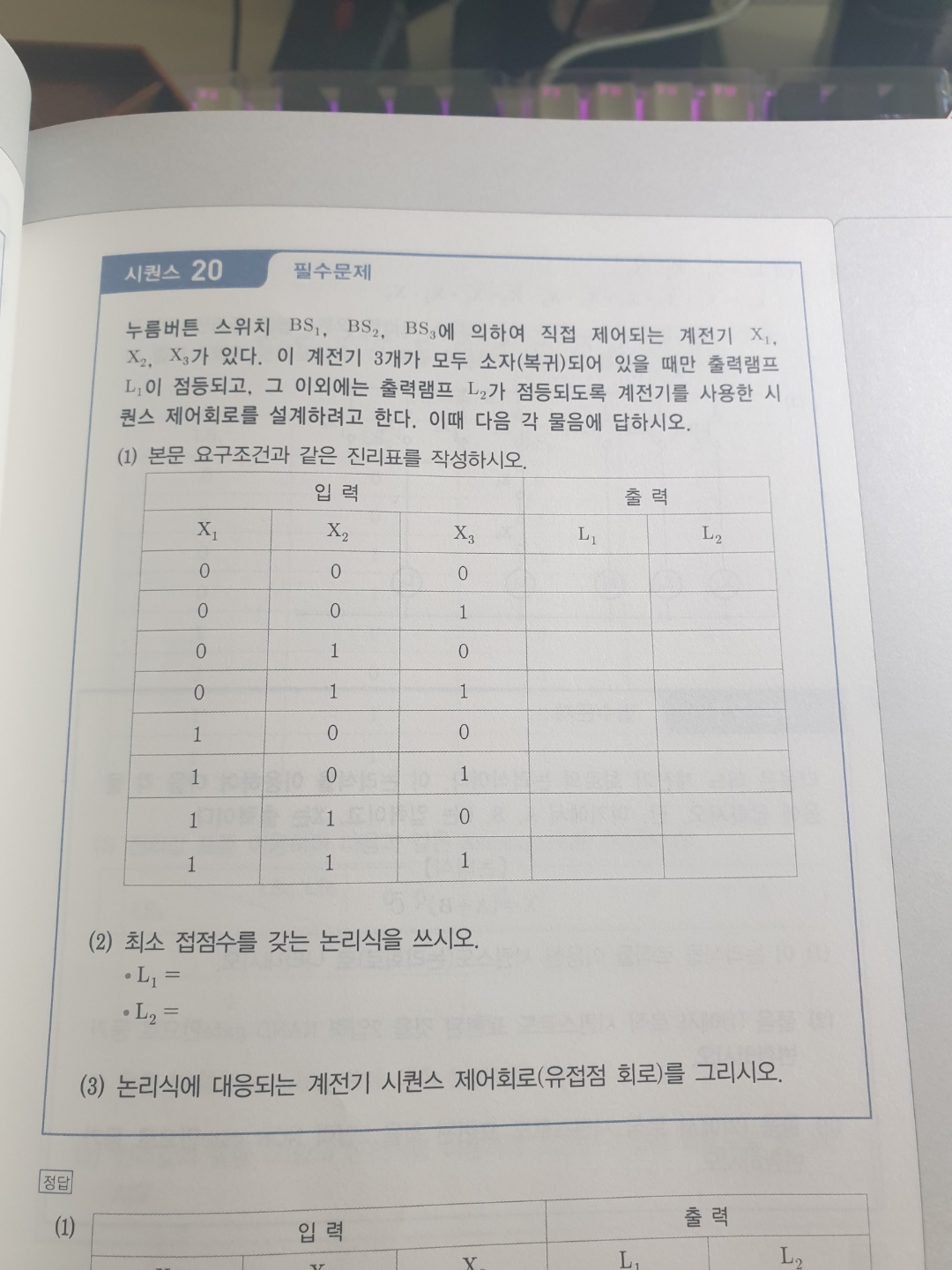

1. 위의 문제 같은 경우 L1이나, L2의 출력이 1 인곳을 논리식으로 작성해

주시면 되지만, 해당 문제는 논리식 간소화를 통해 만들기에 엄청 어려운 문제

이므로, 시퀀스의 하나 이상이 동작시 출력이 발생하는 경우를 생각해내어

OR회로라는 것을 찾아내는 문제입니다.

혹여나 풀이법이 궁금하실 수도 있기에 올려드리지만, 수험생 입장에서

정석풀이를 사용하는 것은 매우 힘든부분입니다.

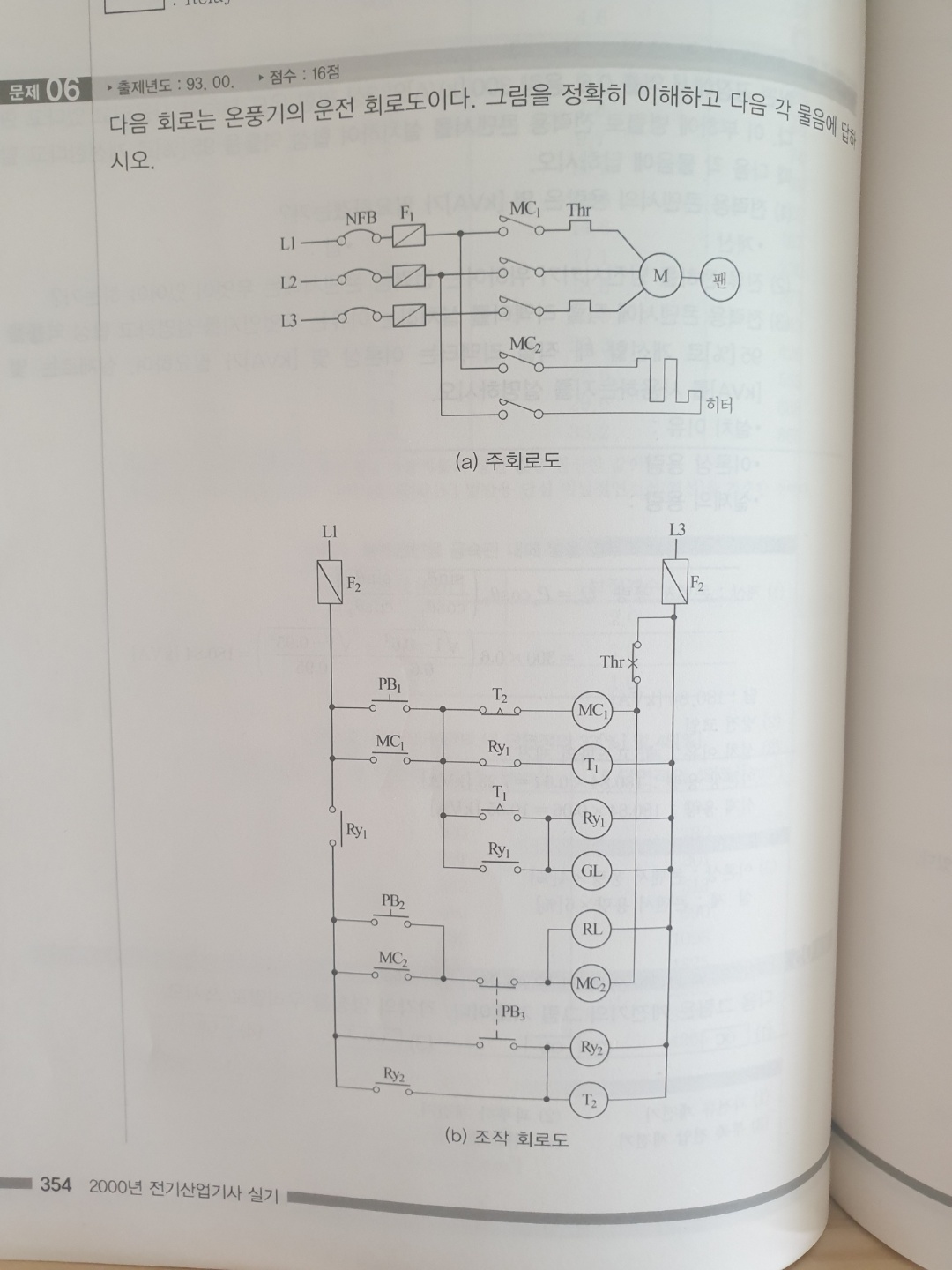

2. 아래의 도면의 경우 타임챠트를 만들자면, PB를 누르는 조건에 따라서

    여자되는 계전기, 타이머, 자기유지를 생각하시어 풀이하는 문제로,

    다른 도면들의 반복적인 해석을 바탕으로 전류의 흐름에 대해서 인지하신 후

    풀이하시는 것을 추천드리며, 회로의 동작해석을

    주요사항을 윚로 글로써 말씀드리겠습니다.

    PB1을 누르면, MC1과 T1이 여자되고, 이때 펜이 동작합니다.

    타이머의 설정시간후 T1-a 접점에 의해 RY1이 여자되며, GL램프는 점등합니

    다. 이 후 PB2를 누르면 MC2가 여자되고 RL이 점등되며, 히터가 동작합니다.

    히터의 동작중  PB3를 누르면 히터는 종료되고 T2가 여자되며, T2설정 시간후

    한시동작순시복귀 T2-b접점에 의해 회로가 정지됩니다.

시퀀스를 잘이해하기 위해서는 다양한 문제를 풀이하실 때 해석시 도면자체를

답안을 보시면서 여러번 그려보시는 것이 정말 좋은 학습방법이십니다.

어느정도 실력이 오른 상태에서도 계속적으로 도면을 직접손으로 그려주시는

연습과 회로 해석 동작설명을 쓰는 연습을 해주시는 것을 추천드립니다.

언제든 문제를 풀이하시던 도중에 막히시는 부분에 대해서 사진을 찍어서

올려주시면 막히는 부분을 해결할 수 있도록 도와드리겠습니다.

화이팅하세요!

감사합니다.
