안녕하세요? 수험생. 질문에 답변드립니다.

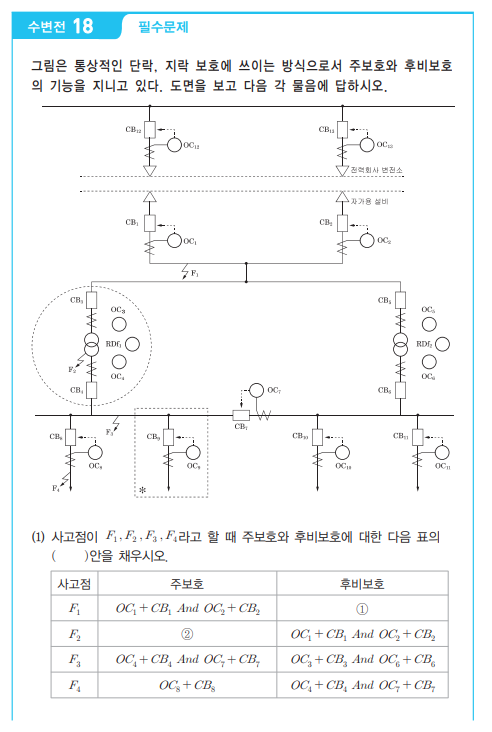

고장이 발생했을 때 고장전류가 전원측에서 고장점으로 흐른다고 생각해 주세요. 그럼 고장전류가 부하에 흐르기전에 위에서 차단을 한다고 생각해 주시면 됩니다. 그러니 질문해 주신 것처럼 아래에 있는 CB 부분들이 왜 동작하지 않는지 이해가 되시겠죠?

그리고 검출부라는 것은 고장전류를 검출하는 부분을 말합니다. CT에서 1차측 전류를 검출하여(전류를 다운시킨후) 계전기 파트로 보내줍니다. 하여 CT가 있는 부분을 검출부라고 하는 것이지요. 그리고 계전기는 TAP값이 있지요? 예를들어 OCR 같은 경우 TAP전류 이상의 전류가 흐른단고 판단되어 질 경우 트립코일에 전류를 흘려 보냅니다. 차단기를 동작시키느냐 마느냐는 OCR이 판단을 합니다. 그래서 판단부라 합니다.

수험생님의 건승을 기원합니다
