제목	비율차동계전기 감극성 연결 문제
질문유형	온라인강의 > ②전기기사실기 문제풀이(기출+블랙박스) > 이승원
글쓴이	윤*대	등록일	2022.08.16	답변상태	답변완료
교수님 안녕하세요. 코로나에 걸리셨다고 들었습니다. 쾌차하셨기를 바랍니다. 질문드릴 사항은 비율차동계전기의 접속에서 감극성에 관한 것입니다. 교재의 답지에 보면 감극성을 고려할 때 서로 반대 방향으로 차동계전기에 들어가고 있는데... 같은 방향으로 들어가야 서로 상쇄되어 동작코일이 작동하지 않게 되는 것이아닌가 해서요? 학습관리자 ｜(2022.08.19 14:27) 안녕하세요~~ 회원님^^ 염려 덕분에 아무 증상없이 회복하였습니다. 감사 드립니다~ 답안 회로의 경우 변압기 2차측 CT 결선이 잘 못 되었습니다. 변압기 2차측 CT와 차동계전기를 접속할 때 인출선을 변압기와 변류기 사이에서 연결하지 마시고 변류기를 부하측 단자에서 인출하여 접속해 주시기 바랍니다~ 비율차동계전기의 결선을 잘 못 그려놓은 책들이 많이 있는 듯 합니다~ 수정하여 결선하시면 좋겠습니다~

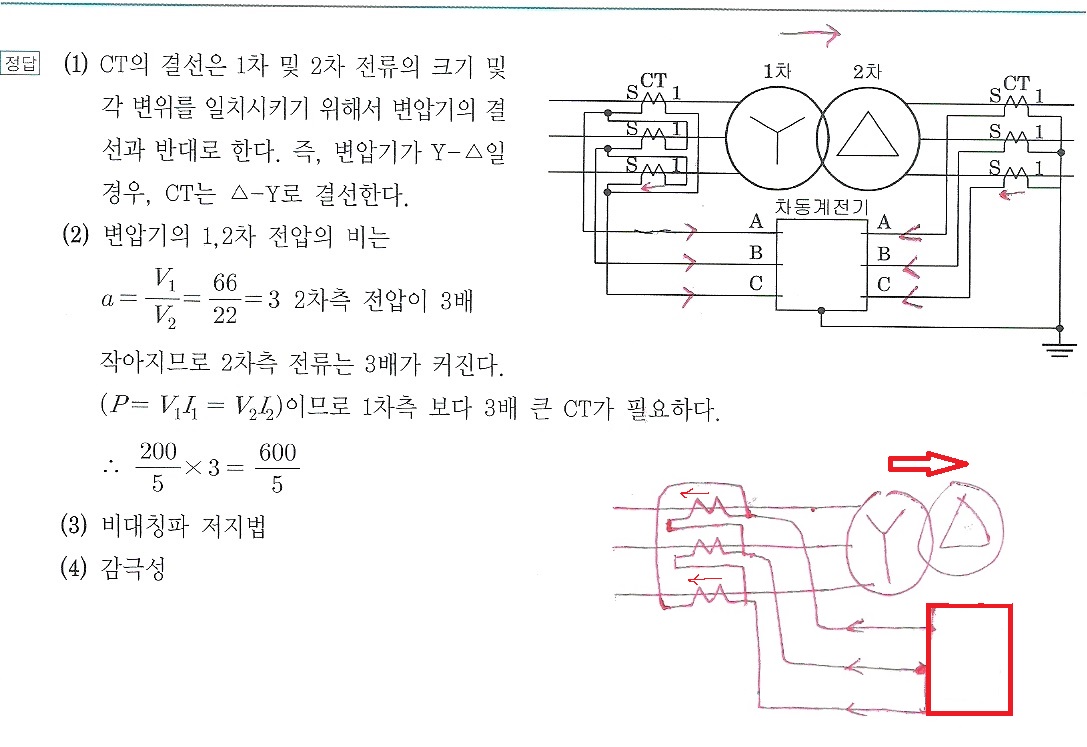

첨부파일	비율차동계전기.jpg
