제목	전기기사 시퀀스 파트 재질문 드립니다.
질문유형	온라인강의 > ①전기(산업)기사실기 정규이론 종합반 > 윤홍준
글쓴이	이*형	등록일	2022.08.30	답변상태	답변완료

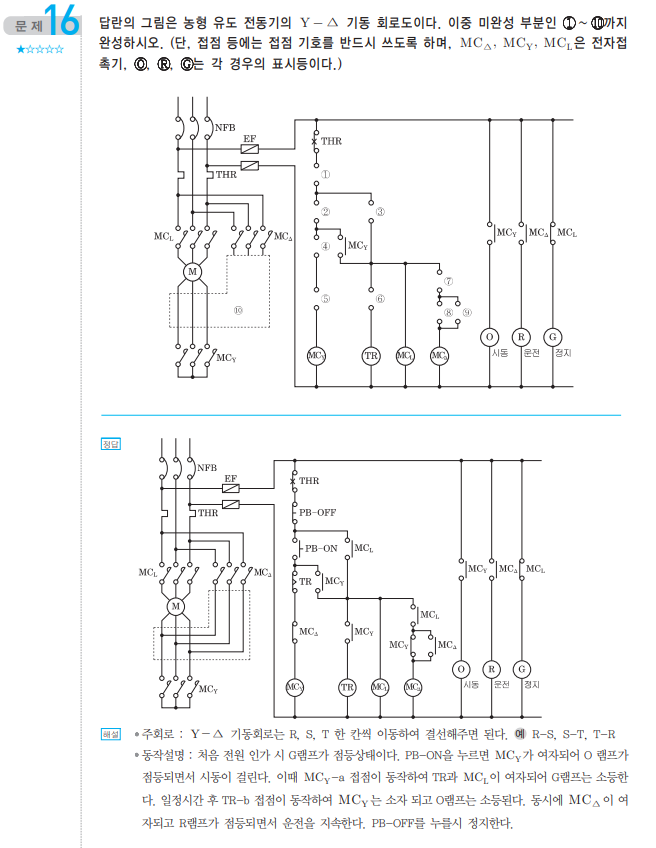

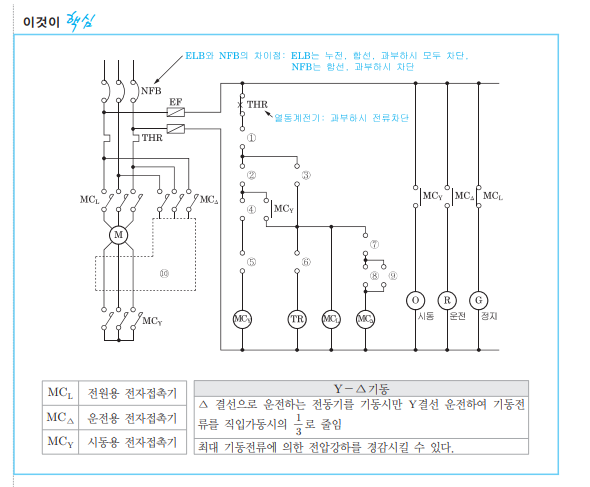

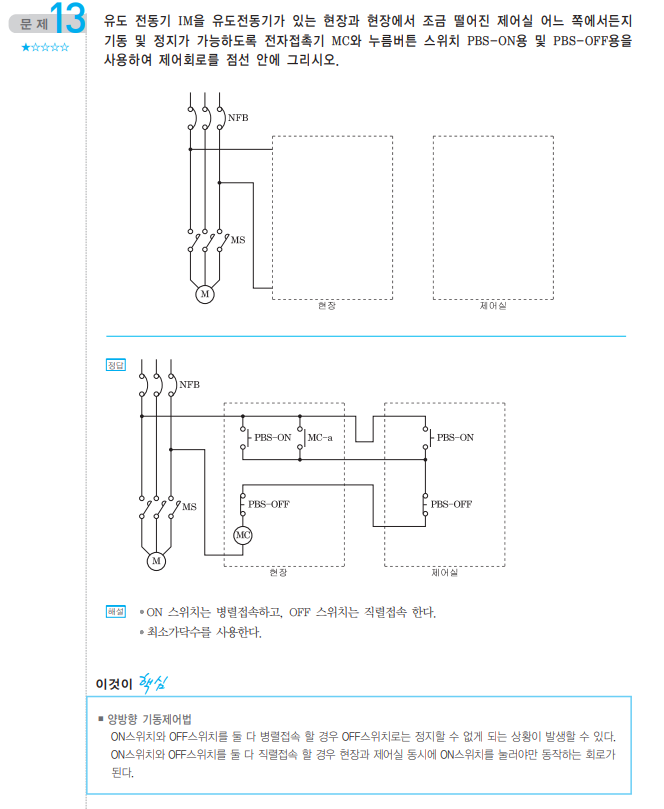

전기기사 실기교재 시퀀스파트 385페이지 , 389페이지 출제예상문제 13번이랑 16번문제인데요 강의중에 그리신 회로와 교재 정답란에 나와있는 회로가 달라 이해가 어려워 확인 부탁드리겠습니다 제 생각에는 맞는것 같은데 다시한번 설명 부탁드려요,,,,, 감사합니다. 학습관리자 ｜(2022.08.30 11:05) 안녕하세요? 답변드리겠습니다. 위의 그림의 경우 전선의 길이차이이기 때문에 문제되지 않습니다. 잘그려주셨습니다.^^ 아래 그림의 경우 타이머의 접점이 a와 b를 공통부분을 떨어뜨렸기 때문에 오답처리 되실 수 있습니다. 타이머 접점을 a,b 모두 사용시 동일 선상에 그려주셔야한다는 점 꼭 유의해주시길 바랍니다.^^ 감사합니다.
첨부파일	4642304b02b208279a090e31fd7206fc.jpg 36b4bd3d3f28af020bb23b42bc121f7c.png f665fc24027e35b850f10706c623916f.png 449be1611e1b3a88895d883aecde8833.png d10e04de8247f9b1c9e4604c3579bb05.jpg
