제목	유접점 회로의 분기점및 병렬회로(점)
질문유형	온라인강의 > ①전기(산업)기사실기 정규이론 종합반 > 윤홍준
글쓴이	이*호	등록일	2022.10.09	답변상태	답변완료

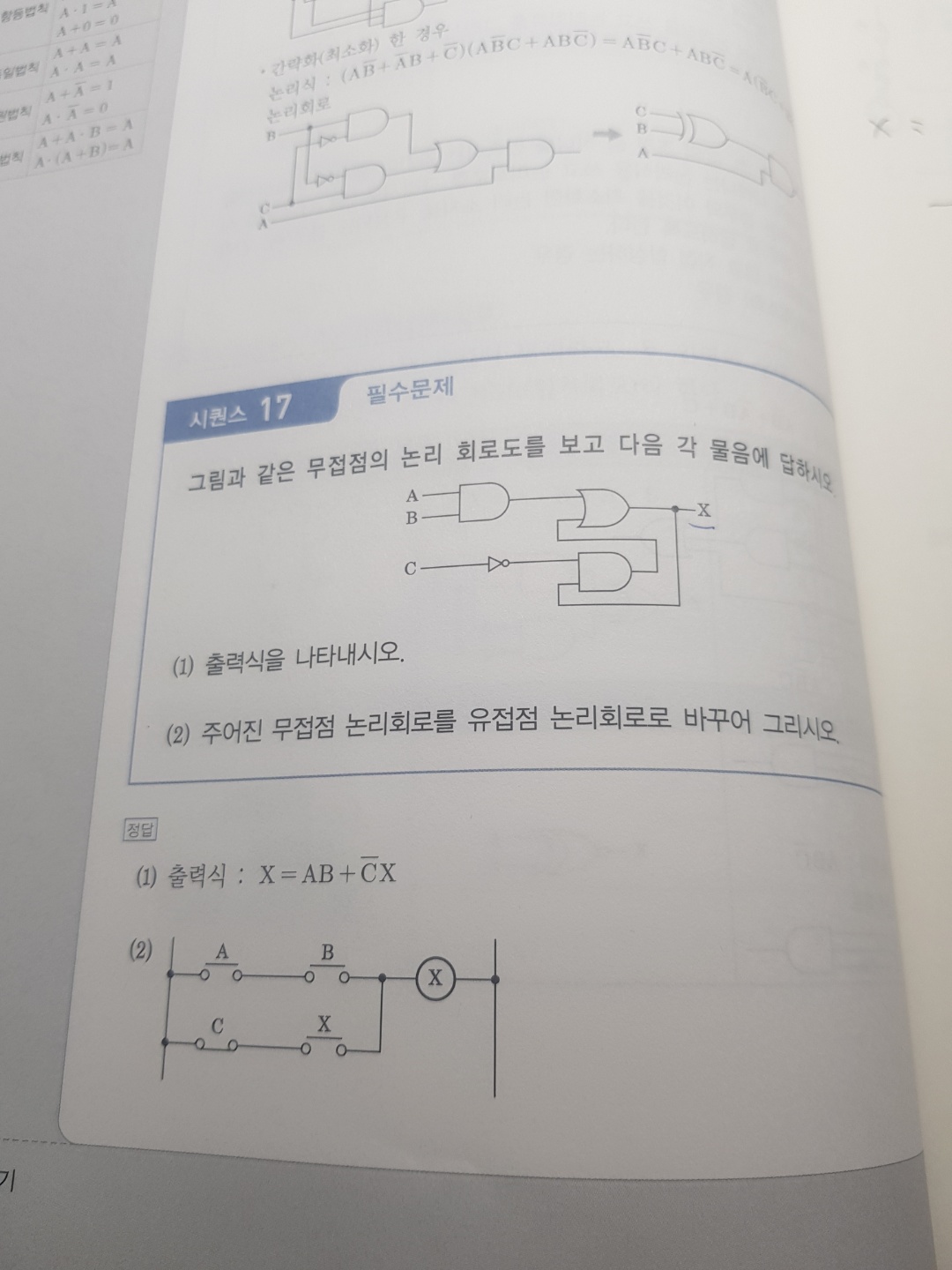

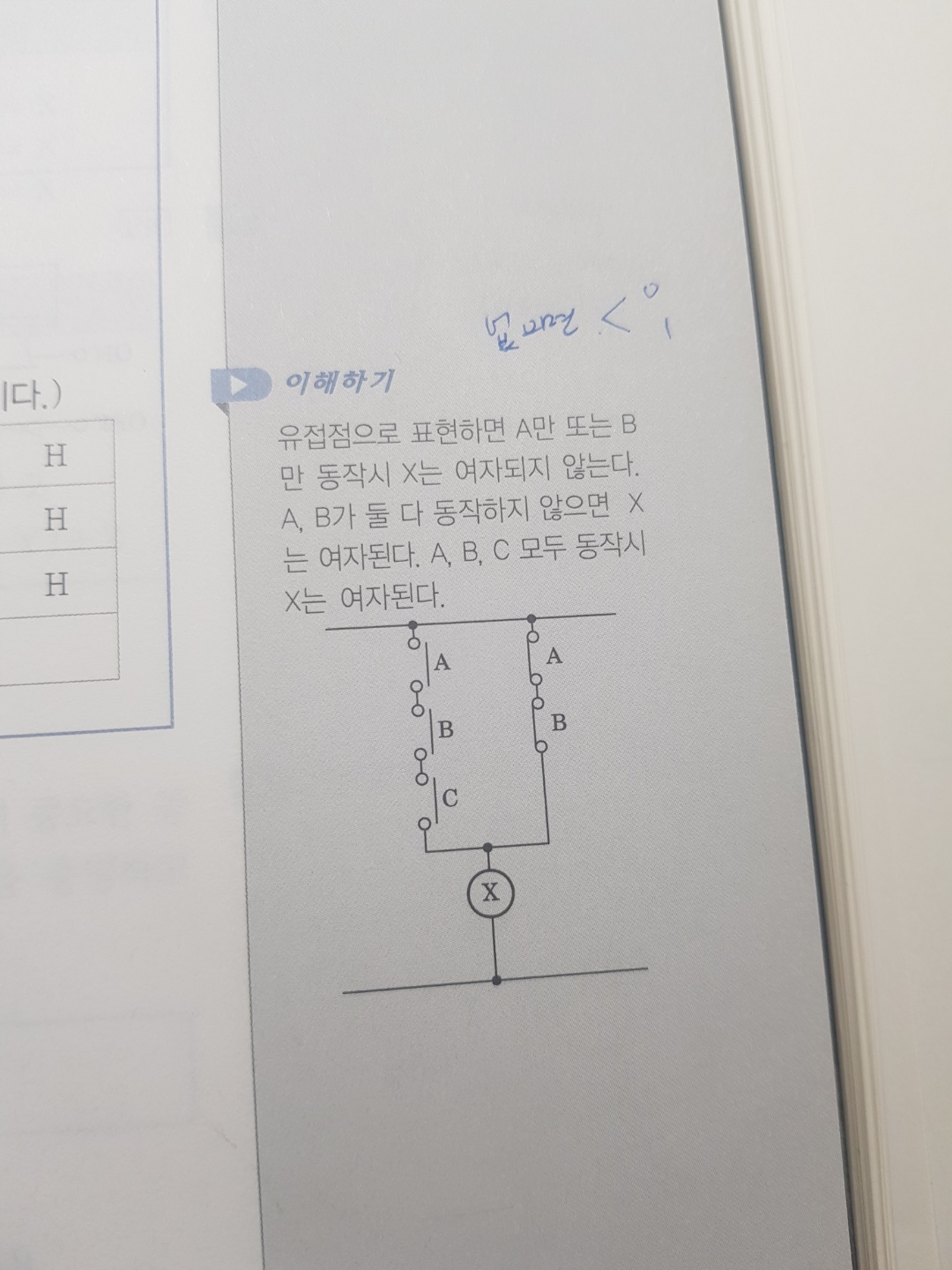

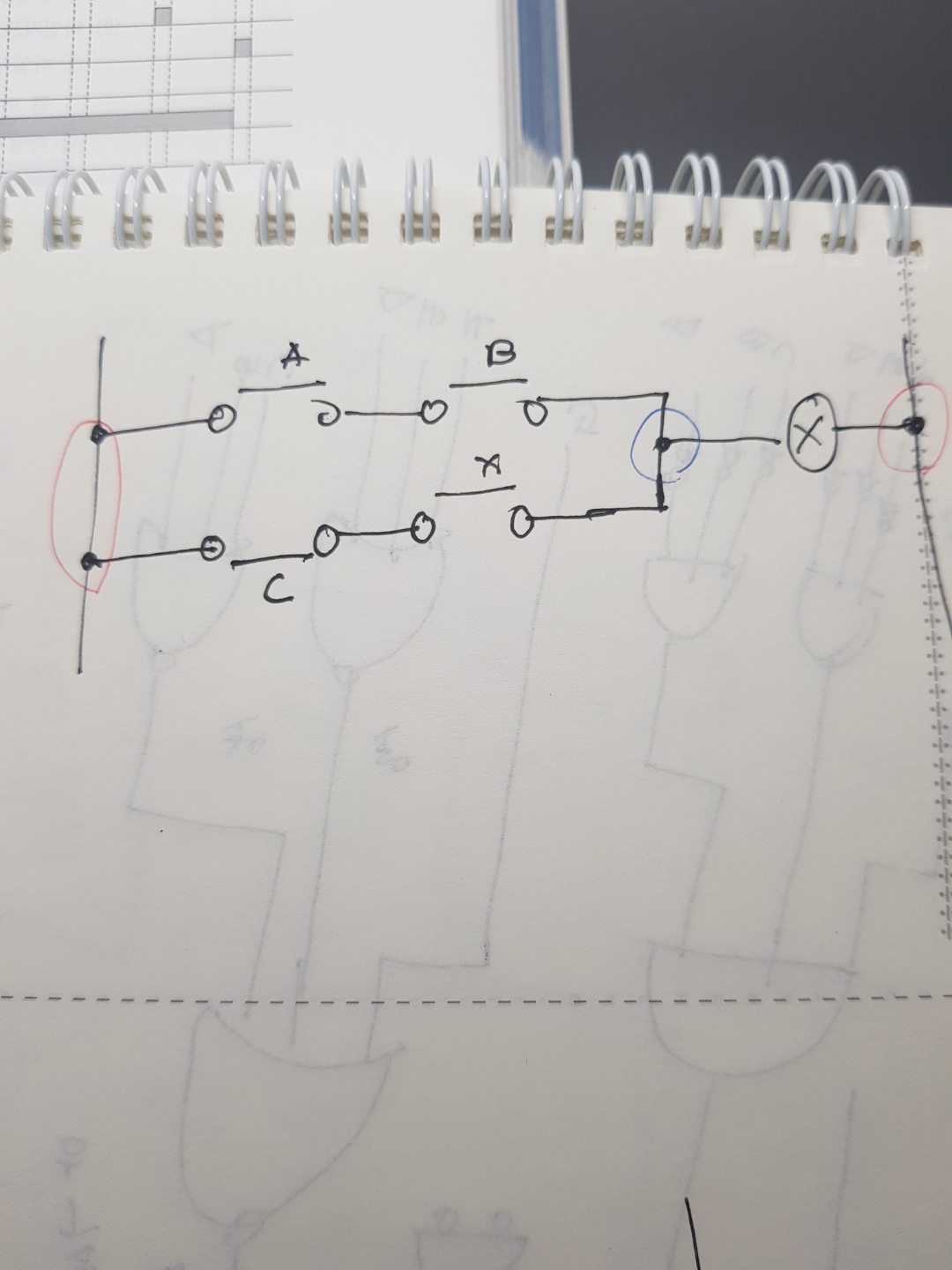

저기서 빨간색은 분기점이고 파란색은 병렬회로의점입니다 이건교재의그림 릴레이측 병렬회로결선할떄 점 처음 사진에서 파란색부분 이거는 릴레이(출력) 기준으로 병렬로 결선하시는데 가운데로 점을 뺀거고 정리하자면 1.분기점은 무조건 표시를 해야하는지 감점이나 오답으로 처리되는지 2.릴레이를 기준으로 병렬로 점을표시할떄 두개의 위치가 다맞는건지 알고싶습니다 그리고 실수로 병렬결선할떄 점 생략해도 감점이나 오답으로 처리되나요? 학습관리자 ｜(2022.10.10 09:04) 안녕하세요? 답변드리겠습니다. 최근 2022년 부터는 문제에서 조건으로 분기되는 부분은 무조건 점을 찍으라는 표현이 주어졌습니다. 따라서 앞으로는 도면 작성시 분기되는 부분은 무조건 점을 찍는 습관을 가지시는게 좋습니다. 조건으로 주어졌을 때 안찍는다면 조건 누락으로 감점 또는 오답처리 되실 수 있습니다. 유의해주시길 바라겠습니다. 감사합니다.
첨부파일	[1]유접점 분기점 및 병렬 위치.jpg 유접점 분기점 병렬묶을떄.jpg [1]유접점 병렬.jpg
