안녕하세요? 답변드리겠습니다.

해당 문제의 풀이법은 두가지 입니다.

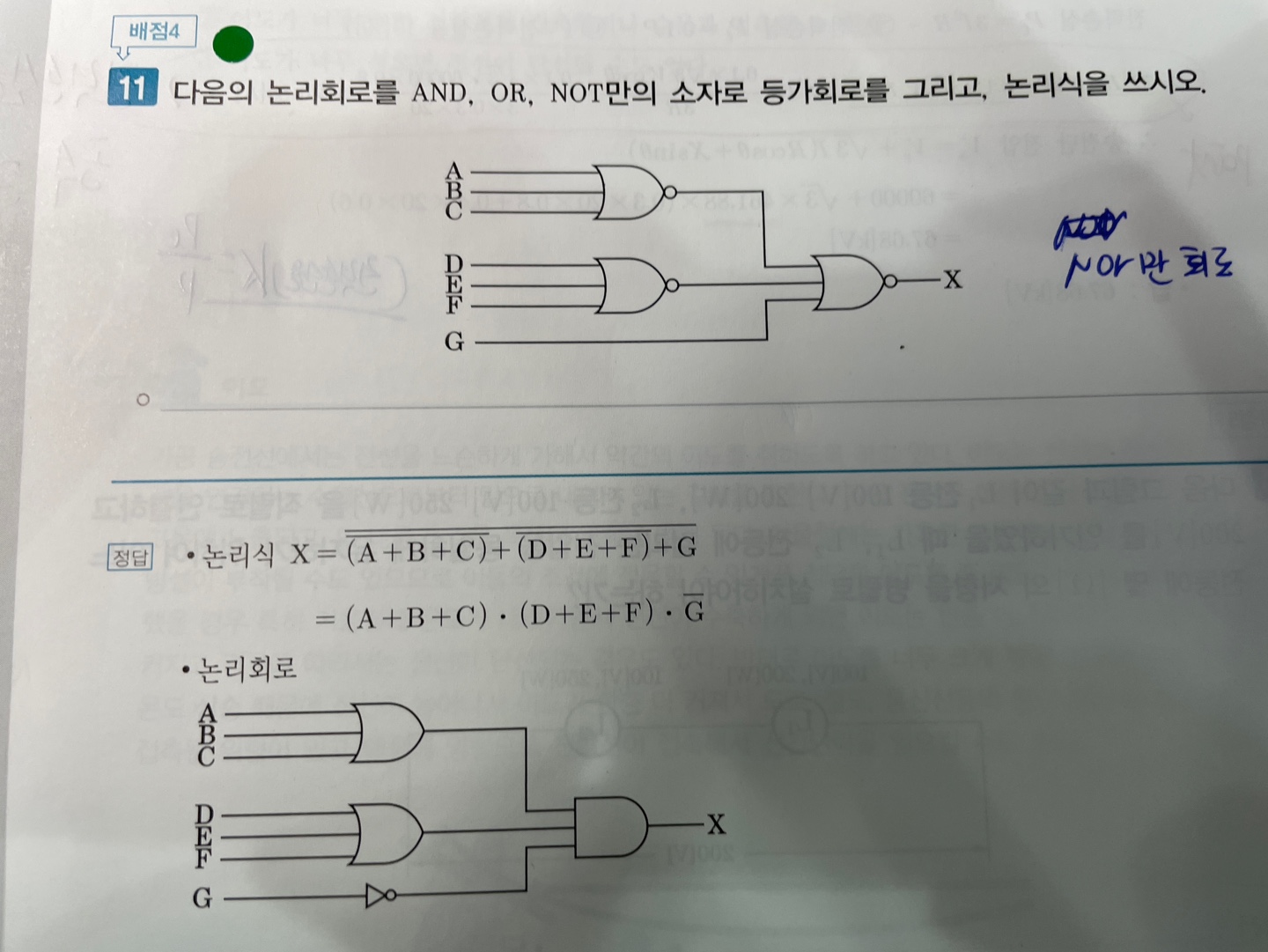

1. 논리기호를 변형하여 그림으로 바꾸는 법

2. 논리식의 드모르간을 이용하여 바꾸는 법

1의 경우시 문제에서 주어진 조건이 NOR의 사용이 불가한 조건이므로,

AND 또는 OR로 변경해야 하는데, 이때 논리기호 변경시 항상 최종

출력단의 부분을 변경해야 두번 변경하지 않아도 됩니다.

따라서 NOR의 OR형을 AND로 변경시 앞뒤로 부정이 붙기 때문에

그 부정들이 입력단의 NOR와 만나서 OR로 변경되는 것입니다.

2번의 방식으로 한다면, 해당식을 부정의 부정을 이용하여 드모르간을

사용하면, 최종 식의 모형에서 마지막 부분이 곱셈이기 때문에 AND형이

나오게됩니다.

감사합니다.
