제목
실기 기출 2020년 3회 15번 질문있습니다.
질문유형 온라인강의 > 전기공사(산업)기사실기 정규이론 종합반 > 김경일
글쓴이 민*기 등록일 2023.04.19 답변상태 답변완료
  • 안녕하세요. 교수님 수업 잘 듣고 있습니다. 다름이 아니라, 15번에 2가지 질문이 있어서 글을 씁니다. 질문은 다음과 같습니다.

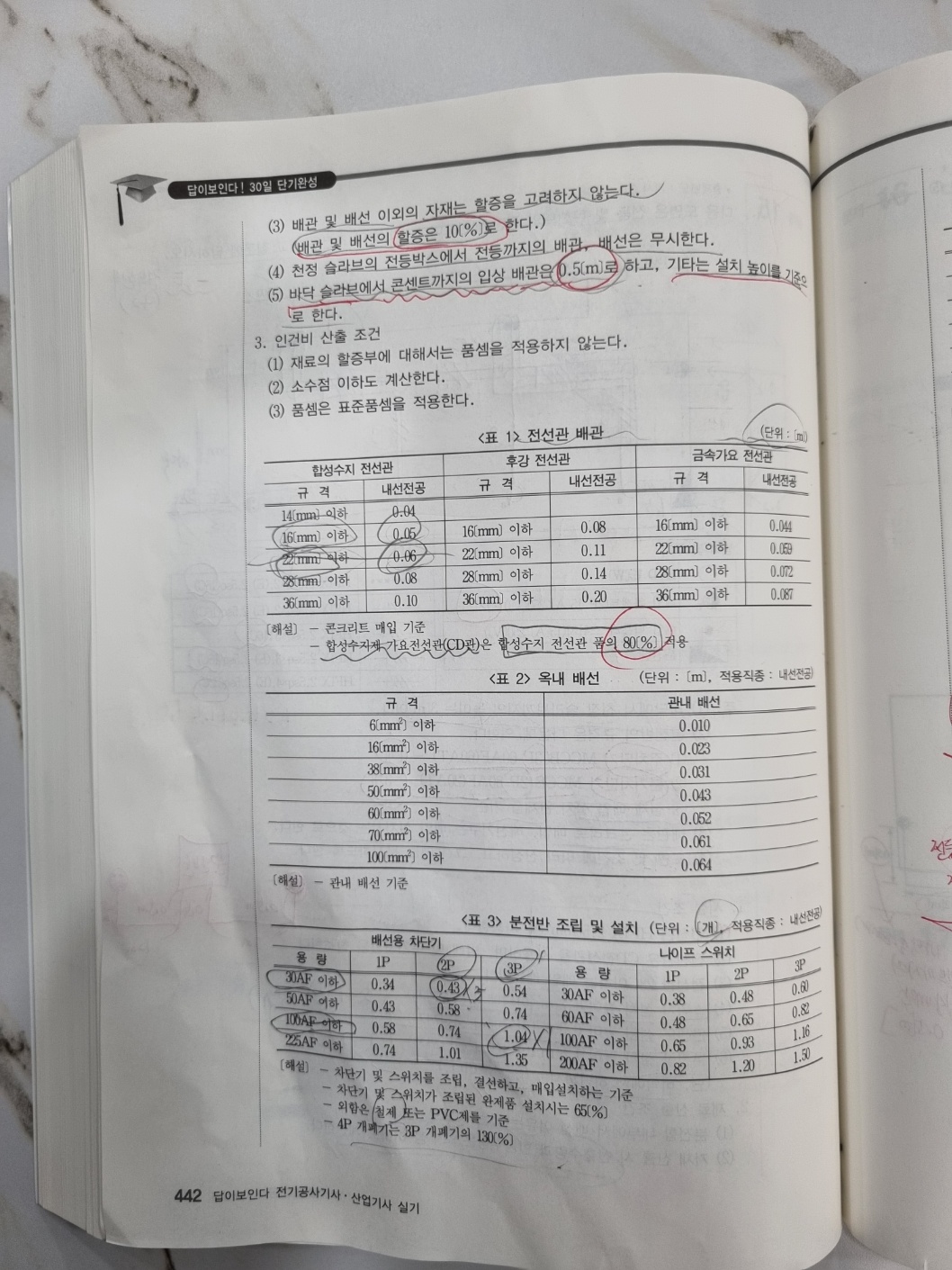

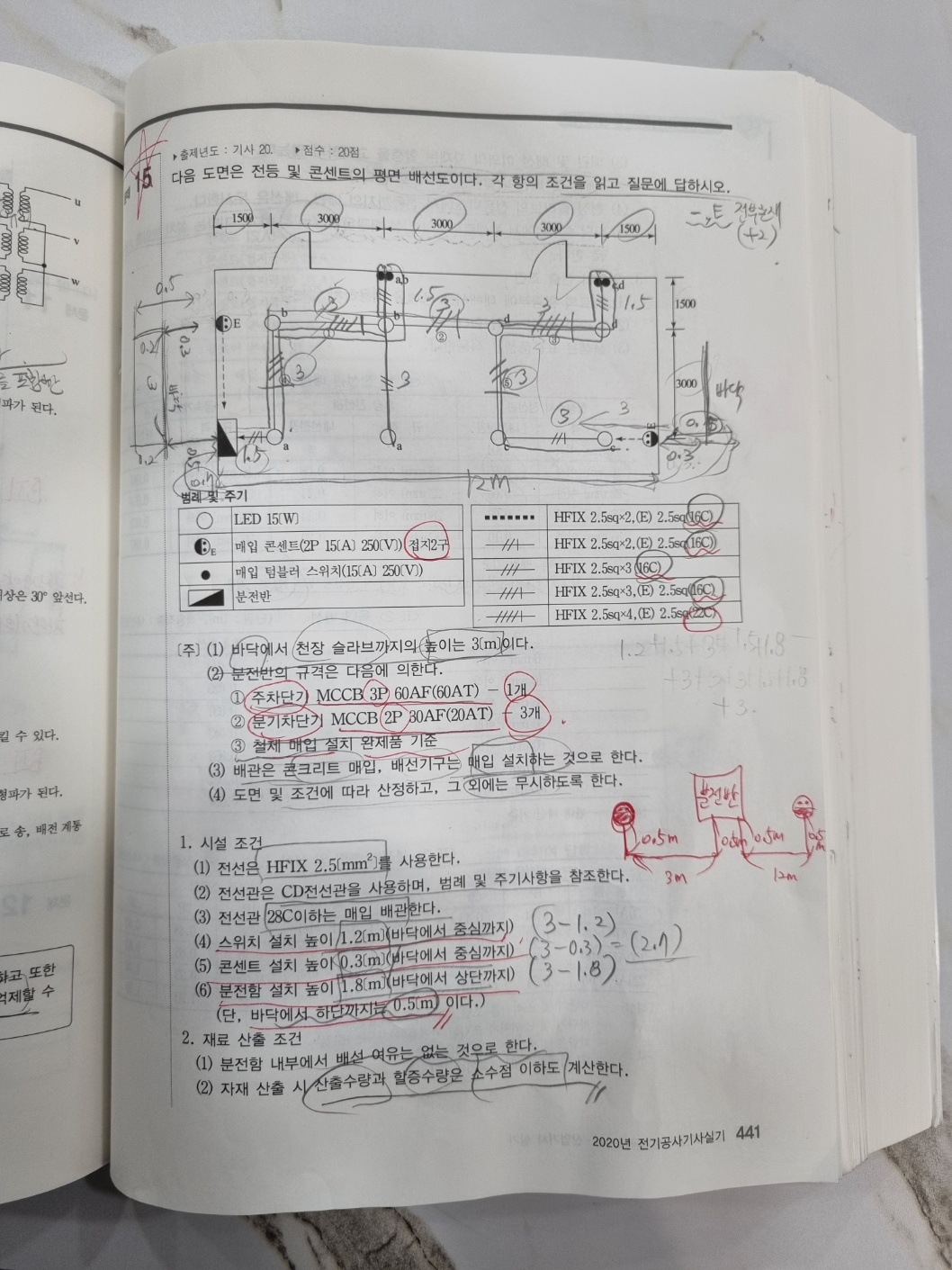

    1. 재료 산출 조건 중에 '바닥 슬라브에서 콘센트까지의 입상 배관은 0.5m로 하고, 기타는 설치 높이를 기준으로 한다.'라고 되어 있는데요, 그러면 분전반에서 바닥 슬라브까지의 길이는 0.7m가 아니라 0.5m여야 하지 않나요?

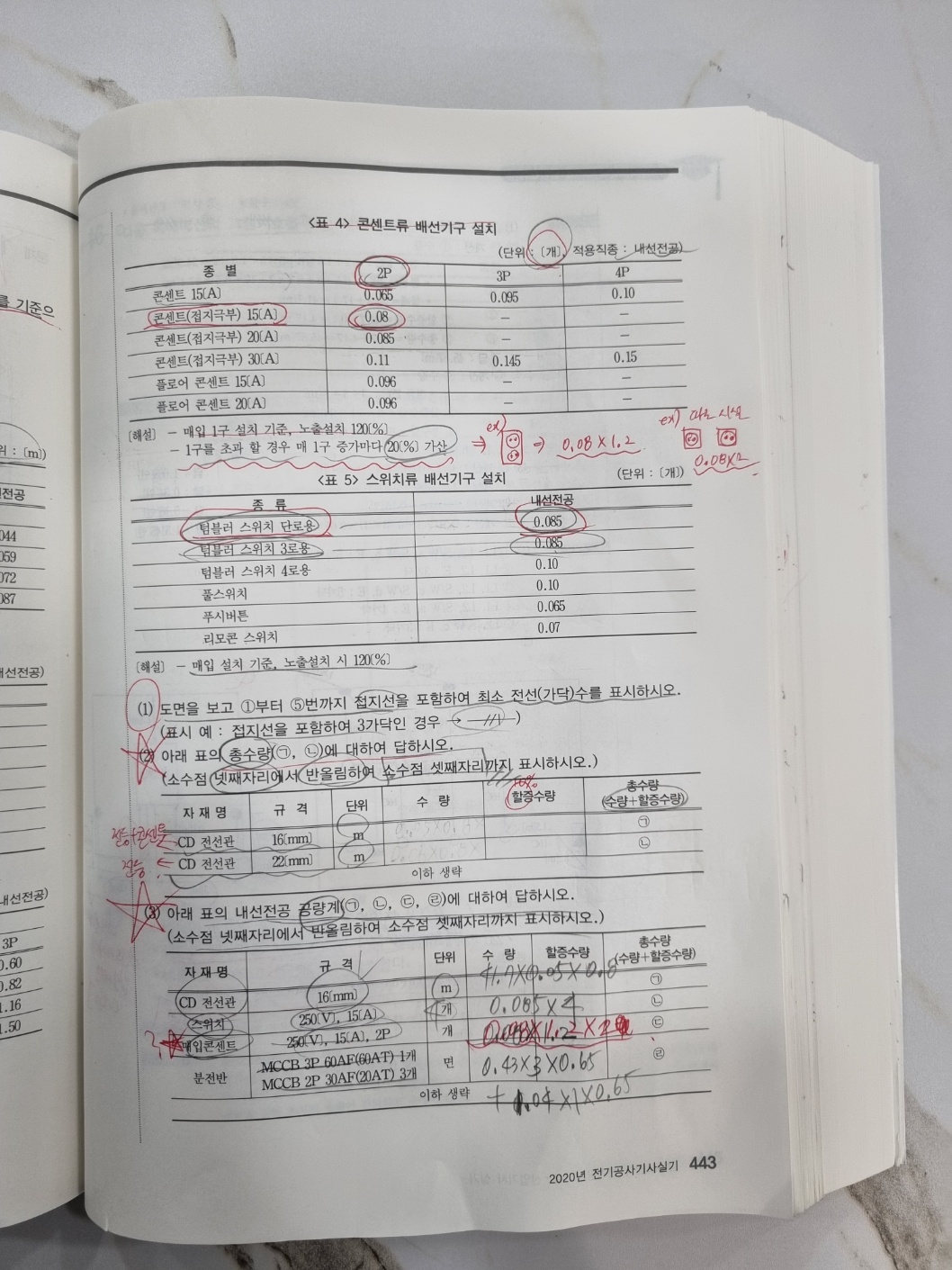

    2. 범례 및 주기에서 매입 콘센트는 접지 2구라고 적혀 있는데요, 그러면 표4의 해설에 의해 (3)번의 계산식은 2x0.08이 아니라 2x0.08x(1+0.2)가 되어야 하지 않나요?



  • 김경일 |(2023.04.24 10:11)

    아주 놀랍습니다 ㅎ

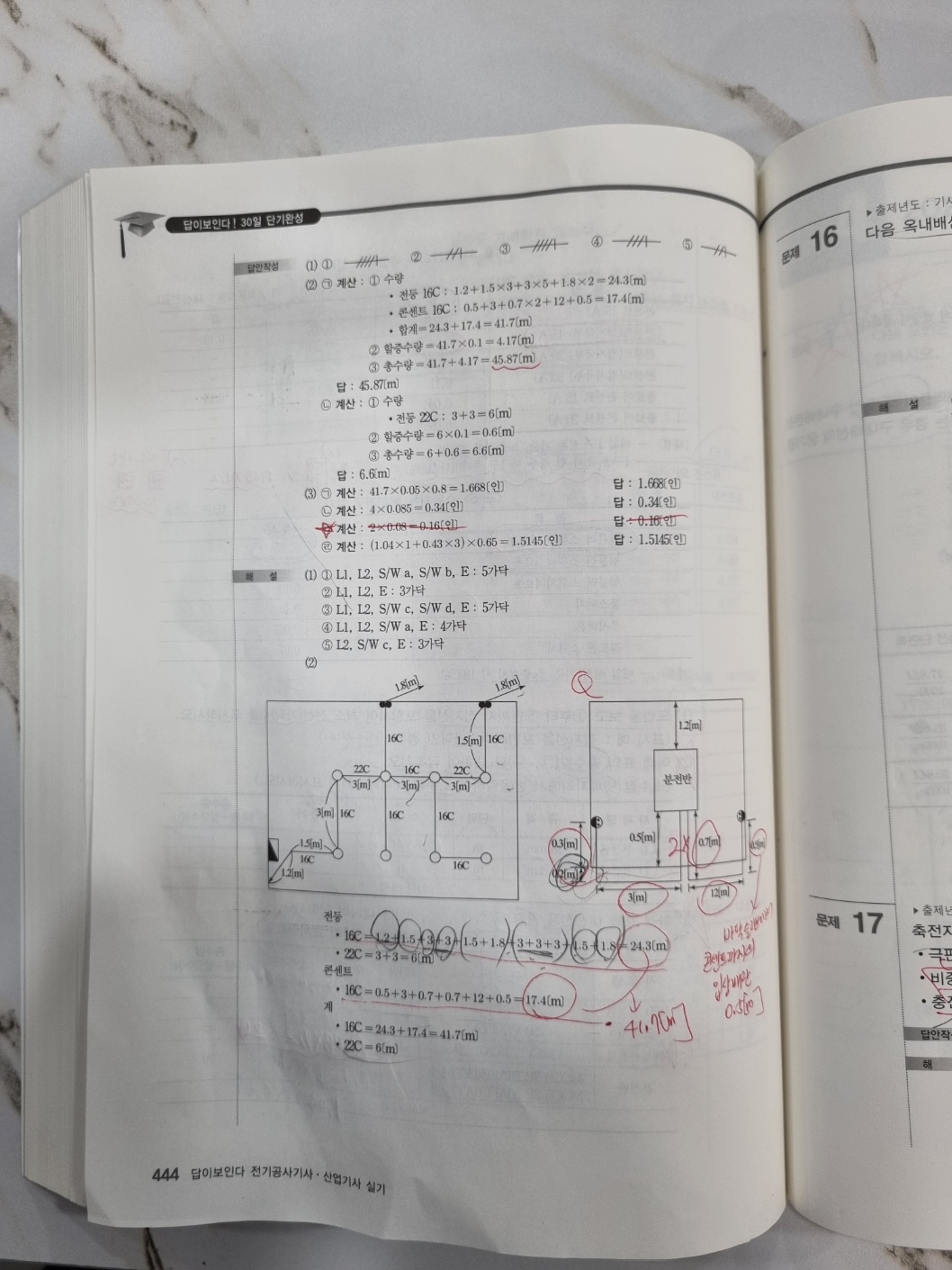

    첫번째 질문은 그림에서 보듯 그냔 바닥은 50 cm이지만 그아래 20cm에서 올라오는 것이라 70cm가 맞습니다.

    이런문제 흔하지 않습니다

    두번재는 2구라서 감안을 하는것이 아주 좋습니다

    답이 틀린듯
