안녕하세요~~ 회원님^^ 이승원 강사입니다~

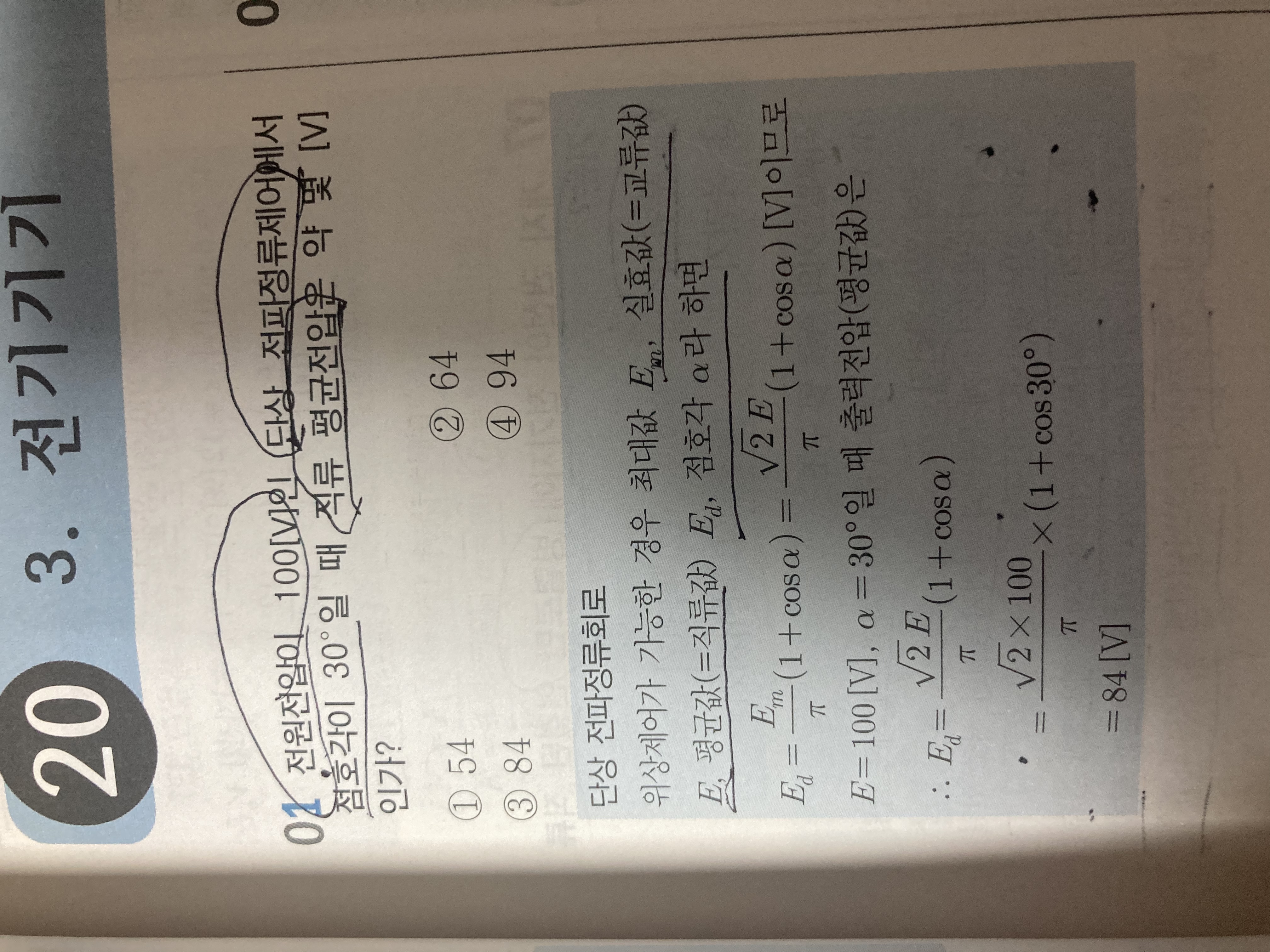

사이리스터를 이용한 단상전파정류 또는 브리지 전파정류회로의 직류전압을 구할 때 점호각에 의한 직류전압의 평균치는 두가지로 해석할 수 있습니다.

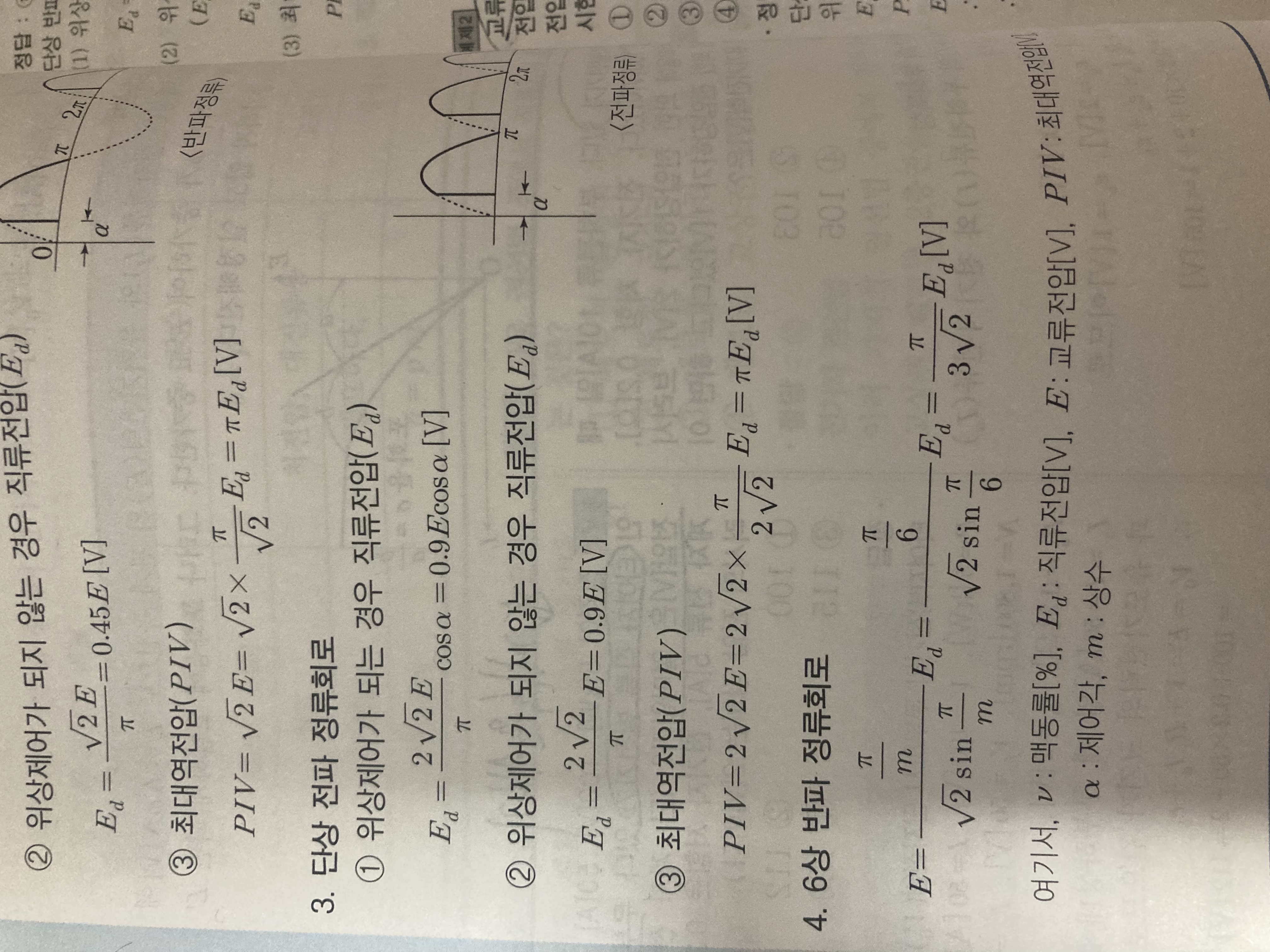

먼저 한가지는 R만 있는 순저항 부하일 때 또는 RL회로에서 정상상태(L=0)일 때의 직류전압은 Ed=0.9E(1+cosα) 로 계산하지만

다른 한가지는 RL 회로에서 인덕턴스가 상당히 큰 값일 때 전류가 연속적인 경우의 직류전압은 Ed=0.9Ecosα 로 계산합니다.

따라서 사이리스터에 의한 직류전압을 구할 때에는 문제에서 주어진 조건을 잘 이해하시고 답을 구하셔야 합니다.

문제에서 아무런 조건이 주어지지 않는 경우가 있긴 하죠.. 그 때에는 두가지 모두 계산하셔서 그 중 한가지를 답으로 선택하시면 됩니다~

열공하세요^^
