제목
2전력계법 질문드립니다.
질문유형 온라인강의 > 전기기사실기 완전학습 프로그램(이론+20개년+블랙박스+마인드맵) > 김대호
글쓴이 등록일 2024.07.18 답변상태 답변완료
  •

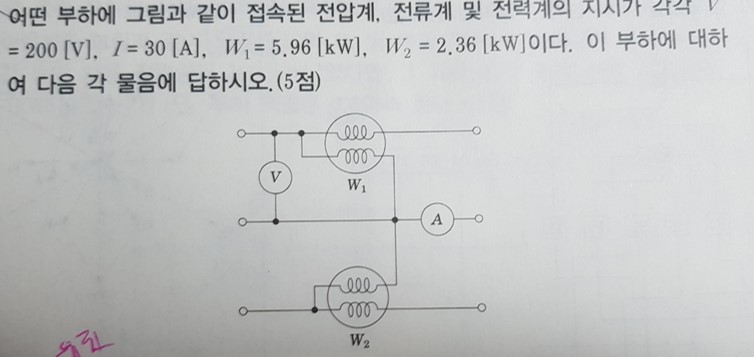

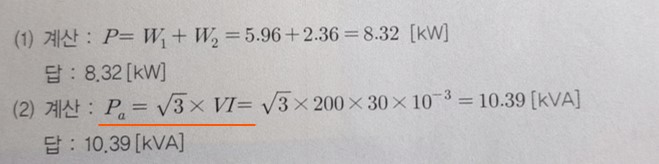

    질문1) 문제에서 2전력계 결선도와 전압계, 전류계를 제공했을 때 피상전력을 Pa=  3VI 공식을 이용합니다.

    그런데 이 공식 말고 2전력계법 공식인 Pa=2 W1^2 + W2^2-W1W2 로 풀면 안되는 건가요?

    타 출판사 사이트 설명에서는 문제에서 '2전력계법에 의하여 측정', '2전력계법으로 풀어라.' 라고 적혀 있는 문제에서만 피상전력을 구할 때 '2전력계법 공식'을 사용 해서 피상전력을 구해야 하고, 만약  2전력계법에 의하여 측정이라고 적혀 있는데 Pa=  3VI 로 구한다면 그건 오답이라고 말했습니다.

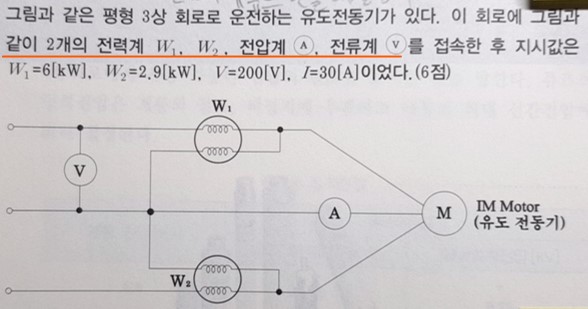

    또한 '2전력계법'이라는 단어가 없고, 단순히 2개의 전력계와 전압계 전류계를 사용한다고 적혀 있는 문제에서는 피상전력을 구할 때는 '2전력계법' 공식도 사용이 가능하고, ' Pa=  3VI'도 사용이 가능한 데, 되도록이면 전압계, 전류계 지시값이 더 정확하기 때문에 Pa=  3VI 를 사용해야 한다고 적혀 있었습니다.

    이 설명이 정확히 맞는 설명인가요?

    만약 결선도가 2전력계법 결선도일 때 문제에 2전력계법이라고 적혀 있든, 적혀 있지 않든 Pa=  3VI 이 아닌, Pa=2 W1^2 + W2^2-W1W2 로 피상전력을 구해도 정답으로 인정이 되는지 궁금하고, Pa=  3VI 공식은 정말 '2전력계법' 이라는 표현이 없을 때만 사용이 가능한지 궁금합니다.





    질문2) 만약에 2전력계법 공식을 사용할 때  Pa=2√ W1^2 + W2^2-W1W2 이 공식으로 풀지 않고,

    유효전력P=√W1^2+W2^2, 무효전력 Pr=√3(W1-W2) 을 이용해서 Pa=√(P^2+ Pr^2 ) 으로 풀어도 될까요?



    질문3) 2전력계법의 W는 무슨 기호인가요? 유효전력 기호는 P로 표현하는데 왜 2전력계법에서는 유효전력을 왜 W로 표현하는지 궁금합니다.



  • 김대호 |(2024.07.18 18:35)

    반갑습니다.

    1. 2전력계법에 의해 풀라고 하는 조건이 주어지지 않으면 전압과 전류로 구하면 됩니다.

    이유 : 원칙은 어느것으로 구하나 답이 같아아 합니다. 그러나, 문제의 조건을 임의로 변경하면서 답이 달라지므로 문제의 요구사항에 맞게 답하면 됩니다.



    2. 가능합니다.



    3. 전력량계의 전력을 의미 합니다.
