제목	전기설비설계 단선도 질문이요
질문유형	온라인강의 > [2024]전기기사 단기완성 종합반 > 김민혁
글쓴이	홍*을	등록일	2024.07.19	답변상태	답변완료

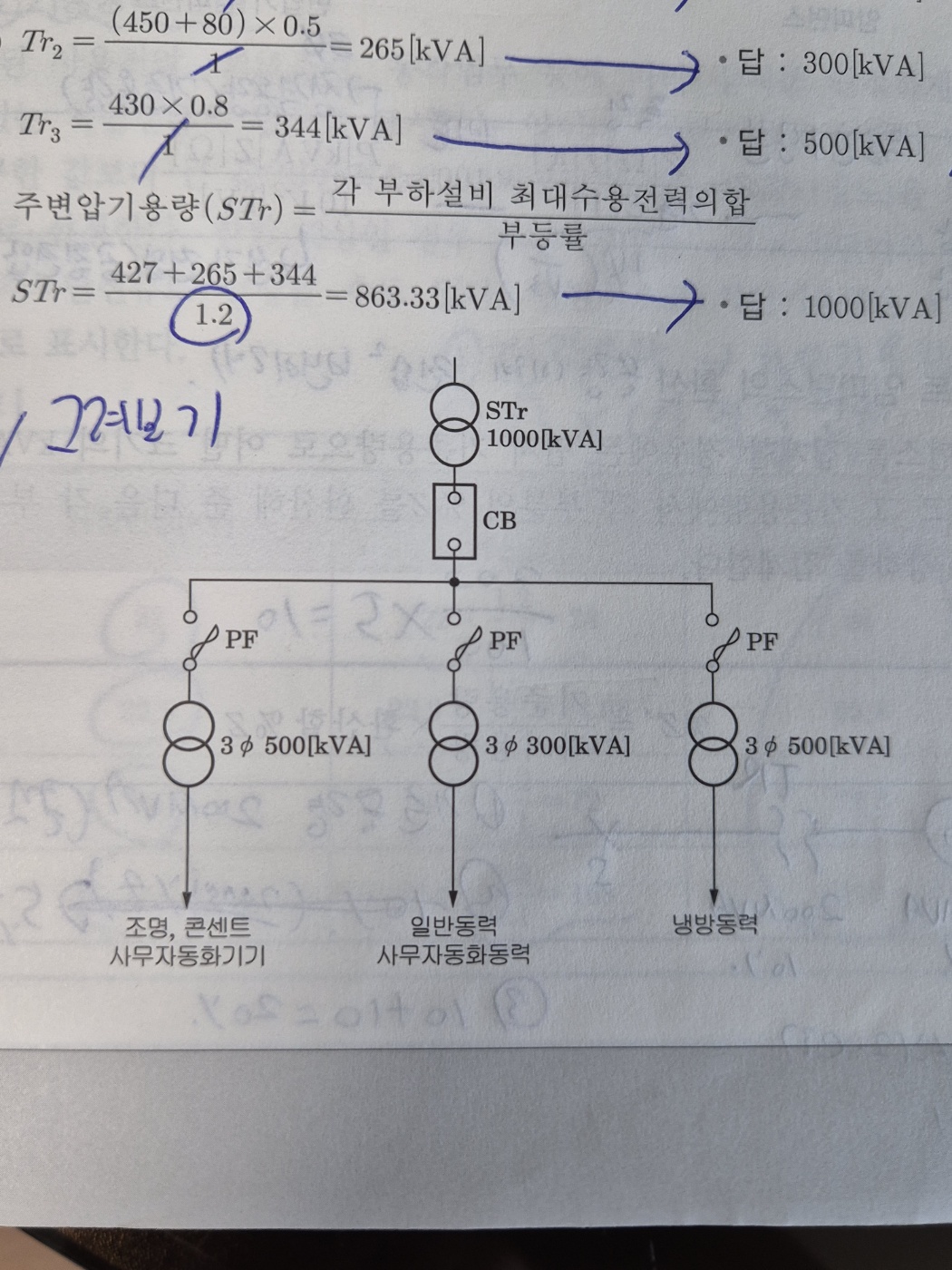

모든 변압기 단선도를 그릴때 꼭 필요한 요소가 그림에 나와있는것만 그리면 되나요? (차단기, 퓨즈, 변압기,부하) 아니면 문제 유형에 따라 더 추가해야하는 부분이 있나요? 학습관리자 ｜(2024.07.22 10:47) 수험생님 안녕하세요? 문제에서 별다른 언급이 없다면 그림에 나와있는 것들만 그려도 문제가 되지 않습니다. 다만 보통 문제에서 결선도를 그리라고 한다면 무엇무엇을 포함시켜서 그리라는 구체적인 조건이 나오므로 제시된 조건에 맞게 작성하시면 되겠습니다. 수험생님의 건승을 기원합니다.
첨부파일	[67]123.jpg
