제목
점멸기 답안 작성 질문드립니다.
질문유형 온라인강의 > 전기기사실기 완전학습 프로그램(이론+20개년+블랙박스+마인드맵) > 김대호
글쓴이 등록일 2024.08.19 답변상태 답변완료
  •

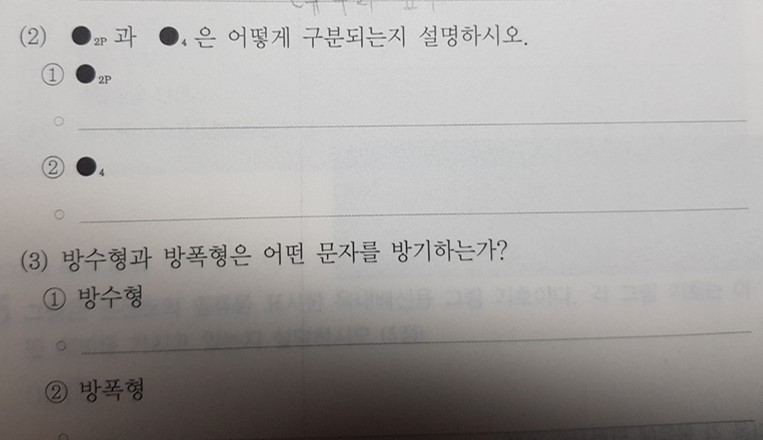

    질문1) 문제 (2)의 정답을 2극 스위치, 4로 스위치 대신에 '2극 점멸기', '4로 점멸기'도 정답이 될까요?



    질문2) 문제 (3)의 정답을 방수형: WP, 방폭형 EX가 아닌 'WP', 'EX' 문자만 기재해도 정답이 될까요?

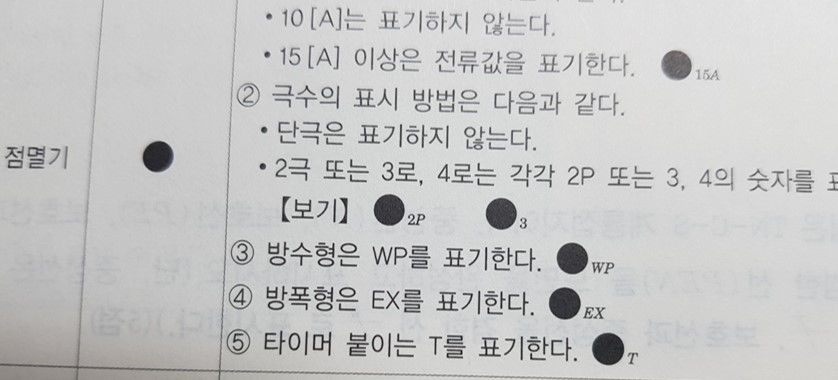

    질문3) 점멸기의 용량이 15A이상일 때만 전류치 방기한다고 했을 때, 3로 스위치 (점멸기) 용량 20A의 기호를 표현 하려면 저런 식으로 표현하는 게 맞나요?



    개념 설명란에 '전류값 용량 + 2극 or  3로, 4로 스위치가 함께 표기된 게 없어서 질문드립니다.

  • 김대호 |(2024.08.20 00:38)

    반갑습니다.

    1. 점멸기 가능합니다.

    2. 문제 내용이 적혀 있어 가능합니다.

    3. 스위치 심벌을 먼저 그리고 그다음 방기해야 합니다.

    다시 말해 방기한 20A는 나중에 적어야 합니다.
