안녕하십니까 교수님,

교수님의 친절한 설명 덕분에 전기기사 합격권에 가까워지고 있는 것 같습니다.

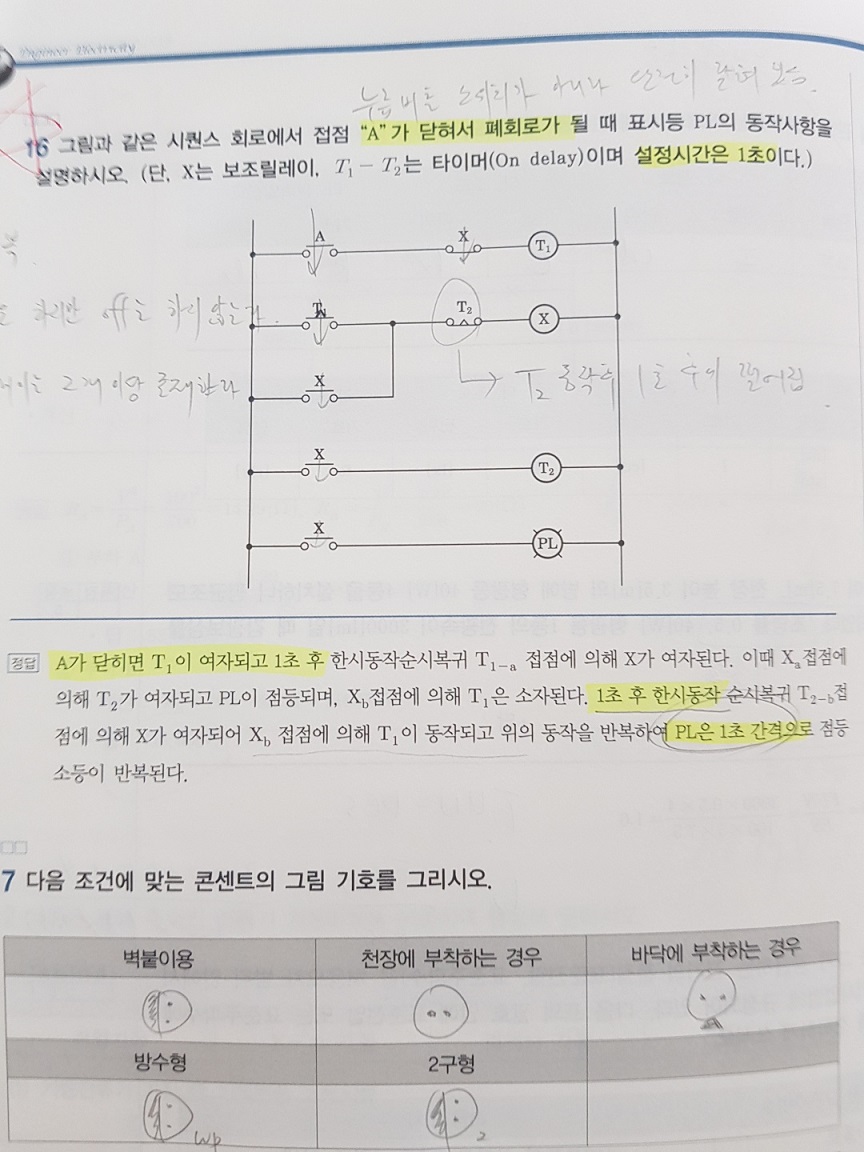

오늘 질문드리는 것은 2022년 전기산업기사 16번 문제입니다.

아래 그림에서 다음과 같이 해설을 작성해보았습니다.

제가 작성한 해설이 오류가 없는지 검토 부탁드립니다.

감사합니다.

"A가 닫히면, T1이 여자됩니다. On delay 가 1초 이므로 1초 후에 X가 여자되고

동시에 PL 램프가 점등됩니다. PL이 점등되고 T2에 의해 1초 후 X가 소자됩니다.

이때 동시에 PL이 소등됩니다. 그리고 다시 T1이 여자됩니다. 위의 동작과 마찬가지로

1초 후에 X가 여자되므로 1초 후 점등 및 1초 후 소등이 반복됩니다."
