직류 DC 전압강하와 왕복 길이에 대한 질문드립니다
질문유형 온라인강의 > 전기기사실기 완전학습 프로그램(이론+20개년+블랙박스+마인드맵) > 김대호
글쓴이 등록일 2024.10.08 답변상태 답변완료
  •

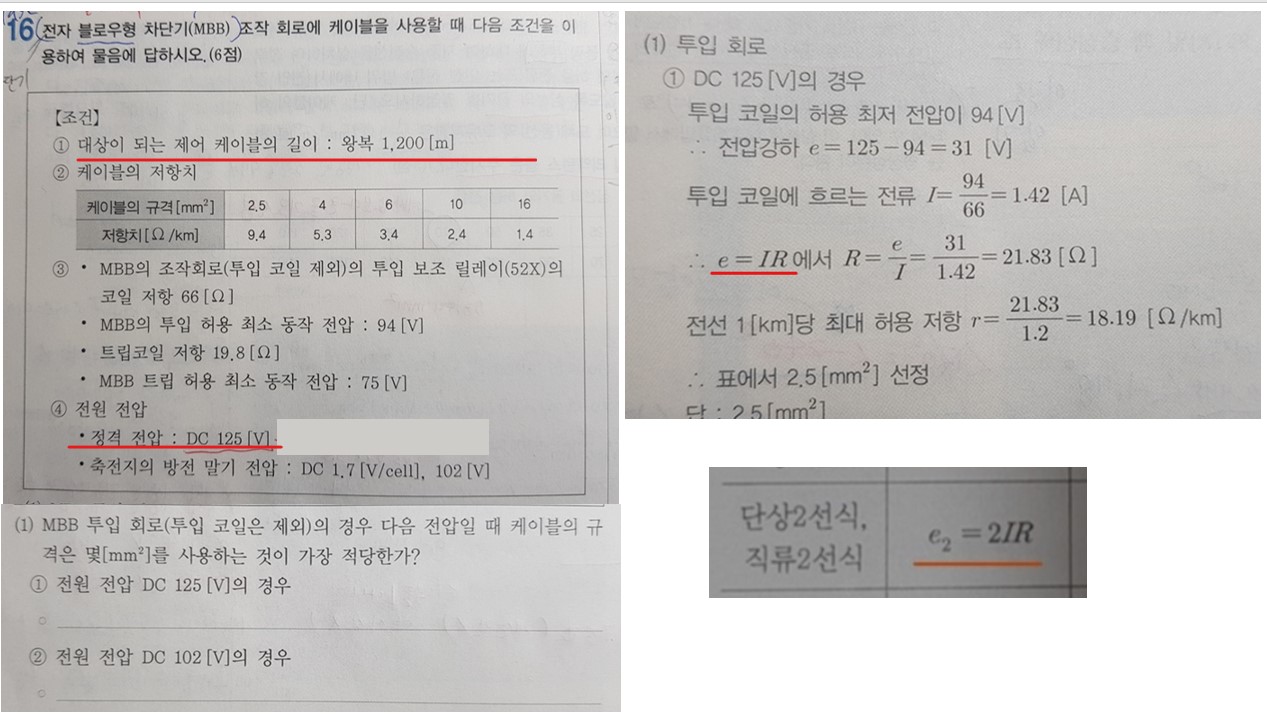

    질문1) 문제 조건에서 DC 125V라고 주어졌습니다. DC만 주어지면 직류 2선식이라고 알고 있습니다.

    단상 2선식, 직류 2선식의 전압강하는 e=2IR로 알고 있습니다. 이때 저항 R은 1선당의 저항입니다.

    그런데 단상 2선식, 직류 2선식의 저항 R이 전체 저항일 경우에는 e=IR 이 되는건가요?

    그래서 저 16번 문제에서 전압강하 공식e=IR을 사용하는 건가요?

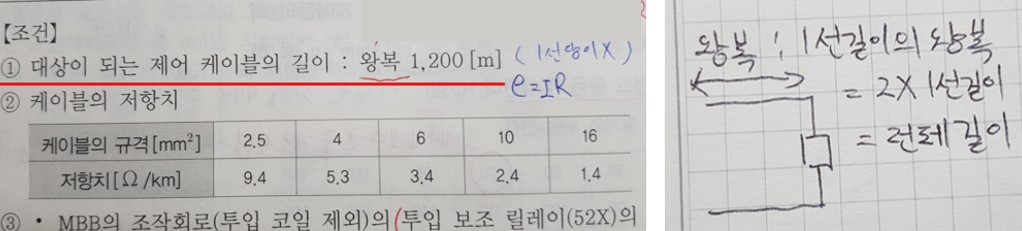

    질문2) 전체저항 R을 의미하는 조건이 케이블 길이가 왕복 1200m 라고 알고 있습니다.

    이때 왕복 길이라는게 1선 길이의 왕복을 의미하나요?

    즉 1선 길이는 600m고,  왕복이여서 600*2=1200m인가요?

    케이블의 전체길이는 1200m고, 저항도 2선 저항=전체 저항을 의미하기에

    직류 2선식 전압강하는 e=IR을 사용하는 건가요?

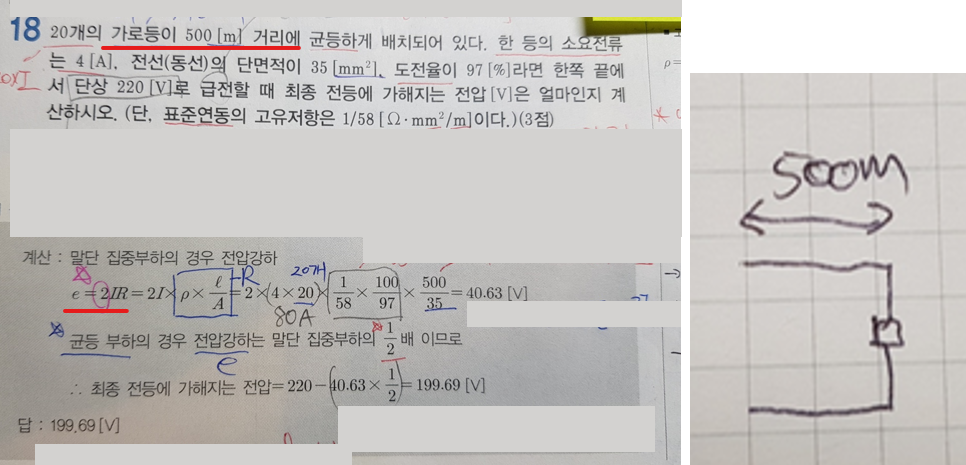

    질문3) 이 18번 문제에서는 거리가 왕복 500m가 아니고, 그냥 500M의 거리라고 적혀있습니다.

    그러면 그냥 500M 거리는 1선의 길이 500m를 의미하기 때문에 저항도 1선당 저항을 의미한다고 생각하면 되나요?

    그래서 전압강하 공식 e=2IR 공식을 사용하는건가요? 이 때 R은 1선당 저항을 의미합니다.

    저의 생각이 맞는지 궁금합니다.



  • 김대호 |(2024.10.09 00:46)

    반갑습니다.

    1. 문제에서 왕복 1200 m라고 되어 있습니다 왕복이라는 것은 두선을 합한것입니다. 문제를 잘 읽어야 합니다.



    2. 왕복이라는 것은 두선의 합을 말합니다.



    3. 왕복이라는 말도 없고, 일괄저항이라는 말도 없습니다. 이럴경우는 1선의 저항이 되므로 2RI가 됩니다.
