제목
상시운전과 수용률, 문제 조건에서 생략된 부등률, 변압기 표준용량 질문드립니다.
질문유형 온라인강의 > 전기기사실기 완전학습 프로그램(이론+20개년+블랙박스+마인드맵) > 김대호
글쓴이 등록일 2025.02.27 답변상태 답변완료
  •

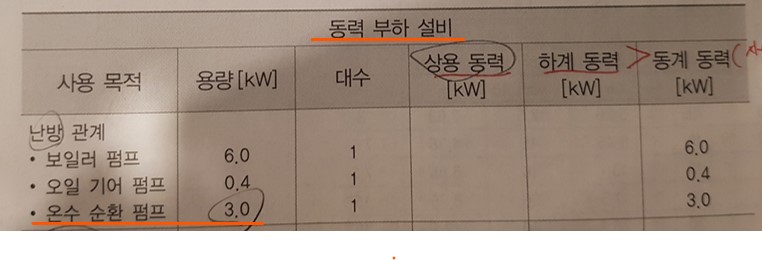

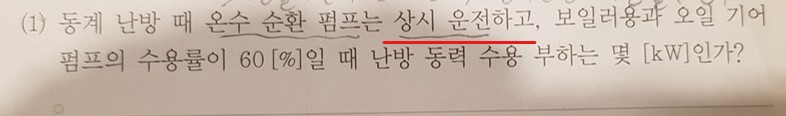

    질문1) 온수 순환 펌프의 상시운전은 평상시에 펌프의 운전을 의미하는데 수용률이 왜 100%인가요?

    상시 운전의 의미는 온수 순환 펌프를 평상시에 최대치 MAX 100%로 운전시킨다는 의미인가요?

    아니면 그냥 온수 순환펌프의 수용률 조건이 따로 없기 때문에 수용률=1이라고 생각하고 문제를 푸는건가요?

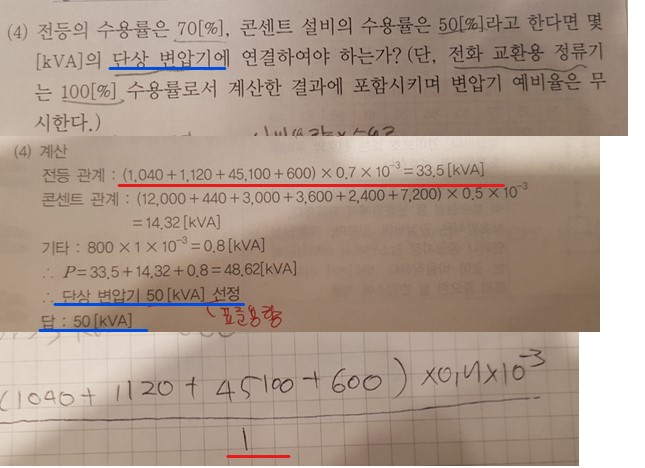

    질문2) 단상변압기용량 공식=(설비용량×수용률)/부등률 입니다.

    하지만 문제 조건에서 부등률 조건이 따로 존재하지 않았습니다.

    계산식을 작성 할 때 부등률=1을 넣은 식으로 작성해도 괜찮은가요?

    작성답안에서는 부등률=1 값이 생략되어 있습니다.







    질문3) 단상변압기 용량 답안을 작성 할 때 계산값도 되고 표준용량도 되는데 여기선 표준용량으로 선정했습니다.

    그 이유가 변압기용량 표와 정격용량 표 때문인가요?

    여기서 변압기 용량 [kva]표와 정격 용량 [kva]표는 동일한 변압기 표준용량의 표를 의미하는 게 맞는거죠?

    그런데 변압기 용량 표는 5, 10, 15, 20, 30, 50.....400, 500 인데, 정격 용량 표는 3, 5, 7.5, 10, 15, 20, 30, 50...300,500 으로 차이가 발생합니다.

    왜 그런건가요? 변압기의 정격 전류의 변압기 용량과, 배전용 변압기 정격 용량표가 다른 의미인가요?





    질문4) 변압기 총용량의 답은 125kva입니다. 왜 표준용량 150kva으로 답을 적지 않나요?

    표준용량 표가 문제에서 제공하면 표준용량으로만 답을 작성해야 하는거 아닌가요?

    아니면 이미 변압기 1대의 표준용량 값 50 KVA + 변압기 1대의 표준용량 값 75 KVA을 더하는 것이기 때문에 합한 값인 총 용량 값을 다시 표준용량 값으로 선정할 필요가 없는건가요?

    즉, 변압기 1대의 용량을 구할 때는 표준용량으로 답을 작성하는거고, 변압기 여러대의 총 용량을 구할 때는 변압기 1대의 표준용량 값을 각각 더해서 계산값으로 정답은 적는건가요?

  • 김대호 |(2025.02.28 16:45)

    반갑습니다.

    1. 상시 운전은 항상 운전한다는 의미 입니다. 또한 부하가 온수 순환펌프 한대 이므로 수용률이 1일수 밖에 없습니다.



    2. 변압기 용량은

    최대수용전력 (수용률만 주어진경우)

    합성최대수용전력 (부등률과 수용률이 주어진 경우)

    두가지를 기준으로 구합니다.

    문제에 따라 수용률이만 주어지면 수용률만 적용하여 최대수용전력을 구하고,

    부등률이 주어지고 수용률이 주어지면, 부등률을 적용하여 합성 최대 전력을 구해야 합니다.



    3. 변압기용량은 표준용량과 준 표준용량 두가지가 있습니다.

    대부분 문제에서 주어지므로 그대로 하면 됩니다.



    4. 총용량은 변압기 용량이 아닙니다. 말그대로 설비의 총 용량을 질문하는 것입니다.

    여러대 변압기용량의 합계이지, 그것이 한대의 변압기는 아닙니다.
