제목	질문입니다.
질문유형	온라인강의 > 전기기사 단기완성 종합반 > 김민혁
글쓴이	김*혁	등록일	2018.05.20	답변상태	답변완료

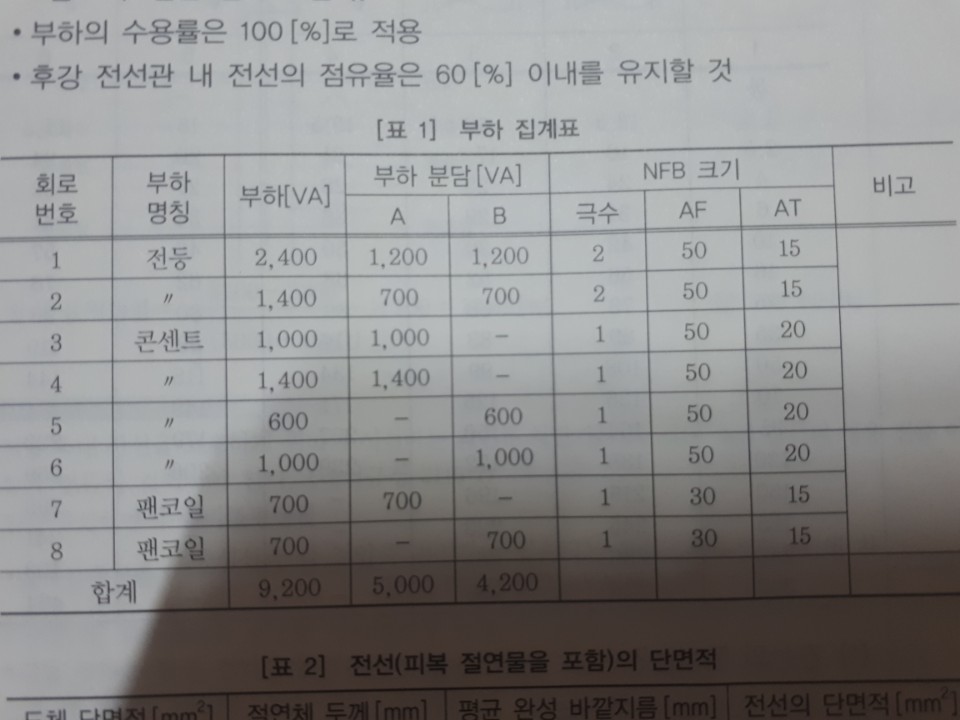

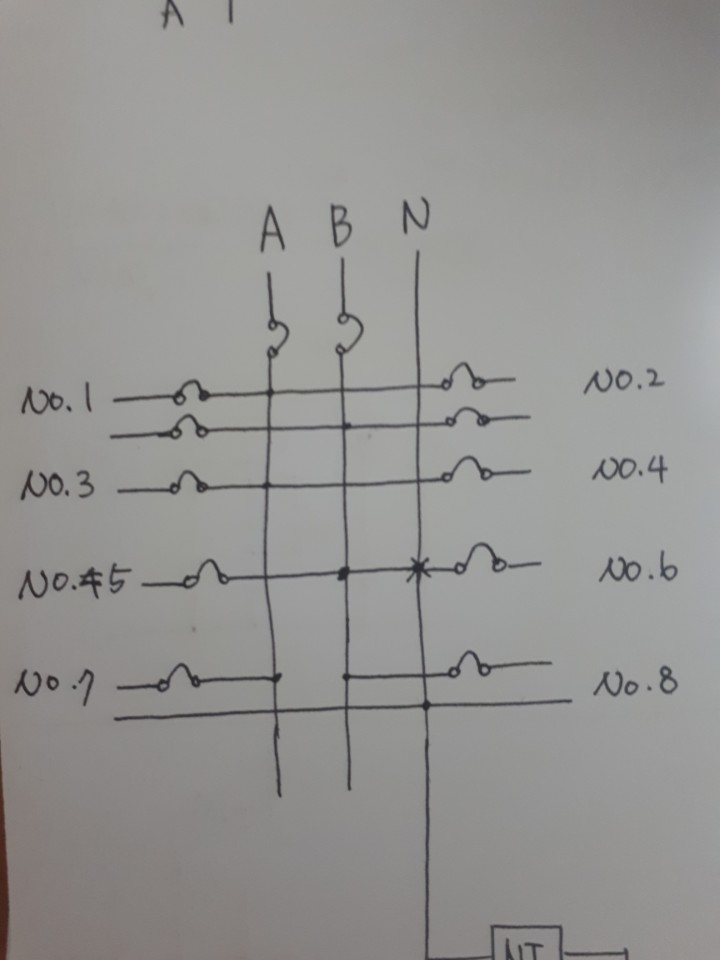

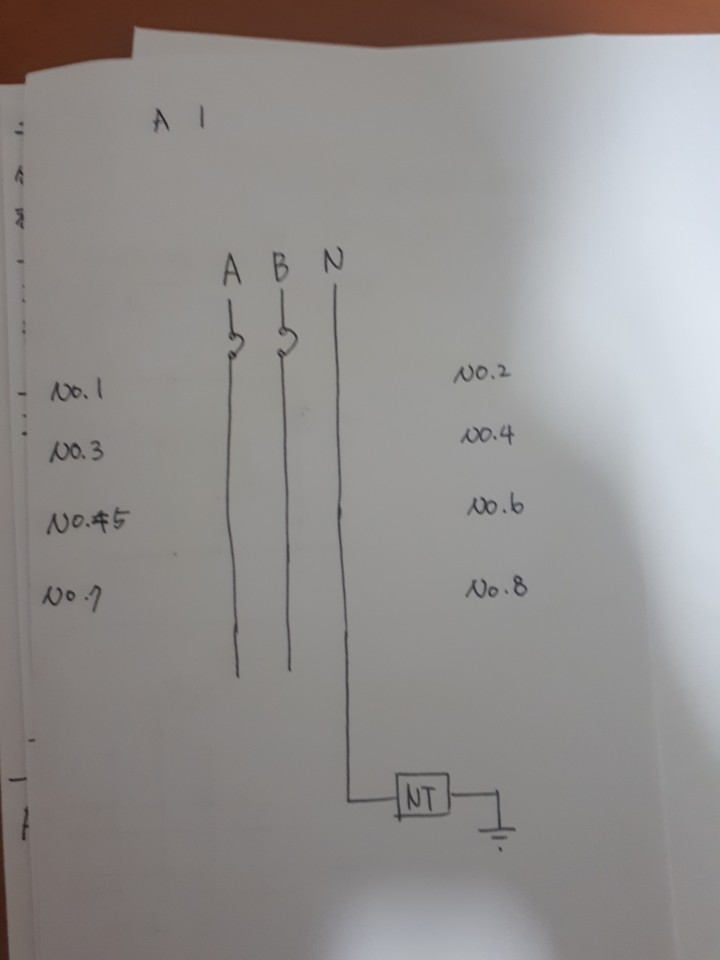

안녕하세요. 181 시험에서 나왔던 복선도 그리기 문제 풀이가 궁금해서 올립니다. 다른곳의 복원시험지를 보았는데요 제 기억에 시험지와 달라서 이렇게 질문올립니다. 복선도 옆에 No.1 No.2 No.3 No.4 등으로 표기되어 있었는데 (위그림과 같이) 제가 작성한 답안이 맞나요? (No.6 왼쪽 N에 점 잘못그린것입니다.) 학습관리자 ｜(2018.05.21 11:13) 안녕하세요~~ 이승원 강사입니다^^ 회로 NO 6, 4, 5, 6 번은 중성선을 각각 빼서 함께 그려주셔야 합니다. 7, 8, 번 그림처럼.. 그림 대로라면 중성선이 누락되어 잘못된 그림입니다. 열공하세요^^
첨부파일	질문789.jpg 질문123.jpg 질문456.jpg
