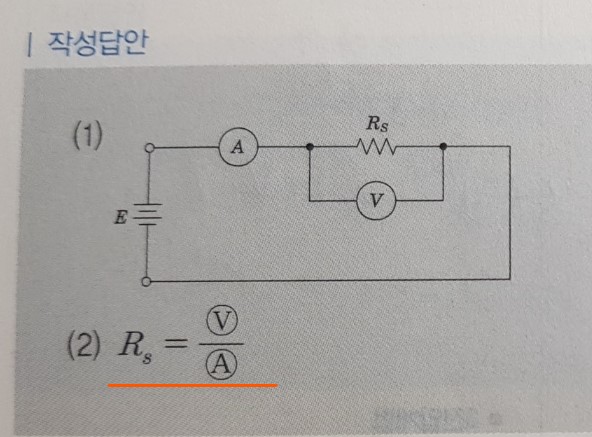

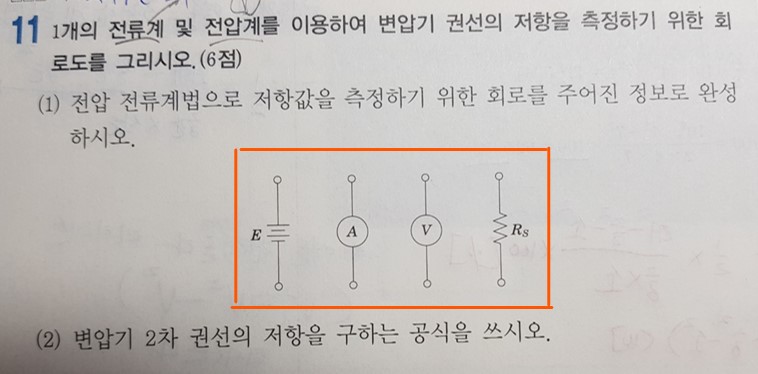

질문1) 저 문제 회로도 그릴때 저 E,A,V,Rs 기호를 그대로 둔 상태로 회로도를 그려야하나요?

아니면 시험지 빈 공백에 작성 답안처럼 회로도를 새롭게 그리는 게 맞는 방법인가요?

질문2) 소문제 (2)번 정답을 [Rs=V/I] 혹은 [Rs=V/A] 로 작성해도 정답이 가능한가요?

A대신 I 기호로 작성. 동그라미 심벌 전압계, 전류계가 아니고 그냥 V 와 A의 기호로 작성해도 되나요?

Rs=Ⓥ/Ⓐ 혹은 Rs=V/A 혹은 Rs=V/I

이 세가지 모두 정답이 될 수 있나요?

질문3) 답안에는 [Ω] 이 안적혀 있습니다.

단위를 생략한게 정답이라면, 단위를 작성해도 정답이 되나요?

정답: Rs =Ⓥ/Ⓐ 혹은 Rs= Ⓥ/Ⓐ [Ω]  -> 둘다 정답이 가능한가요?

질문4) 전압계 Ⓥ로는 전류가 안 흐르나요?
전압계 Ⓥ와 저항 Rs에 전류 분배가 안되고, 전부 Rs로 전류가 흐르나요?

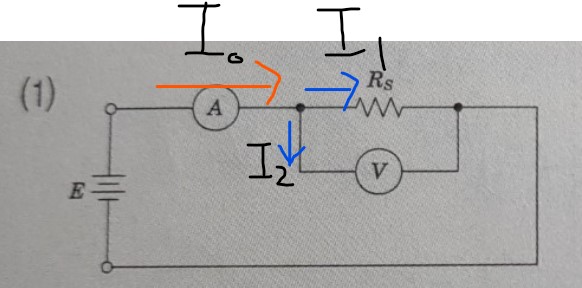

전류계Ⓐ의 전류 I0= I1+I2 인가요? 아니면 I0=I1 인가요?

Rs에 흐르는 전류를 측정하기 위해서 전류계 Ⓐ를 직렬로 연결합니다.

I0=I1이면 이해가 되는데, I0=I1+I2 면 이해가 잘 안됩니다.

Rs에 흐르는 전류 I1의 전류값이 직렬 연결된 전류계 A의 전류 값과 같기 때문에 저 위치에 전류계 A를 설치하는건 타당해보입니다.

하지만, 전압계 V의 전류 I2에도 전류가 흐른다면, 전류계 A를 통해서 Rs에 흐르는 전류를 못 구한다고 생각합니다.

혹시 전압계 V의 내부저항과 변압기 권선 Rs의 저항과 회로도의 전체 전류인 전류계 A의 전류를 이용해서, 전류 분배법칙을 사용해서 Rs에 흐르는 전류를 계산할 수 있는 건가요?

(*전압계 V, 전류계 A에 크기가 큰 내부저항이 존재한다고 알고 있습니다. 내부저항 크기가 커서 전류가 아주 작은 전류가 흐른다고 알고 있습니다.)
