안녕하세요~~ 회원님^^

중첩의 원리는 전압원을 단락하고, 전류원은 개방하여 한개의 전원으로만 회로를 해석하는 이론을 말하는데... 회원님께서 그린 그림에는 오류가 있습니다~

먼저 +, - 를 붙인 길고 짧은 선으로 평행하게 그린 심볼이 전압원입니다. 그리고 동그랗게 그린 원 모양을 단자라 하는데 단자와 단자 사이에는 전류원이 들어가 있는 회로이듯 합니다.. 그렇다면 전류원은 3개 들어있는 회로이기 때문에 회로를 각각 전원이 하나씩만 있는 경우로 4번을 해석해야 하면.. 그 때 나머지 전원은 모두 제거해야 하므로 이 때 전압원은 단락, 전류원은 개방시켜야 하는 것입니다.

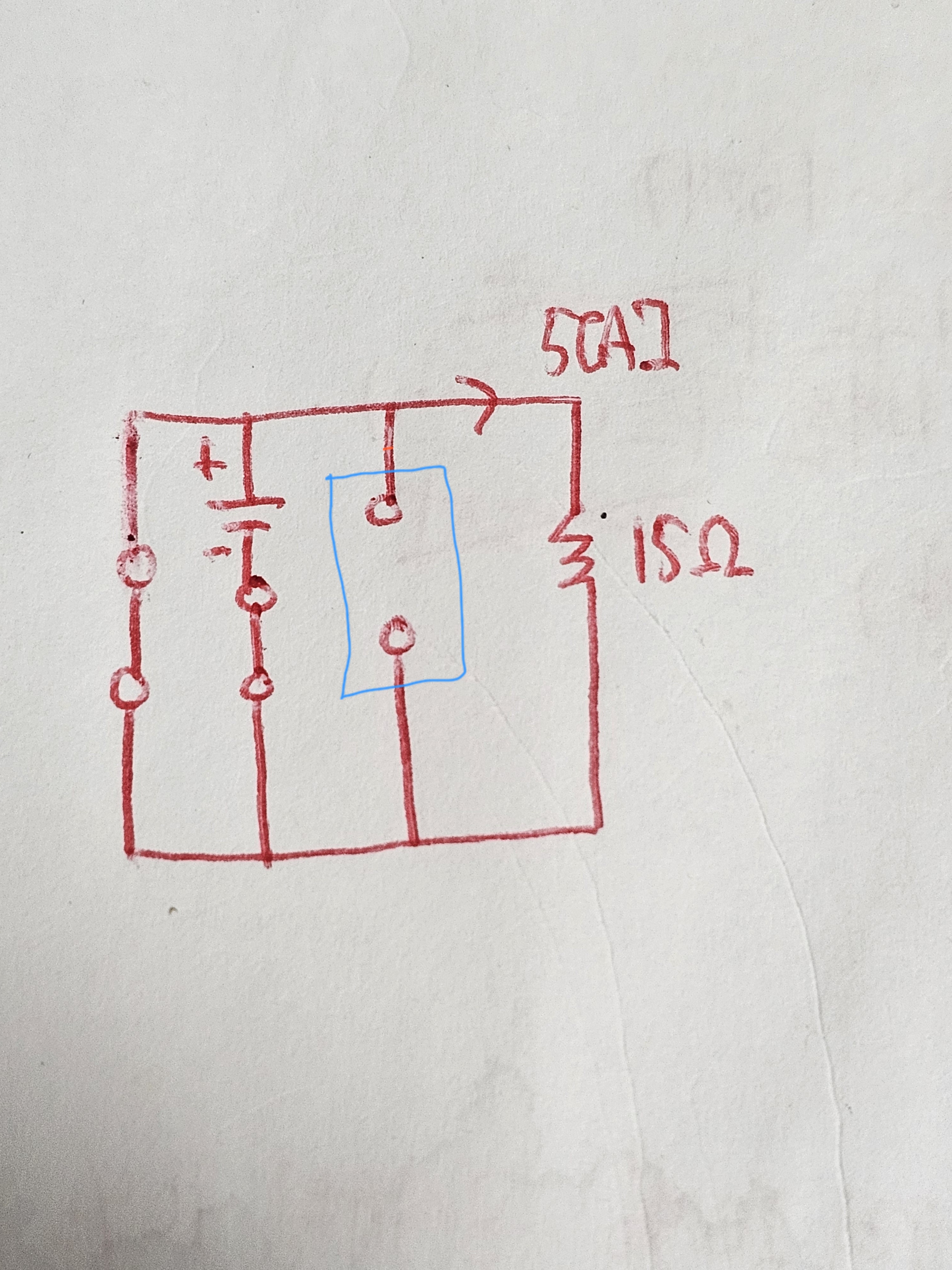

단락이란 위의 그림처럼 단자와 단자 사이를 숏트 시키는 것을 말하며.. 개방이란 위의 그림에서 네모난 박스 안의 그림처럼 단자와 단자 사이를 열어놓는 상태를 말합니다~

중첩의 원리에 대해서 좀더 정확하게 이해하셔야 할 것 같습니다~
