질문1) B 점이 델타ㅡ델타 2차측 입니다. 그런데 B점이 델타ㅡY 1차측이 될수 없는 이유가 저 빨간색 표시 개폐기는 평상시에는 스위치 버튼이 떨어져 있는 off 상태라고 생각해야 하나요?

개폐기가 OFF 이기 때문에 델타 -Y 1차측이 될수 없고,  델타-델타 2차측이라고 생각해야 하나요?

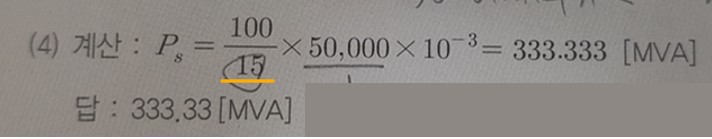

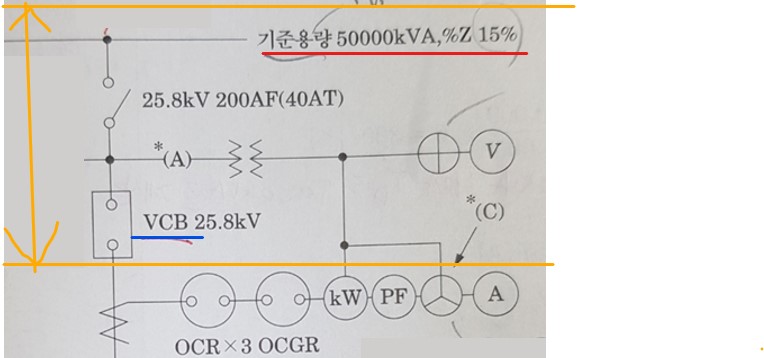

질문2) vcb 차단용량을 구할 때 %z가 15%만을 대입하는 이유는 전원측과 vcb의 사이의 결선도만을 고려하기 때문인가요?
차단기 아래는 차단기가 동작하면 전류가 0a로 안 흐르기 때문에, VCB 아래의 결선은 %Z를 고려하지 않는건가요?

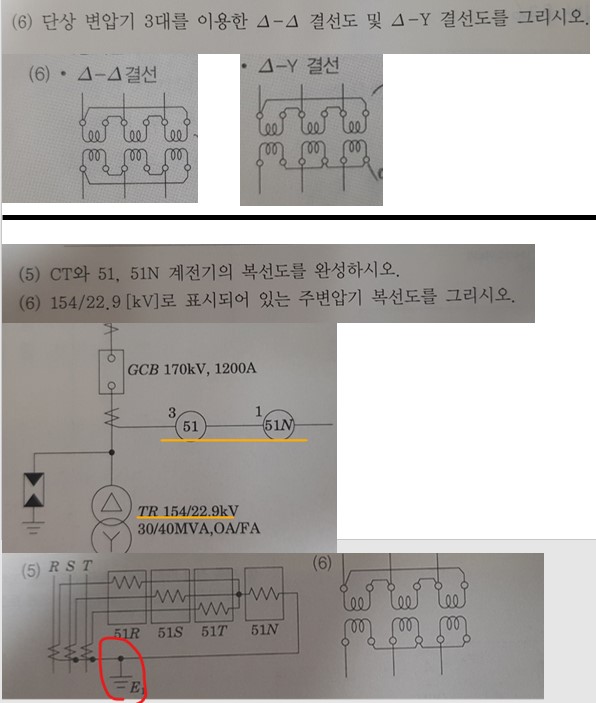

질문3) 델타 결선도, Y 결선도를 그릴 때는 접지 표시 (E)를 안 넣어도 정답인가요?

보통 결선도를 그리는 문제에서 접지 표시를 넣는 결선도가 있고, 넣지 않는 결선도가 있었습니다.

대체로 델타 결선도, V결선도, Y 결선도들은 접지표시가 없었고, GPT 결선도, 계측기와 계전기가 그려져 있는 수변전 결선도를 그리는 문제들은 정답에서 접지E 표시가 들어 가 있었습니다.
