반갑습니다.
먼저 이 문제를 잘 읽어야 합니다. 답만 비교하면 왜 그런지를 찾지 못하게 됩니다.
문제는 "상기 건물에 시설된 변압기 총 용량은 ...." 으로 질문합니다.
따라서, 변압기 용량을 합하는 것이 됩니다.

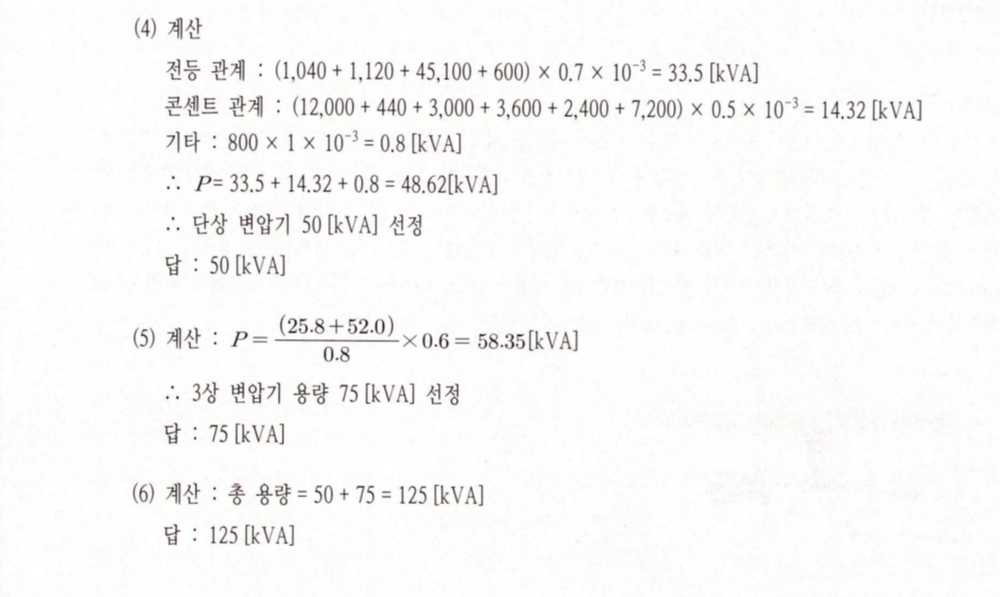

결론부터 말씀드리면, 이미지에 나와있는 50 + 75 = 125 [kVA] 계산 방식이 맞습니다.
그 이유는 변압기 용량을 계산하고 선정하는 절차에 있습니다. 일반적으로 다음과 같은 단계를 따릅니다.
1단계: 부하 용량 산출
먼저 건물에 필요한 전체 전력량, 즉 **'부하 용량'**을 계산합니다. 이미지의 (4)번과 (5)번 계산이 바로 이 단계에 해당합니다.
-
(4)번 계산: 전등, 콘센트, 기타 부하를 합산하여 48.62 [kVA] 라는 부하 용량을 계산했습니다.
-
(5)번 계산: 별도의 설비에 대한 부하를 계산하여 58.35 [kVA] 라는 부하 용량을 얻었습니다.
이 값들은 실제 건물이 소비할 것으로 예상되는 이론적인 전력량입니다.
2단계: 변압기 용량 선정
계산된 부하 용량(48.62 kVA, 58.35 kVA)을 바탕으로 실제로 설치할 변압기를 선택합니다.
중요한 점은 변압기는 **정해진 표준 규격(정격 용량)**으로 생산된다는 것입니다. (예: 30, 50, 75, 100, 150, 200 kVA 등) 따라서 계산된 부하 용량보다 크면서 가장 가까운 표준 규격의 변압기를 선정해야 합니다.
이렇게 약간의 여유를 두는 것은 과부하를 방지하고 안정적인 전력 공급을 위함입니다.
3단계: 총 설비 용량 계산
마지막으로, '총용량'은 건물의 이론적인 총 부하량(48.62 + 58.35 = 106.97 kVA)이 아니라, 건물에 실제로 설치되는 변압기들의 용량을 합산한 **'총 설비 용량'**을 의미합니다.
｜
｜
｜
｜
｜
