안녕하세요. 이미지에 있는 전기 용어 관련 질문들에 대해 답변해 드립니다.
질문 1: 문장의 정답 여부
지락사고시 지락회선 선택차단은 좋지 않은 답안입니다. 어떤 것이 지락되었는지가 없습니다.
'다회선 배전 선로(多回線 配電 線路)'는 '여러 회로로 구성된 배전 경로'라는 완전한 기술 용어입니다. '다회선(多回線)'은 이 문맥에서 '다회선 배전 선로'를 줄여서 부르는 말로 충분히 통용될 수 있습니다. 다만, 보기에 따라 다른 의미도 있을 수 있으므로 공부할때는 정확하게 공부하는 연습을 하기 바랍니다. 줄어쓰는것은 공부할때는 바람직하지 않으며, 그 의미를 그대로 표현하는 연습을 해야 합니다.
질문 2: '회선'의 의미와 '2회선' vs '2선식'
'회선', '선로', '전선'은 의미가 다릅니다.
-
회선(回線, Circuit): 전력을 공급하거나 신호를 전송하는 하나의 완전한 전기 회로 단위를 말합니다. 예를 들어 '1회선'은 일반적으로 3상(R,S,T) 전선 세트를 의미합니다.
-
선로(線路, Line): 전선, 지지물(전봇대 등)을 포함하여 전기가 지나가는 물리적인 경로 전체를 의미하는 넓은 개념입니다.
-
전선(電線, Wire/Cable): 전류가 흐르는 물리적인 선 한 가닥을 의미합니다.
따라서 회선 > 선로 > 전선 순서로 점차 구체적인 대상을 지칭한다고 볼 수 있습니다. '회선'은 '전선' 그 자체라기보다는 기능적인 '회로'의 의미가 강합니다.
'2회선'과 '2선식'은 전혀 다른 개념입니다.
-
2회선(2-Circuit): 동일한 경로에 독립된 회로가 2개 있다는 의미입니다. 안정성을 위해 주로 사용되며, 3상 기준으로 총 6가닥(=3가닥 x 2세트)의 전선이 필요합니다.
-
2선식(2-Wire System): 하나의 회로가 2가닥의 전선으로 구성된다는 의미입니다. 주로 단상 교류(활선+중성선)나 직류(+,-)에서 사용됩니다.
질문 3: '무효 전력량계' vs '무효 전력계'
'무효 전력량계'와 '무효 전력계'는 측정 대상이 다릅니다.

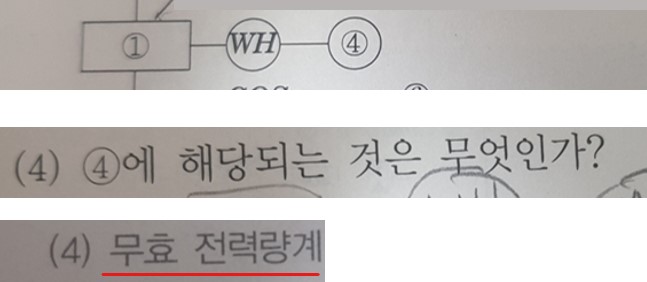

질문하신 그림의 ①번이 **WH(Watt-Hour, 유효 전력량계)**인 것을 보면, ④번 역시 시간당 사용량을 측정하는 **'무효 전력량계'**가 짝을 이루는 것이 자연스럽고 정확한 답입니다.
계측기 설계 시에는 MOF(계기용 변성기)에 WH(유효 전력량계)와 VARH(무효 전력량계)를 조합하는 것이 일반적입니다.
질문 4: 약어 'VARH' vs 'VAR'
명칭을 쓰는 부분은 약어로 작성하면 안됩니다. 요구하는 것을 적여야 합니다.
약어를 쓰시오 라는 말이 없다면, 당연히 풀네임, 명칭이어야 합니다.
｜
｜
｜
｜
｜
