안녕하세요~~ 회원님^^

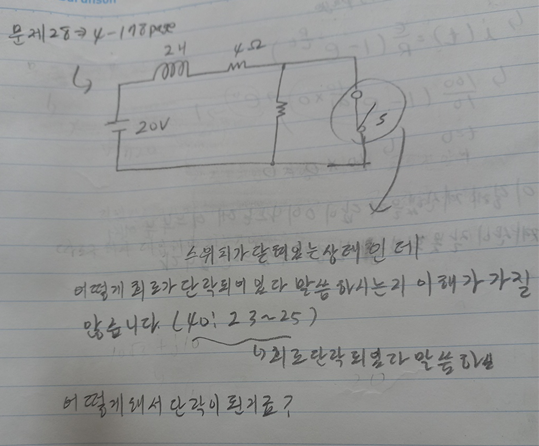

위의 그림에서 스위치가 접속된 회로에 저항이 없는 경우 스위치를 닫으면 스위치가 닫힌 회로가 단락된 회로를 의미합니다. 단락이란 의미는 저항이 0에 가까울 정도로 작게 되는 회로로서 어떤 회로에서든지 단락회로가 병렬회로를 구성하게 되면 전류는 단락된 회로쪽으로만 흐르게 되어 원래의 회로에는 전류가 흐르지 못하게 됩니다..

실제로 일반적으로 우리가 사용하고 있는 전기회로에서 단락이 되는 경우 원래의 회로는 임피던스가 무한대에 가까워지기 때문에 원래 회로쪽으로는 전류가 흐르지 못하고 단락된 회로쪽으로만 흐르게 되는데 교류회로에서 단락이 되는 경우 단락된 순간 매우 큰 전류가 흐르게 되어 신각한 사고를 발생하게 됩니다.. 이것을 우리가 흔히 말하는 단락사고라고 합니다.

만약에 스위치가 접속된 회로쪽에 저항이 접속되어 있었다면 스위치가 닫힐 때 단락이란 표현을 하지 않습니다..
