결론부터 말씀드리면, 계산된 부하 전류(237.02A)를 바탕으로 표에서 용량을 만족하는 'Frame'과 'AT(정격 전류)'를 찾고, 분기 회로의 '극수(3극)' 조건에 맞춰 기본 형식인 'A32'를 매칭한 결과입니다.
구체적인 도출 과정은 다음 3단계와 같습니다.

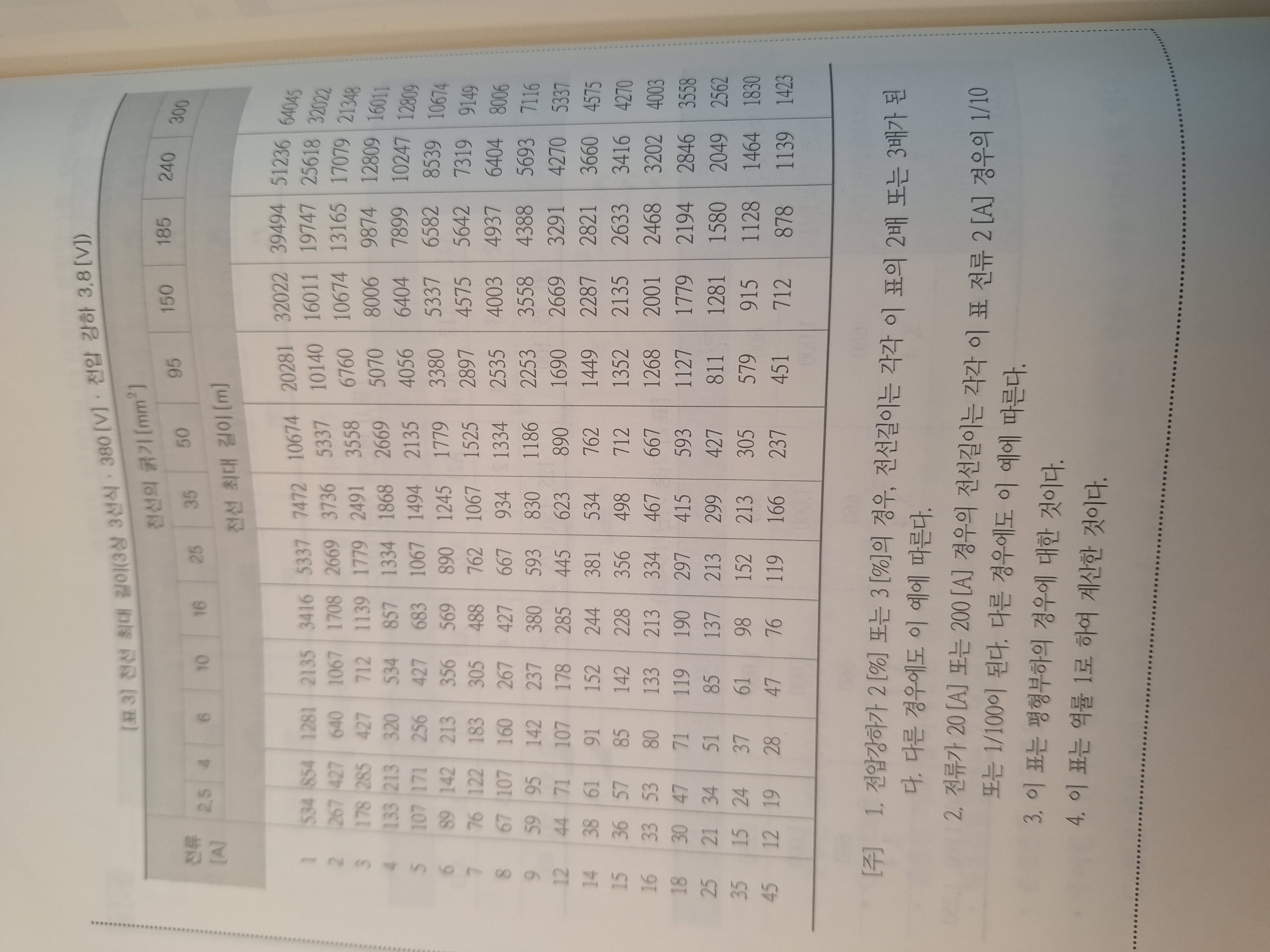

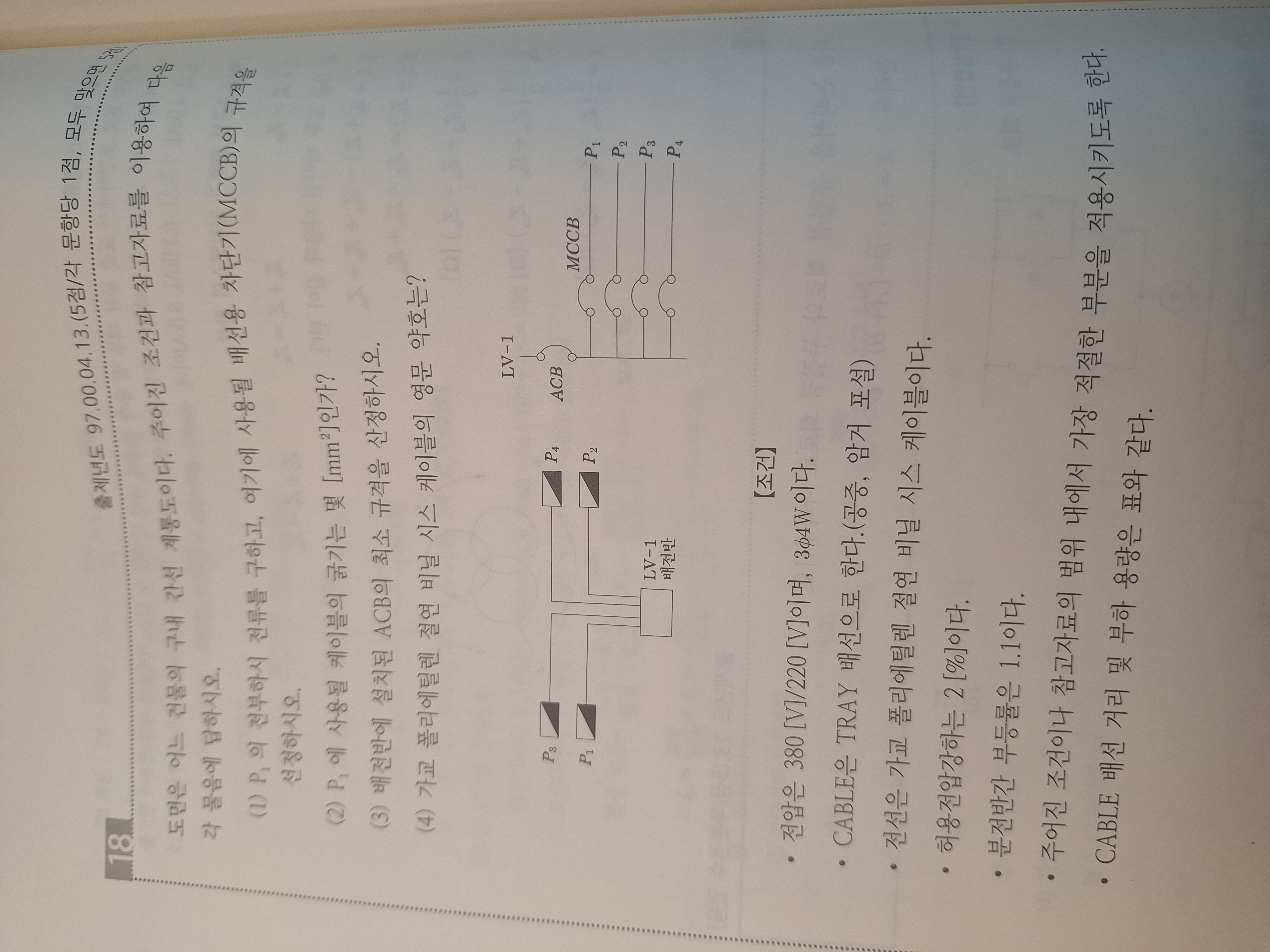

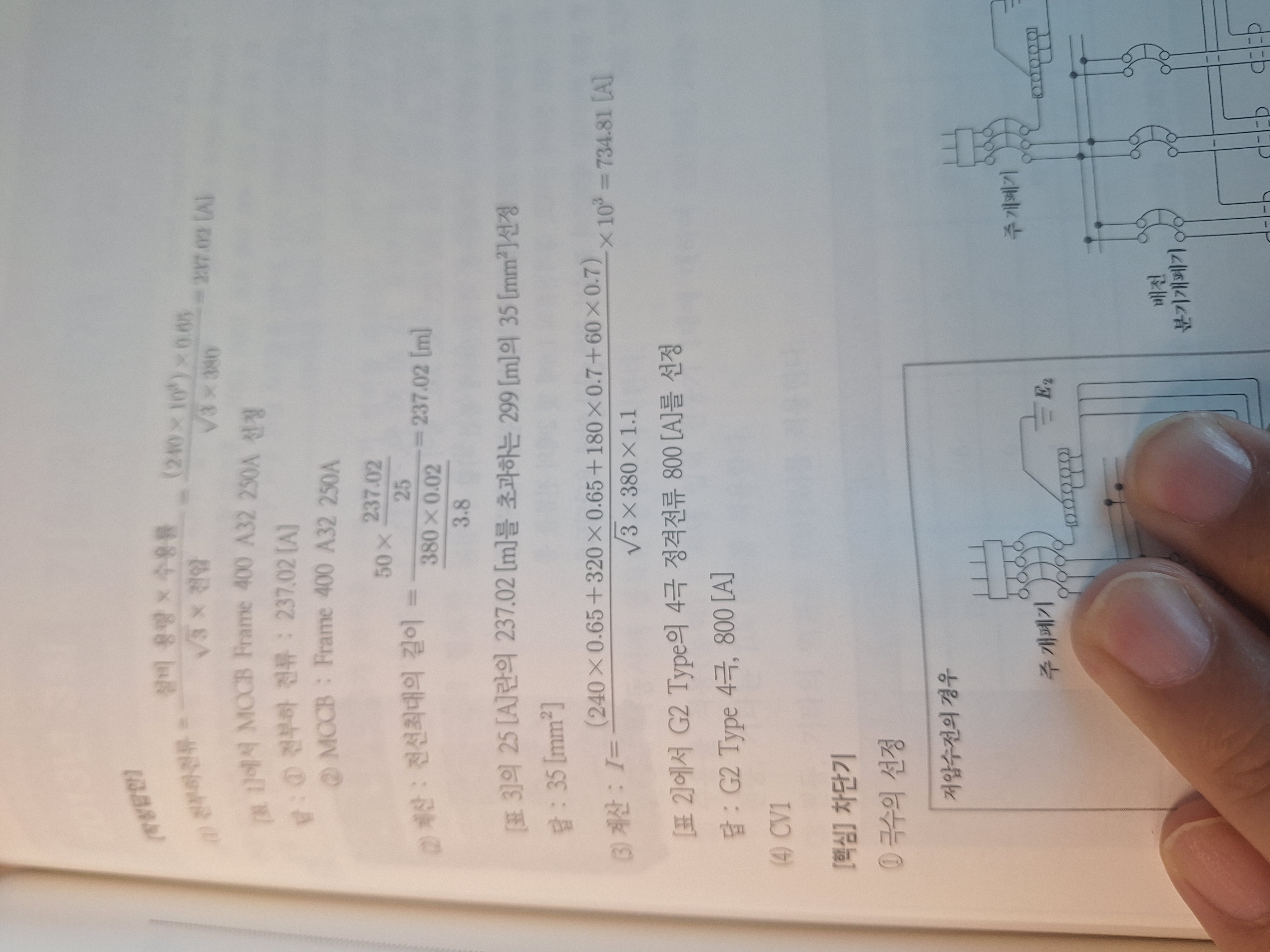

1. 부하 전류(설계 전류) 계산
분전반 P1의 연결 부하(240kVA)와 수용률(65%)을 적용하여 전부하 전류를 계산합니다.
전부하 전류 = 3×380240×103×0.65=237.02 [A]
2. Frame 400 및 250A (AT) 선정 이유

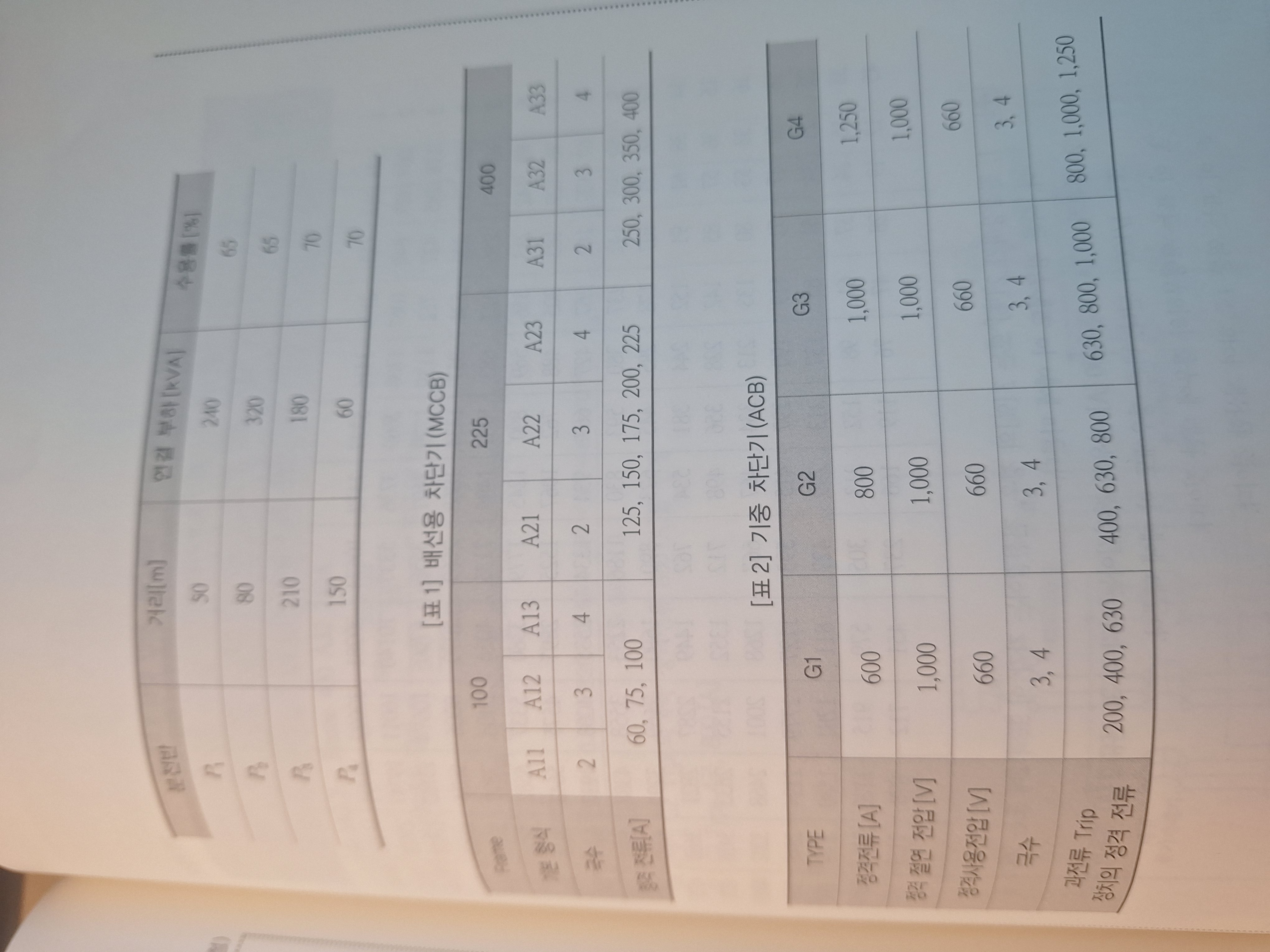

차단기의 정격 전류(AT)는 계산된 전부하 전류인 237.02[A]보다 커야 합니다. 주어진 [표 1] 배선용 차단기(MCCB) 규격을 확인해 보면 다음과 같습니다:
Frame 100: 최대 정격 전류가 100A까지이므로 부족합니다.
Frame 225: 최대 정격 전류가 225A까지이므로 237.02A를 감당할 수 없어 부족합니다.
Frame 400: 정격 전류가 250, 300, 350, 400A로 구성되어 있습니다.따라서, 237.02A 이상의 전류를 안전하게 흘릴 수 있는 가장 가까운 표준 규격인 250A를 선택하게 되며, 이 250A가 속해 있는 프레임 그룹이 바로 Frame 400이 됩니다.
3. A32 선정 이유 (극수 판별)
'A32'는 해당 차단기의 극수(가닥수)를 나타내는 모델명(기본 형식)입니다.
해설의 핵심 내용에 따르면, **"3상 4선식 저압의 경우 주개폐기는 4극, 분기 개폐기는 3극을 사용한다"**는 설계 원칙이 있습니다.
P1은 메인(주) 차단기가 아닌 각 부하로 나가는 분기 개폐기이므로 3극(3 Poles) 차단기를 적용해야 합니다.
다시 [표 1]의 Frame 400 칸을 보시면, 극수에 따라 기본 형식이 다음과 같이 나뉘어 있습니다:
2극 → A31
3극 → A32
4극 → A33
💡 요약하자면:전류값 237.02[A]를 수용하기 위해 Frame 400 대역의 250A를 선택했고, 해당 차단기가 분기 회로용이므로 3극 규격인 A32 모델을 선택하여 최종적으로 **"Frame 400 A32 250A"**라는 정답이 도출된 것입니다.
｜
｜
｜
｜
｜
