안녕하세요~~ 이승원 강사입니다^^

대신 답변드리도록 하겠습니다.

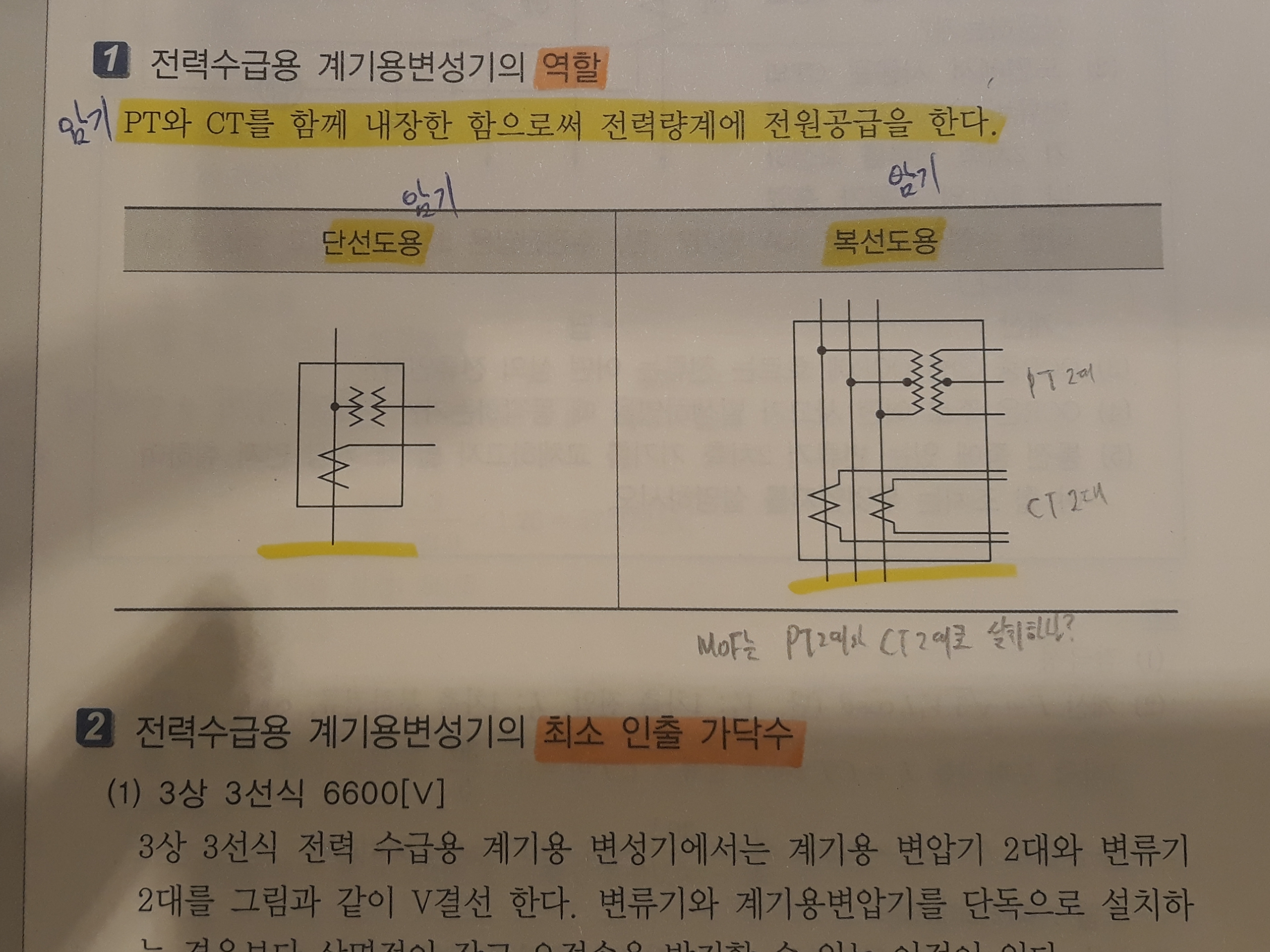

먼저 이 내용부터 설명해 드려야 할 것 같습니다. MOF 내의 PT와 CT의 개수는 배전결선에 따라 정하여 진다는 사실입니다. 만약에 3상3선식인 경우 변압기의 결선이 Y, V, 델타 결선과 상관없이 PT와 CT의 개수는 각각 2개씩을 사용하여 V결선으로 접속합니다. 또한 3상 4선식인 경우에는 PT와 CT의 개수는 각각 3씩을 사용하여 Y선으로 접속합니다. 이 내용은 정해진 규정이기 때문에 암기하고 계시면 좋겠습니다. 따라서 본 문제는 특별한 조건이 없으므로 3상 3선식 조건으로 적용하여 도면을 그린 것입니다~

열공하세요^^
