안녕하세요~~ 이승원 강사입니다^^

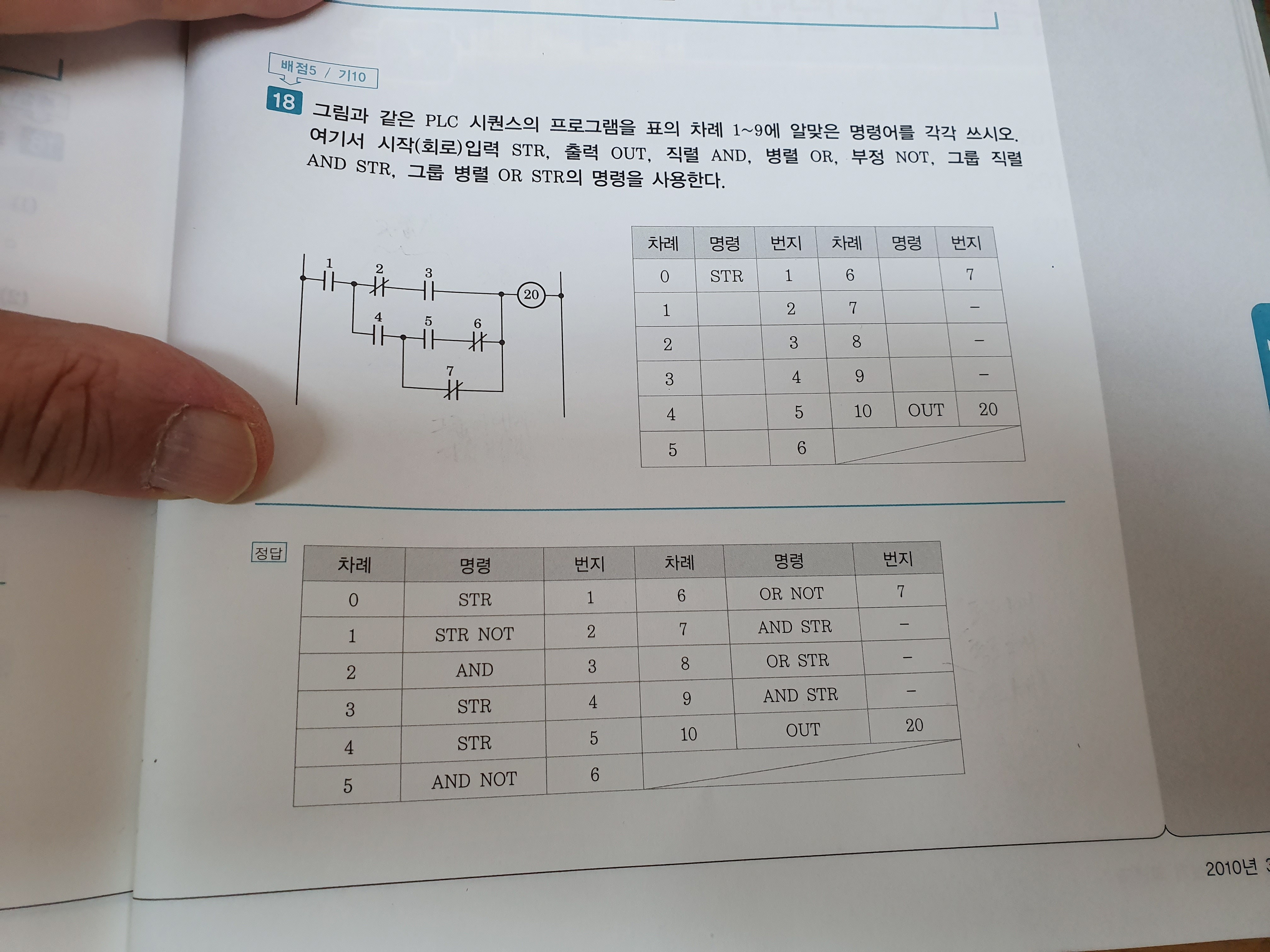

답변이 지연되어 대신 답변드리겠습니다. AND STR, OR STR 은 직렬그룹을 접속하거나 병렬그룹을 접속할 때 사용하는 명령어입니다. 여기서 직렬그룹이란  STR로 이루어진 직렬 그룹회로들을 묶을 때 사용하는데 예를들면  STR 01,  STR 02 란 입력을 사용하였을 때 현재 두 그룹은 미접속된 상태로 입력되어 있습니다. 이 두회로를 직렬로 접속하기 위하여  AND STR 가 필요한 것입니다. 그리고 병렬로 접할 때 OR STR 가 필요한 것입니다.

하지만 이 명령어는 일정한 규칙을 가지고 있어서 그룹이 직렬로만 접속된 경우에는 앞부분에서 차례대로 묶어가며 프로그램 합니다. 물론 병렬로만 접속된 경우에도 마찬가지로 앞부분에서 차례대로 묶어가며 프로그램 하게 되는데 위의 문제에서처럼 직병렬이 엉켜있는 회로는 뒤에서부터 하나씩 묶어가며 프로그램 하여야 합니다.

따라서 먼저 회로 접속이 어떻게 이루어져 있는지도 꼭 살펴서 그룹접속을 어떻게 하여야 할 것인지 결정하고 프로그램 하셔야 합니다.

열공하세요~
