안녕하세요~~ 회원님^^ 이승원 강사입니다~

학습게시판을 점검하던 중에 너무 오래된 질문이긴 하지만 그래도 궁금하신 내용 질문주셨기에 대신 답변 드리도록 하겠습니다.

이 문제의 경우는 문제에서 제시하는 조건이 있으면 답이 정확하게 한가지만 체택이 되어야 합니다. 하지만 문제에서 아무런 조건이 주어지지 않았다면 두가지 모두 정답입니다. 그 이유는 두가지 모두 각각의 목적과 동작에 충분한 이유가 있기 때문인데요~

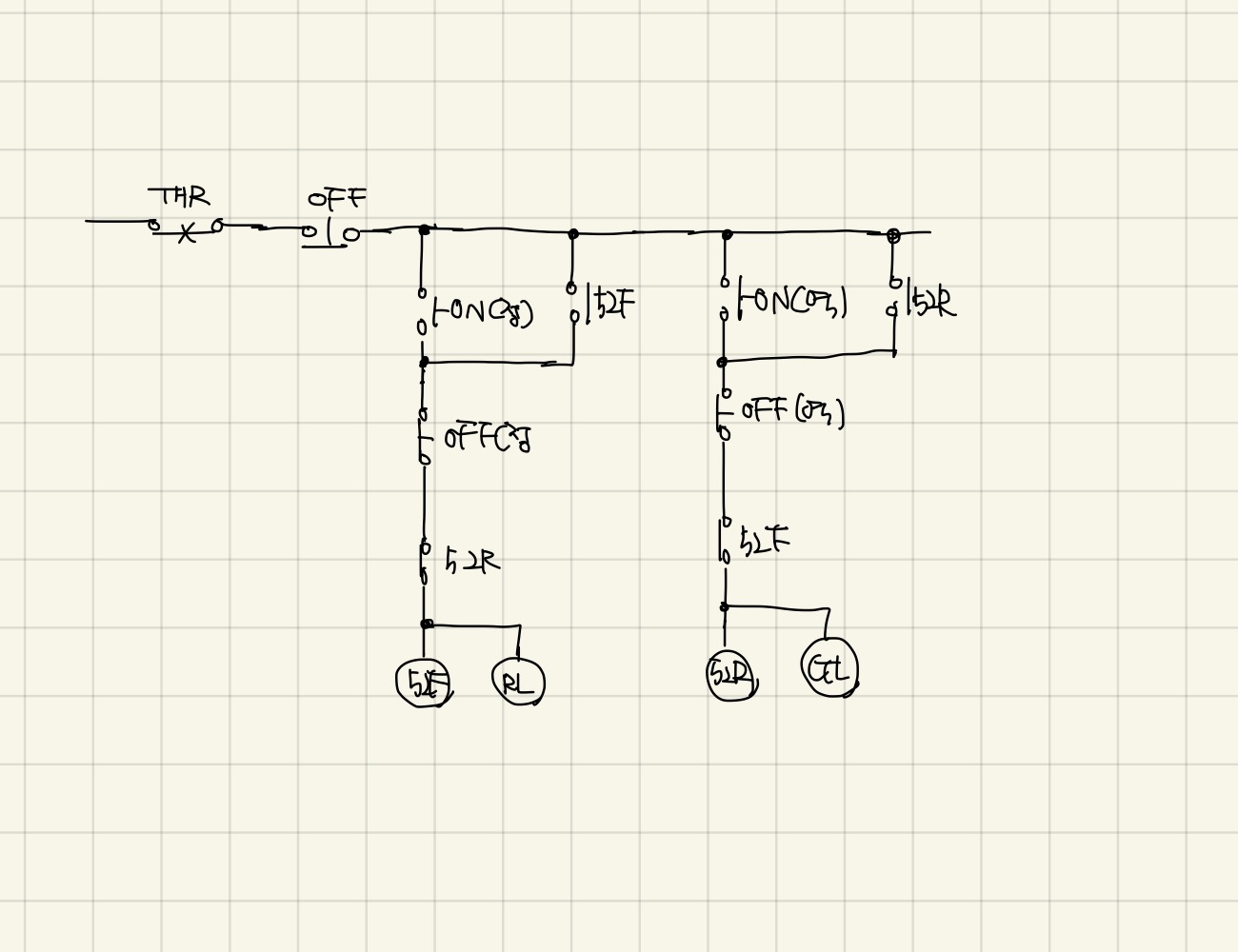

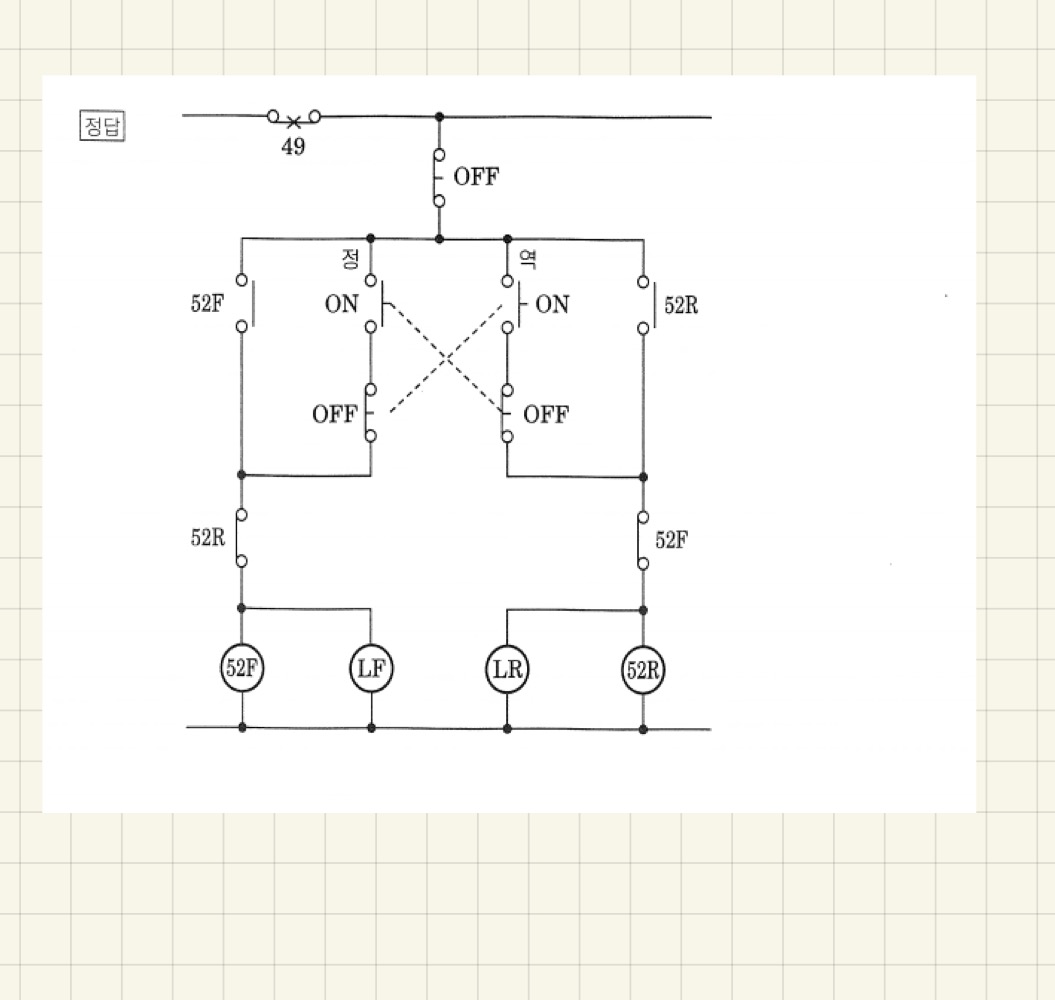

회원님께서 그린 답안은 정역 운전을 각각 기동과 정지를 할 수 있도록 전용의 기동버튼과 정지버튼을 사용한 도면이며, 아래있는 답안은 연동 푸시버튼을 사용하여 푸시버튼 자체에서 인터록을 걸어준 안정도를 높혀준 도면이라고 볼 수 있습니다.

따라서 문제의 조건이 정역운전을 각각 정지시키는 경우, 다른 하나는 연동 푸시버튼으로 버튼 자체의 인터록을 구성한다라는 조건이 없다면 두가지 모두 정답으로 인정되는 답안입니다~
