제목
단상 2부싱 변압기
질문유형 온라인강의 > 전기기사 실기 합격패키지(이론+기출+블랙박스) > 이승원
글쓴이 심*성 등록일 2020.07.15 답변상태 답변완료

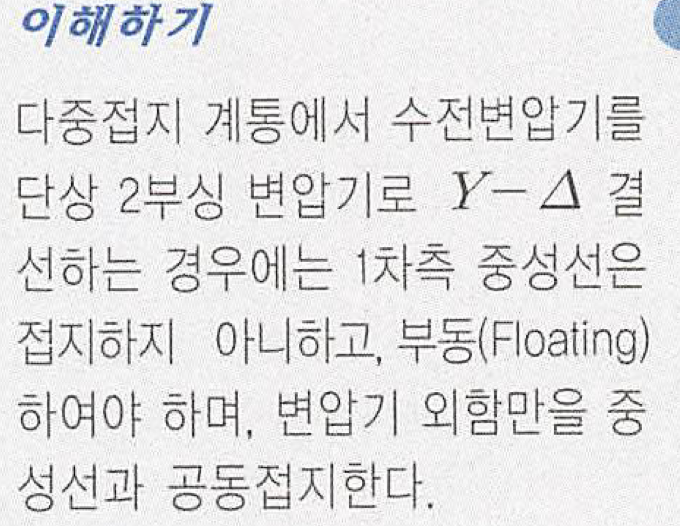

  • 책에 이런 내용이 나와서, 잠깐 질문드립니다. 그냥 외우긴 했지만, '1차측 중성선은 접지하지 아니하고, 부동하여야 하며' 에서 '부동한다'의 의미는 무엇이고,



    '변압기 외함만을 중성선과 공동 접지한다'고 나와있는데, 앞에서는 중성선을 접지하지 아니하고라고 했는데 왜 또 뒤에서는 중선선을 외함과 공동 접지한다라고 나왔는지 이해가 안됩니다.

    2차측은 델타 결선이라 중성선이 없을텐데, 외함과 공동접지하는 중성선은 어디 중성선을 말하는 건가요?

  • 학습관리자 |(2020.07.17 11:11)

    안녕하세요~~ 회원님^^ 이승원 강사입니다~

    부동한다 라는 의미는 접지를 하지 않는다 란 의미입니다. Y-Δ 결선시 중성점 및 중성선을 접지하게 되면 변압기 한 대가 고장일 때 바로 역V결선이 되어 건전한 변압기를 과여자 시켜 큰 사고로 이어질 우려가 있기 때문입니다. 따라서 변압기 1차측 Y결선측은 절대로 접지를 잡으면 안됩니다. 따라서 공통접지도 안되며 변압기 외함만을 제1종 접지공사로 시행하시기 바랍니다~
