제목	과년도 질문합니다
질문유형	온라인강의 > 전기기사 실기 합격패키지(이론+기출+블랙박스) > 이승원
글쓴이	채*욱	등록일	2020.07.19	답변상태	답변완료

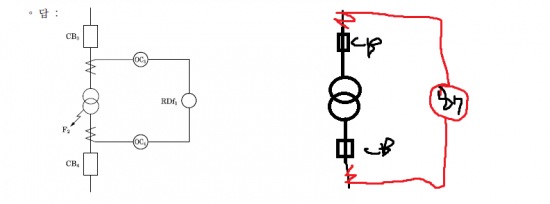

비율차동 계전기 도식할때 왼쪽처럼 차단기와 변압기 사이에 넣었는데 오른쪽처럼 차단기 위로 결선할경우를 본적있습니다. 어느게 맞는건가요? 아님 특정요건에서 왼쪽과 오른쪽이 틀린건가요? 학습관리자 ｜(2020.07.21 12:44) 안녕하세요~~ 회원님^^ 이승원 강사입니다~ 원래 비율차동계전기의 설치 위치는 회원님께서 그린 그림이 맞습니다. 차단기를 비율차동계전기 전용의 변류기 안쪽으로 넣어서 그려 주시는것이 바람직한 그림입니다~
첨부파일	0719001122740598.jpg
