제목	전기기사 5주완성 3-169페이지 관련 질문입니다 2
질문유형	기타문의 > 기타사항
글쓴이	채*기	등록일	2020.08.03	답변상태	답변완료

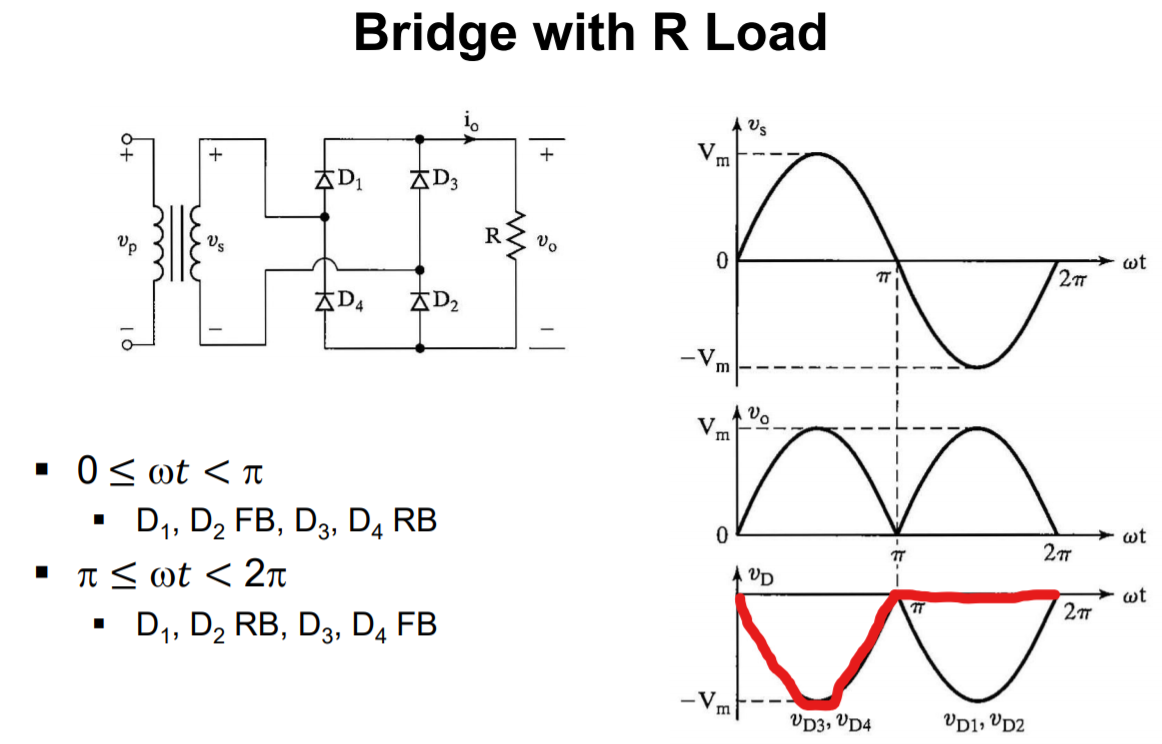

3. 단상 전파 정류회로 (3) 최대역전압에서, 2sqrt(2)E 라고 나와있는데요, 위 그림에서 Vm = sqrt(2) * E 이고, 한 다이오드에 걸리는 최대 역전압은 Vm, 즉 sqrt(2) E 입니다. 위 그림에서 빨간색으로 표시된 파형이 D3, D4 다이오드에 걸리는 전압을 나타낸 것입니다. 어떻게 2 sqrt(2) *E 가 도출되었는지 궁금합니다. 학습관리자 ｜(2020.08.03 17:30) 안녕하세요~~ 회원님^^ 이승원 강사입니다~ 단상 반파정류회로의 최대역전압은 Vm=√2E[V] 인것은 알고 계시죠~? 그렇다면 단상 전파전류회로에서는 변압기 2차측이 2권선 분할로 결선이 되어 있어서 한상에 E, 두 상을 한한 값은 2E가 되기 때문에 최대역전압은 2E√2 가 되어 2√2E 가 되는 것입니다~
