안녀하세요~~ 회원님^^ 이승원 강사입니다~

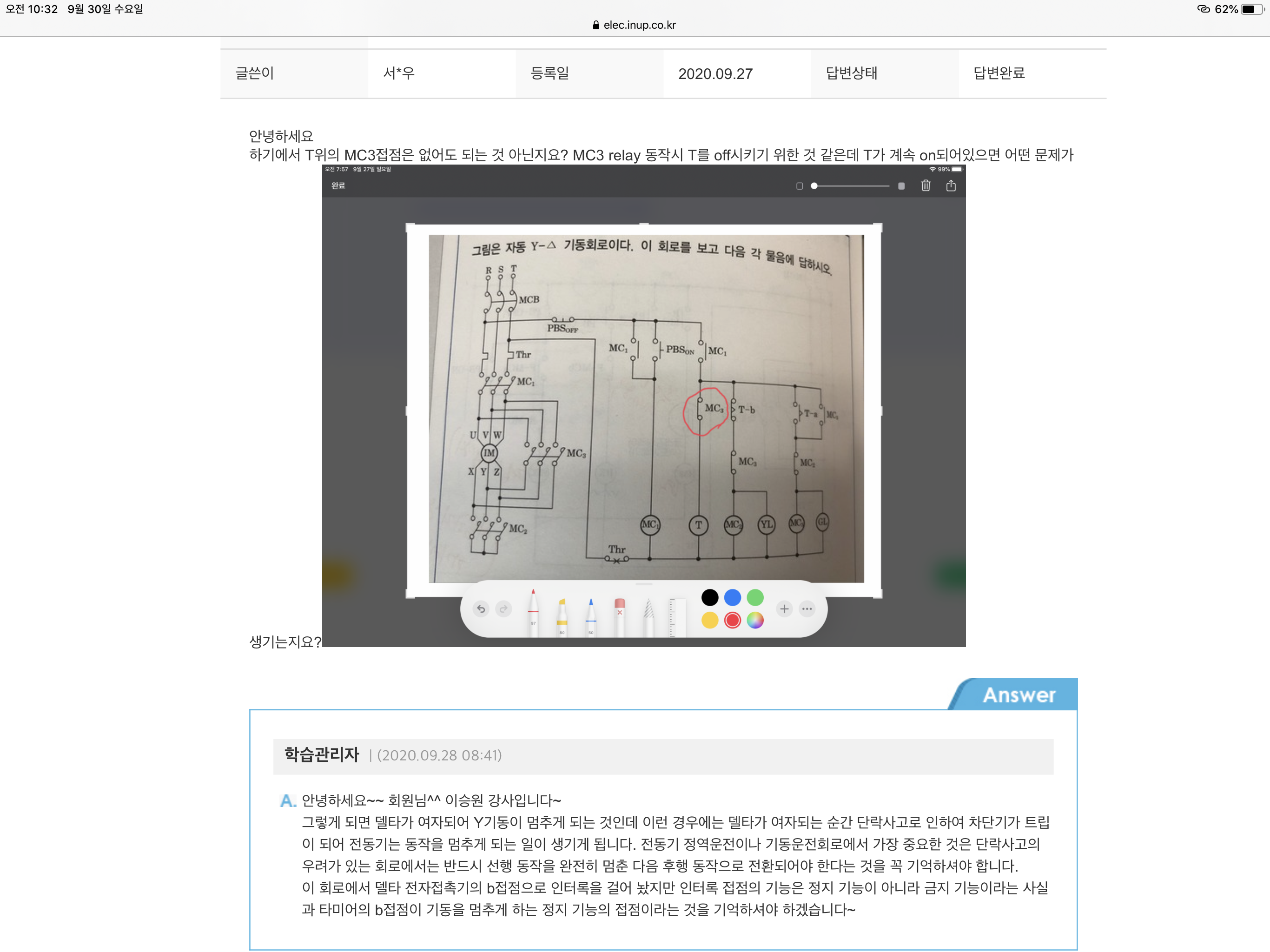

타이머의 기능은 기동 완료 후 델타결선으로 자동으로 전환시켜주는 역할을 하기 때문에 기동이 끝난 후에는 타이머가 더 이상 여자되어 있을 필요가 없습니다. 물론 타이머가 여자되어 있는다고 해도 다른 문제는 발생하지 않지만 델타 전자접촉기에 자기유지가 되어 있는것 때문에 타이머를 소자시켜줘야 합니다.

만약 델타 MC에 자기유지가 되어있지 않다면 타이머는 소자되어서는 안되기 때문에 b접점이 들어가지 않지만 델타운전시 델타 MC가 자기유지 되어 있다면 타이머는 소자된다는 것을 의미하는 회로입니다.

따라서 두가지 회로도를 구분하여 기억하시기 바랍니다~
