제목	시퀀스 릴레이 문제 문의 건
질문유형	온라인강의 > ②전기기사실기 문제풀이(기출+블랙박스) > 강규대
글쓴이	송*별	등록일	2020.10.23	답변상태	답변완료

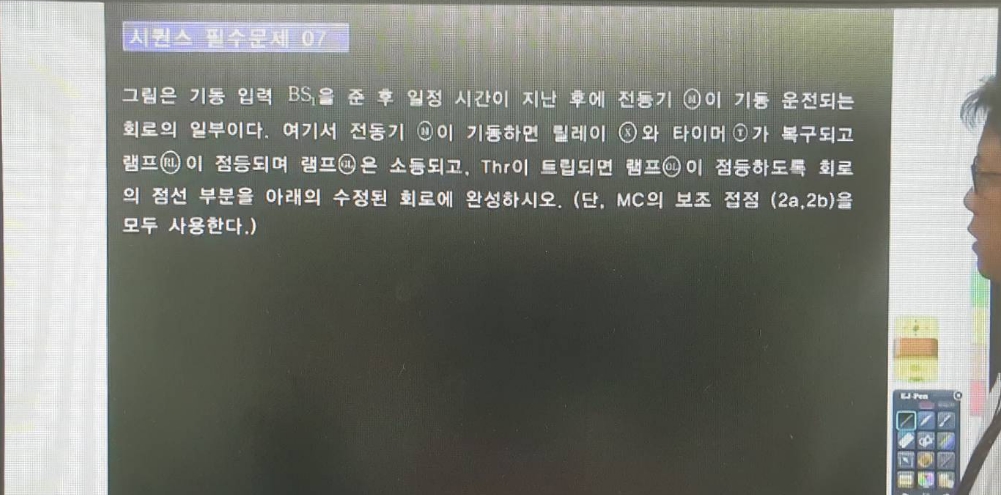

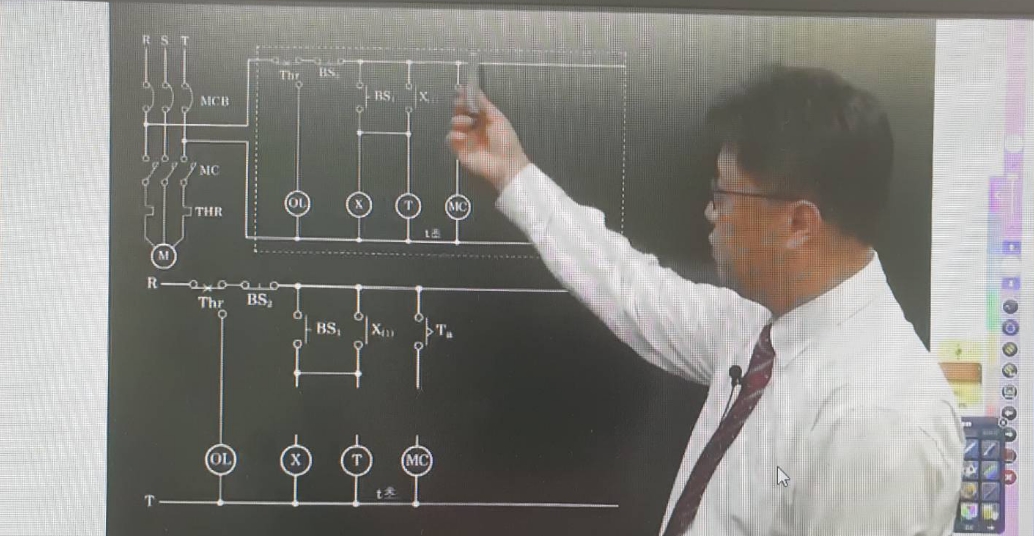

시퀀스 필수문제 7번 문의합니다. 수정된 회로에서 전동기 M이 기동되어 릴레이 X가 B접점으로 복구되고 타이머 T가 X가 복귀되어 A접점 상태를 유지하여 소자되고 다시 타이머T가 소자되는 것을 막기위해서 병렬로 MC를 A접점으로 연결하는 것인가요? 다소 헷갈려서 문의 드립니다. 헷갈리는 부분 타이머T와 한시동작 TA부분과 MC사이의 관계 입니다. 강규대 ｜(2020.10.26 18:37) 안녕하세요? 문의하신 내용 답변드리겠습니다. 문제의 조건에 따라 M이 기동하면 X와 T가 복구되어야 하므로 X위에 MC의 b접점을 사용했구요, T가 복구되면 Ta접점이 떨어지므로 MC의 자기유지접점이 사용되어야 합니다.
첨부파일	[396]1.jpg [260]2.jpg
