제목	접지 질문
질문유형	온라인강의 > ②전기기사실기 문제풀이(기출+블랙박스) > 이승원
글쓴이	안*준	등록일	2020.11.11	답변상태	답변완료

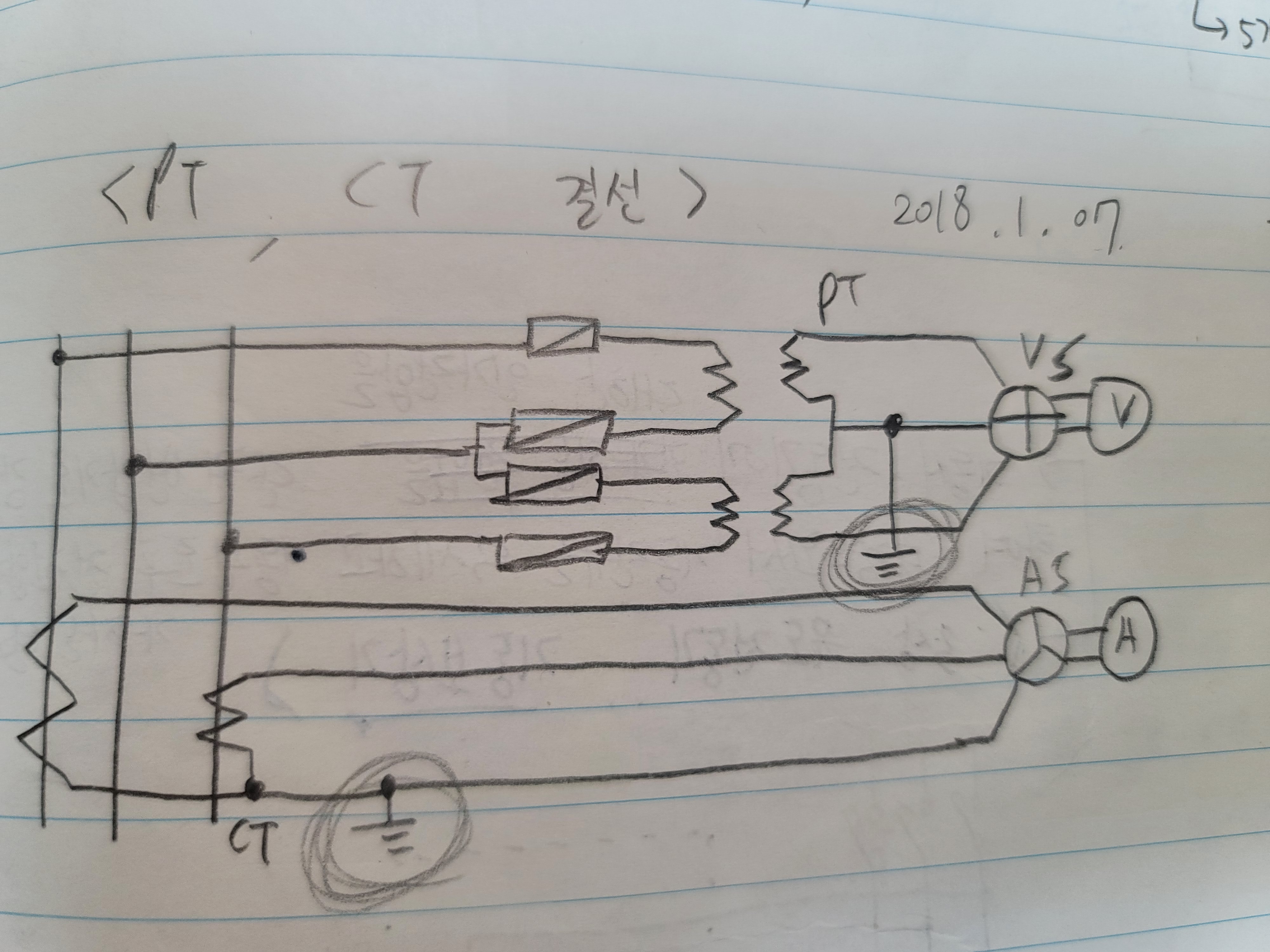

안녕하세요 교수님 그림에서 ct pt 접지부분이 따로 되어있는데 공용으로 묶어서 공통접지 하나로 그려도상관 없을까요??? 전력량계 결선도에서는 하나로 공용으로 묶어서 접지하는거같아서 이 그림도 하나로 묶어도 되는지 궁금하여 질문 드립니다! 학습관리자 ｜(2020.11.12 11:56) 안녕하세요~~ 회원님^^ 이승원 강사입니다~ 원래 하나로 묶어 공통접지로 하셔야 합니다. 오히려 따로 접지를 그리는 것이 잘못된 표현이지만 따로 그려져 있어도 공통으로 접지되기 때문에 독립접지로 판단하지는 않습니다. 같이 묶어서 접지를 잡는것이 더 바람직 합니다~
첨부파일	20201111_135853.jpg
