제목	2009년 1회 1번 시퀀스
질문유형	온라인강의 > ②전기기사실기 문제풀이(기출+블랙박스) > 윤홍준
글쓴이	김*목	등록일	2020.11.13	답변상태	답변완료

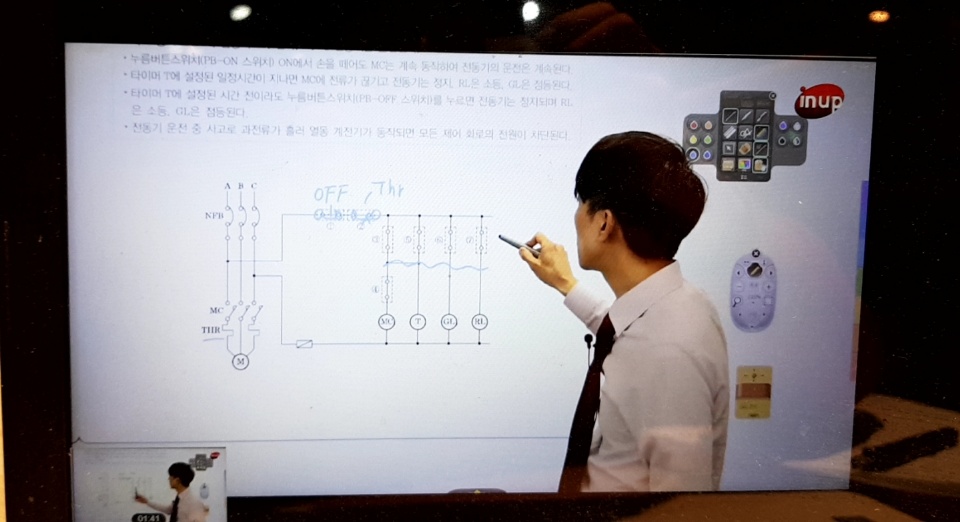

설명해주신대로 채우면 만족되지 않는 조건 하나가 있다고 생각되어 질문드립니다. "PB-OFF 누르면 전동기는 정지되며 RL이 소등, GL이 점등"이어야 하는데 회로 자체가 개방되어 둘 다 소등되는 거 아닌가요? 학습관리자 ｜(2020.11.16 10:11) 안녕하세요 답변드리겠습니다. 전기 시퀀스에서 PB의특성 때문에 해석하는데 있어서 기억하셔야합니다. PB는 유지형스위치가 아니기 때문에 PB를 누르면 = 눌렀다 띄면 PB를 누르는 동안 = 누르고 있을 때 로 해석해주셔야합니다^^ 따라서 전류흐름을 보기때문에 전자회로 해석과 다르게 느껴지실 수있습니다. 감사합니다.
첨부파일	KakaoTalk_20201113_170849088.jpg
