안녕하세요? 답변드리겠습니다.

1. AF는 Ampere Frame의 initial 입니다. Frame의 사전적 의미는 뼈대, 구조, 틀이라는 의미를 가지고 있으며, Frame 용량은 일반적으로 30, 50, 60, 100, 225, 400, 600, 800, 1000, 1200등으로 생산됩니다. Trip치에 관계없이 이들 각각 규격의 size는 동일합니다.( Ex : 100AF/100AT 과 100AF/75AT의 외형크기는 동일) 또한 단락 등의 사고 시 화재, 폭발 등이 발생하지 않고 흘릴 수(견딜 수 있는)있는 최대 용량의 전류입니다. 물론 이때 차단기로서의 기능을 수행하는 것을 전제로 합니다.

2. AT는 Ampere Trip의 initial로서 규격은 일반적으로 15, 20, 30, 40, 50, 60, 75, 80, 100, 125, 150, 175, 200, 225, 250, 300, 350, 400....., 등이며 차단기의 용량에서 AT는 트립용량 즉 안전하게 통전 시킬 수 있는 최대용량의 전류입니다.

ㅇ 배선용 차단기의 정격전류 선정 시 AT 용량선정 후 AF(Frame)용량선정 방법에 대하여 설명드리면

1. 배선용차단기의 정격은 전기설비기술기준 제42조∼제45조 에서 만족하는 차단기를 선정하여야 하는데 먼저 용어의 정의에 대하여는

ㅇ 정격전류 : 배선용차단기의 정격전류는 정격전류의 1.1배의 전류에 견디고, 정격전류의 1.6배 및 2배의 전류를 통한경우 전기설비기술기준 제42조의 표에서 정한 시간안에 용단되도록 하고 있음(예 100/30 AF/AT인 경우 30은 차단기 정격전류 값이고 1.1은 안전율로 보면 될 것임. 실제 차단기가 동작하는 전류는 차단기 정격전류의 1.1배 이상에서 동작하게 됨.)

ㅇ 차단전류 : 전기설비기술기준 제42조 제6호에 의하면 "저압전로에 시설하는 과전류 차단기는 이를 시설하는 곳을 통과하는 단락전류를 차단하는 능력을 가지는 것으로 사용토록 하고 있음. 차단전류는 차단기의 명판에 정격 차단전류라고 표기된 OO [KA]의 형태로 표기된 내용을 말합니다

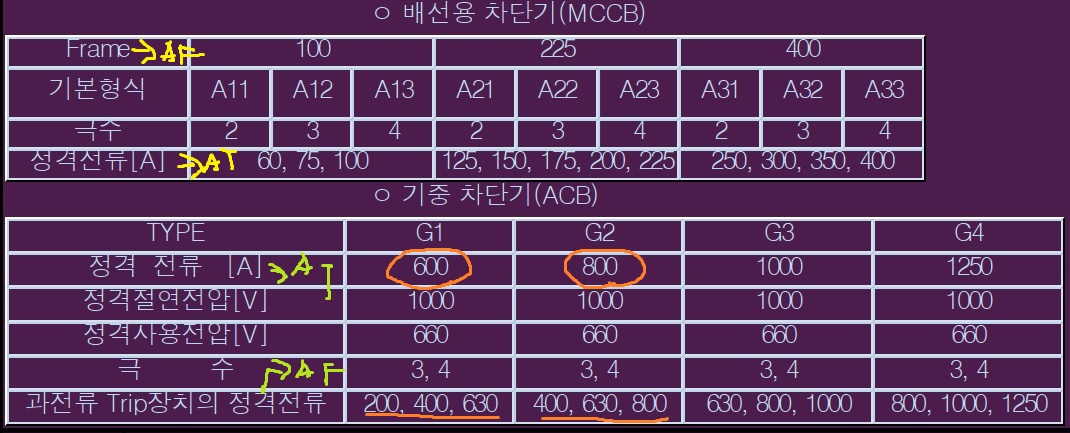

따라서  실기문제를 풀기 위하여는 상단의 표를 암기해야 하며

예를 들어 차단기 정격전류 계산결과가 ACB가 455.802[A]인 경우 AF : 630, AT : 600을 선정해야 하며

MCCB가 303.87[A]로 계산되었다면 AF:400[A]   AT:350[A]를 선정해야 합니다.
