수강생님 반갑습니다.

말씀하신 부분은 바로 전기설비기술기준 및 판단기준과목 필기에서 배운신 제5장 전기사용장소의 시설부분에 있습니다. 필기과정에서 저압옥내간선의 시설 부분 있습니다.

분기회로부분에서 과전류차단기는 부하측 전선의 허용전류의 2.5배 이하인 정격전류의 것을 선정하여야 합니다.

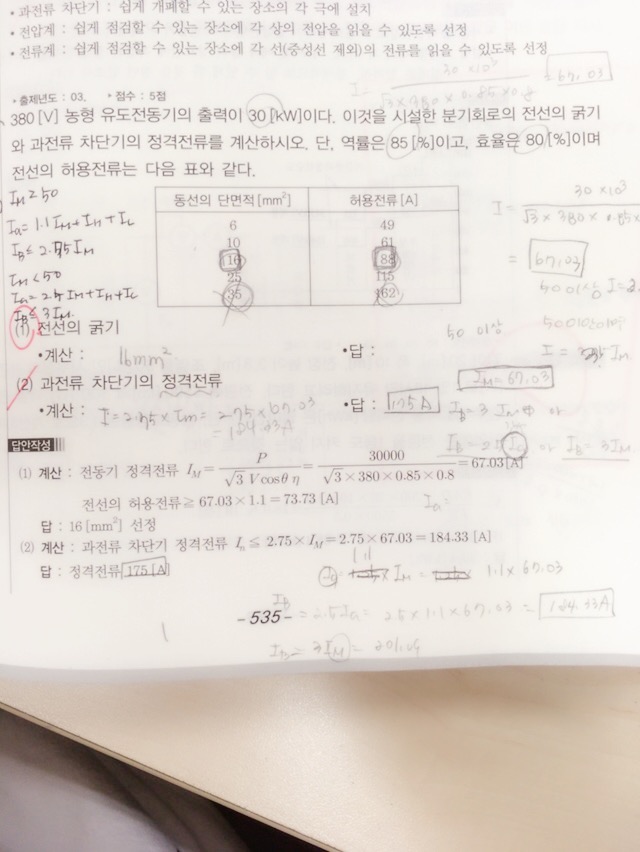

즉 위에서 전선의 허용전류는 67.03A*1.1배*2.5배 = 184.33A 이하인 것을 사용합니다. 그러나 과전류차단기는 184.33A라는 제품을 판매하지 않습니다. 즉 184.33A보다 낮은 과전류차단기 용량을 선정해야 하는데 내선규정 3115-7에 의거하여 선정됩니다.

과전류차단기가 B종 퓨즈일경우

20A,30A,40A,50A,60A,75A,100A,125A,150A,200A,250A 등이 있습니다.

과전류차단기가 A종 퓨즈 또는 배선용차단기일 경우

20A,30A,40A,50A,60A,75A,100A,125A,150A,175,200A,250A 등이 있습니다.

농형유도전동기에 투입되는 A종 또는 배선용차단기에 해당하므로 답은 175A가 되는 것입니다.

이 문제의 문제점은 내선규정 3115-7의 차단기 허용전류표를 제시를 했어야 합니다. 그러나 시험출제상  과전류차단기의 용량정도의 기준을 알고 있다라는 전제하에 문제가 출제된 것 같습니다. 즉 실무를 어느정도 알아야 차단기 용량은 이정도제품이 있으니까 답은 이거지에 ~~ 라고 바로 적을 수 있는 문제입니다.

단 만약에 그 전선의 허용전류가 100A를 넘을 경우로서 그 값이 과전류차단기의 표준정격에 해당하지 않을 경우에는 그 값에 가장 가까운 상위의 정격의 것을 선정할수도 있습니다. 그 이유는 전동기 기동전류에 따른 순간 과도전류에 대한 단시간 과전류 내량이 전선이 두꺼워 질수록 여유가 있기 때문에 상위의 값을 사용하여도 된다는 의미입니다. 이럴경우에는 답은 200A가 될수도 있겠죠~~ ^^

그러나 지금문제는 허용전류가 100A를 넘지 않기 때문에 175A가 되는 것입니다.
