제목	수변전설비 결선도 질문드립니다.
질문유형	온라인강의 > 전기(산업)기사실기 정규이론 종합반 > 김민혁
글쓴이	강*석	등록일	2021.01.07	답변상태	답변완료

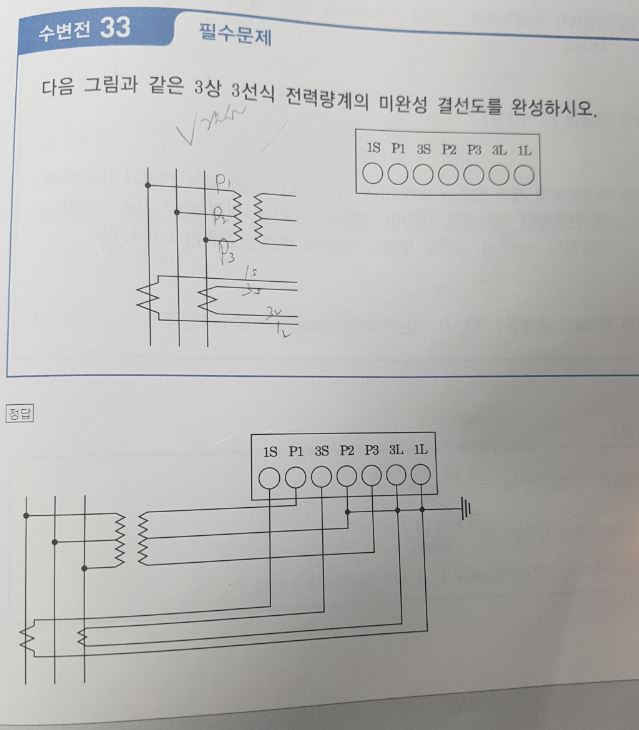

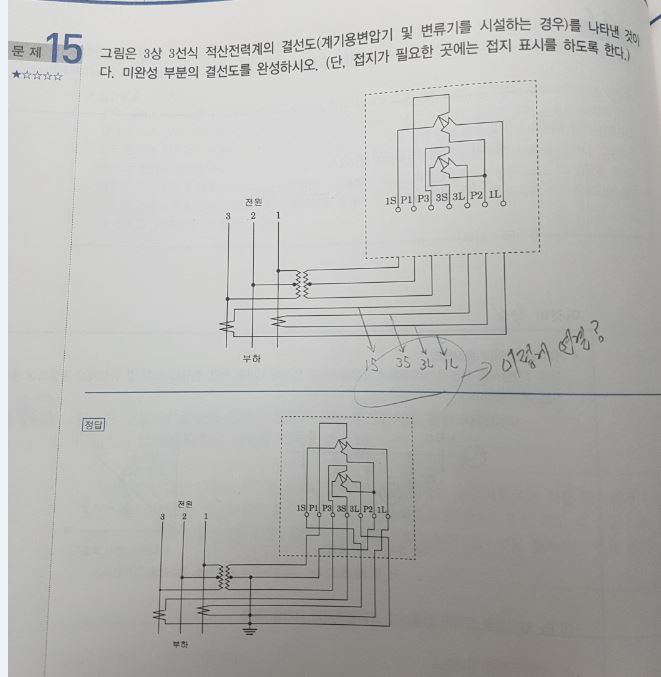

아래의 두 문제의 CT결선 정답그림을 보시면 첫번째 수변전33 문제는 1S, 3S, 3L, 1L의 순으로 연결되지만 두번째 15번 문제는 3S, 1S, 1L, 3L의 순으로 연결되어있습니다. 만약 15번 문제의 CT결선을 1S, 3S, 3L, 1L의 순으로 연결하면 오답인가요...?? 학습관리자 ｜(2021.01.11 11:41) 수험생님 안녕하세요? 상단 이미지의 경우 이미지상의 결선도가 가장 일반적인 결선도입니다. 실기시험은 가장 안전한 답안을 적는 것이 좋습니다. 그러므로 상단 이미지의 결선도대로 그리시는 것을 추천합니다. 수험생님의 건승을 기원합니다.
첨부파일	0107-1.jpg 0107-2.JPG
