제목
각기 다른 두문제의 정격전류 공식에서 용량 관련...
질문유형 온라인강의 > ②전기기사실기 문제풀이(기출+블랙박스) > 김민혁
글쓴이 강*석 등록일 2021.02.25 답변상태 답변완료
  • 안녕하십니까?

    아래의 각기 다른 두문제풀이 상에서

    정격전류를 구할때 용량을 첫번째 문제풀이에서는 변압기 용량을 적용했고

    두번째 문제풀이에서는 %임피던스의 기준용량을 적용했는데

    그 차이점이 뭔가요?

    저는 두번째 문제도 변압기 용량을 적용해야 하는것이 맞지 않나 해서요...ㅠㅠ

    명쾌한 답변 당부드립니다. 감사 합니다.

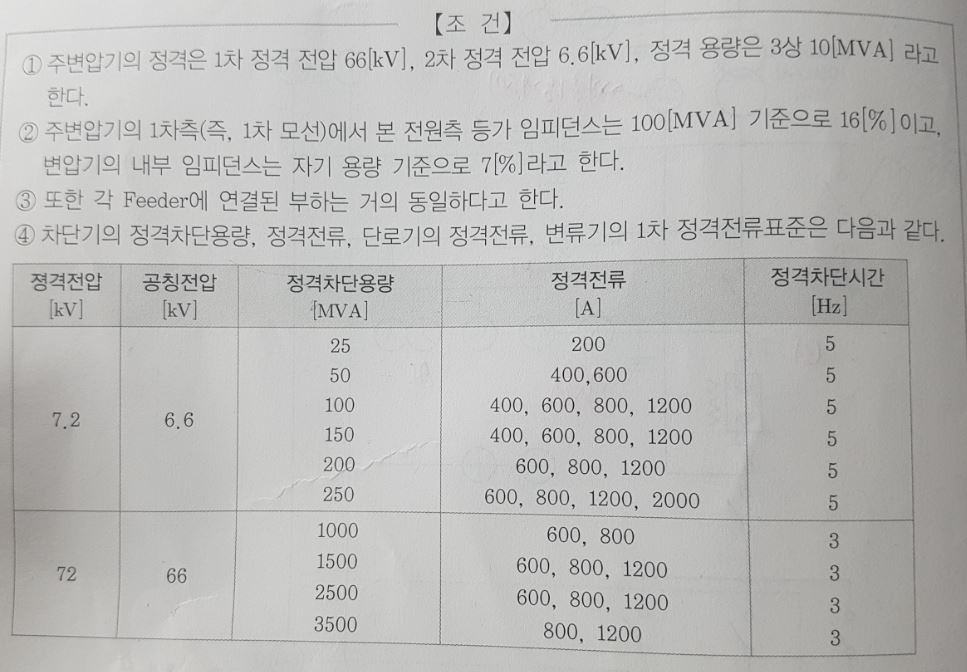

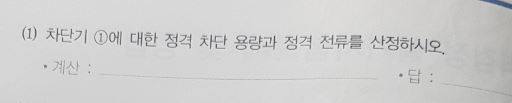

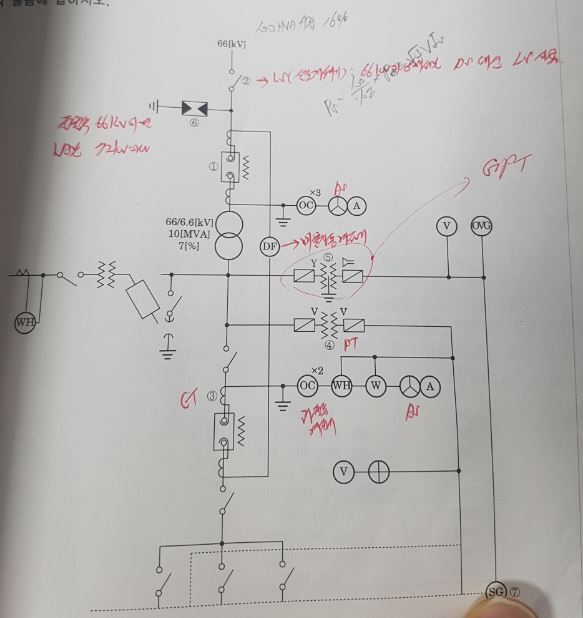

    ( 첫번째 문제 )

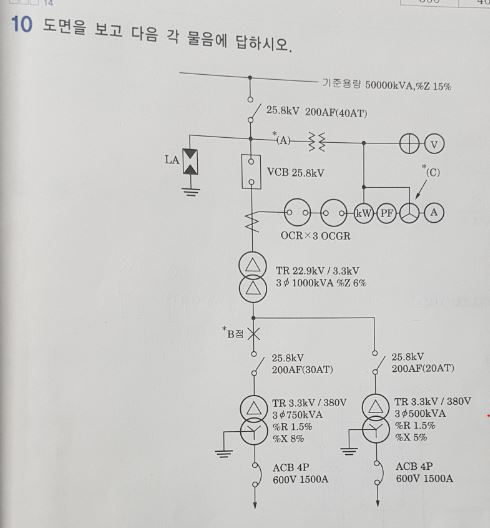

    [두번째 문제]







    문제 2)

  • 학습관리자 |(2021.02.25 11:28)

    수험생님 안녕하세요?

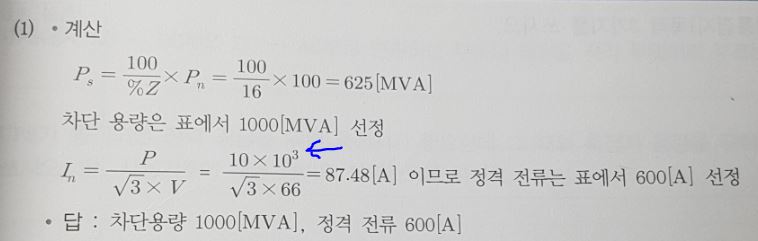

    첫 번째 문제는 단락전류를 구하기 위한 기준이 되는 정격전류를 구하는 것이 아니라

    단순히 정격전류만을 구하는 것이므로 변압기 용량을 기준으로 구한 것입니다.

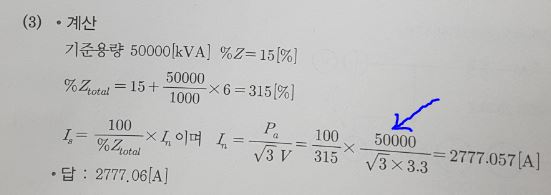

    두 번째 문제의 경우 %Z가 50000[kVA] 를 기준으로 315% 이므로

    단락전류를 구할 때 기준이 되는 용량 또한 50,000[kVA]를 기준으로 하는 것이 맞습니다.

    마찬가지로 첫 번째 문제에서 두 번째와 같은 방법으로 단락전류를 구한다면

    P에 10*10³ 이 아니라 100*10³ 이 들어가야 합니다.

    그러면 (625*10³)/(√3*66) = (100/16)*100*10³/(√3*66)=5467.33[A] 를 구할 수 있습니다.

    수험생님의 건승을 기원합니다.
